一种水稻种子快速脱粒装置的制作方法

本申请涉及水稻加工，尤其是涉及一种水稻种子快速脱粒装置。

背景技术：

1、脱粒机是一种收割机械，其能够将农作物籽粒与茎秆分离，广泛用于水稻、玉米等粮食作物的收割。目前在使用脱粒机对水稻种子进行脱粒加工时，需要先将水稻收割以后，然后再使用脱粒机将水稻谷粒与秸秆分离，然而水稻秸秆会在脱粒滚筒的作用下破碎分离，从而与水稻种子混合在一起。在后续对水稻种子收集时，需要分离混合在水稻种子中的水稻秸秆，从而会对水稻脱粒加工的效率造成一定的影响。因此提出一种水稻种子快速脱粒装置，用于解决上述背景技术中描述的问题。

2、本背景技术所公开的上述信息仅仅用于增加对本申请背景技术的理解，因此，其可能包括不构成本领域普通技术人员已知的现有技术。

技术实现思路

1、为了解决水稻种子脱粒时破碎的秸秆会与之混合的问题，本申请提供一种水稻种子快速脱粒装置。

2、本申请提供的一种水稻种子快速脱粒装置采用如下的技术方案：

3、一种水稻种子快速脱粒装置，包括箱体，所述箱体顶部开设有开口，所述开口顶部固定连接有防护罩，所述箱体一侧表面底部设有收集屉，所述箱体内部转动连接有脱粒滚筒，所述箱体另一侧表面固定连接有电机，所述箱体上设有清理组件，所述清理组件包括侧盖，所述箱体另一侧表面开设有排屑口，所述箱体内部一侧对称固定连接有液压伸缩杆，所述液压伸缩杆末端固定连接有推板，所述箱体内部固定连接有过滤网。

4、优选的，所述脱粒滚筒设置在开口底部，所述脱粒滚筒固定连接在电机的输出末端。

5、优选的，所述收集屉设置在过滤网底部，所述箱体后侧固定连接有控制面板。

6、优选的，所述推板贴合在过滤网表面，所述脱粒滚筒设置在过滤网顶部。

7、优选的，所述侧盖固定连接在排屑口外侧，所述排屑口设置过滤网一侧。

8、综上所述，本申请包括以下有益技术效果：

9、通过设计清理组件，在对水稻种子进行脱粒加工时；将水稻秸秆放置在开口内部，通过电机驱动脱粒滚筒进行转动，使得脱粒滚筒将水稻种子与秸秆分离，脱粒后的水稻种子与破碎的秸秆掉落至过滤网顶部，水稻种子通过过滤网后掉落在收集屉内部，破碎的秸秆则置于过滤网顶部，后续清理时，通过液压伸缩杆驱动推板进行移动，使得推板将破碎的秸秆从排屑口排出；采用此种设计相较于现有技术而言，能够在水稻种子脱粒时对混合的破碎秸秆进行处理，从而能够提高水稻脱粒的效率，方便对水稻进行脱粒加工。

技术特征：

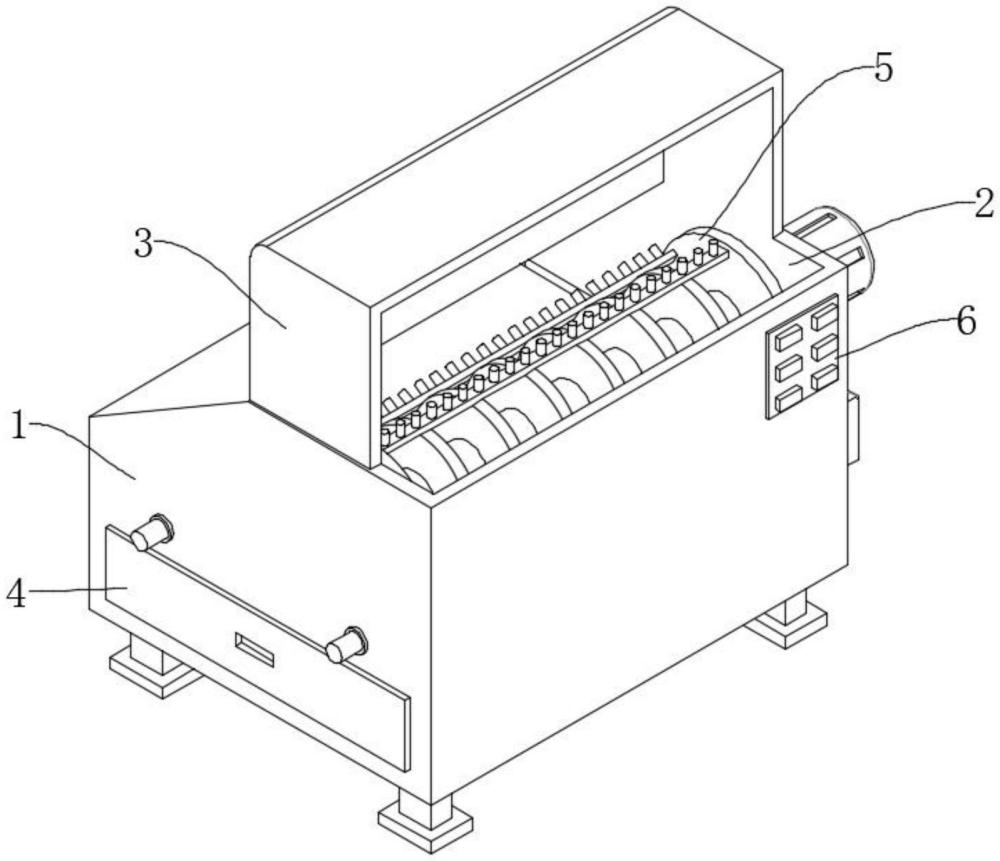

1.一种水稻种子快速脱粒装置，包括箱体(1)，其特征在于：所述箱体(1)顶部开设有开口(2)，所述开口(2)顶部固定连接有防护罩(3)，所述箱体(1)一侧表面底部设有收集屉(4)，所述箱体(1)内部转动连接有脱粒滚筒(5)，所述箱体(1)另一侧表面固定连接有电机(7)，所述箱体(1)上设有清理组件(8)，所述清理组件(8)包括侧盖(9)，所述箱体(1)另一侧表面开设有排屑口(10)，所述箱体(1)内部一侧对称固定连接有液压伸缩杆(11)，所述液压伸缩杆(11)末端固定连接有推板(12)，所述箱体(1)内部固定连接有过滤网(13)。

2.根据权利要求1所述的一种水稻种子快速脱粒装置，其特征在于：所述脱粒滚筒(5)设置在开口(2)底部，所述脱粒滚筒(5)固定连接在电机(7)的输出末端。

3.根据权利要求1所述的一种水稻种子快速脱粒装置，其特征在于：所述收集屉(4)设置在过滤网(13)底部，所述箱体(1)后侧固定连接有控制面板(6)。

4.根据权利要求1所述的一种水稻种子快速脱粒装置，其特征在于：所述推板(12)贴合在过滤网(13)表面，所述脱粒滚筒(5)设置在过滤网(13)顶部。

5.根据权利要求1所述的一种水稻种子快速脱粒装置，其特征在于：所述侧盖(9)固定连接在排屑口(10)外侧，所述排屑口(10)设置过滤网(13)一侧。

技术总结
本申请涉及水稻加工技术领域，且公开了一种水稻种子快速脱粒装置，包括箱体，所述箱体顶部开设有开口，所述开口顶部固定连接有防护罩，所述箱体一侧表面底部设有收集屉，所述箱体内部转动连接有脱粒滚筒，所述箱体另一侧表面固定连接有电机，所述箱体上设有清理组件，所述清理组件包括侧盖，所述箱体另一侧表面开设有排屑口，所述箱体内部一侧对称固定连接有液压伸缩杆，所述液压伸缩杆末端固定连接有推板，所述箱体内部固定连接有过滤网；本申请通过设计清理组件，在对水稻种子进行脱粒加工时，能够在水稻种子脱粒时对混合的破碎秸秆进行处理，从而能够提高水稻脱粒的效率，方便对水稻进行脱粒加工。

技术研发人员：梁敏敏,徐玉江,宋浩甜,蒋超
受保护的技术使用者：安徽荃银锦秀种业科技有限公司
技术研发日：20231204
技术公布日：2024/7/4
