一种农业病虫害防治用自动喷药装置的制作方法

本申请属于农业病虫害防治，尤其涉及一种农业病虫害防治用自动喷药装置。

背景技术：

1、农业农作物在大面积种植时，由于大范围土地均种植同一种农作物，进而以及因相同的病虫害造成大面积农作物传染病变，影响农作物的正常生长，为了对农业农作物病虫害进行有效防治，通常会采用自动喷药装置来喷洒药物，对农业农作物的病虫害进行防治。

2、现有授权公告号为cn218073204u的实用新型公开了一种农业病虫害防治用自动喷药装置，包括移动组件，移动组件包括移动座和摄像头，且摄像头固定连接在移动座一端两侧中部，移动座两侧端下部转动连接有防滑轮，且移动座上内中部固定连接有电机。

3、采用上述技术方案，通过设置移动组件和喷药组件，解决了现有的用于农业病虫害防治用的喷药装置，通常需要人为的背在身上进行操作才能够进行喷药，不仅增加了相关人员的劳动强度，而且自动化性能较差，但上述技术方案，农业病虫害防治用自动喷药装置在使用时，通常采用自上而下的方式喷洒药物，导致一些植株较高阔叶农作物例如棉花和辣椒等叶面下方不易接触到药物，进而使得部分害虫不能被有效杀灭，极大的影响了农业病虫害防治用自动喷药装置的使用效果。

4、为此，我们提出来一种农业病虫害防治用自动喷药装置解决上述问题。

技术实现思路

1、本申请的目的是为了解决现有技术中，不能更好的将药物喷洒到植株较高阔叶农作物下方，影响农业病虫害防治用自动喷药装置使用效果的问题，而提出的一种农业病虫害防治用自动喷药装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种农业病虫害防治用自动喷药装置，包括底板，所述底板的上表面固定连接有储液箱，所述底板的正面和背面均固定连接有调节架，每个所述调节架的内部均滑动连接有两个移动座，每个所述移动座的内部均活动铰接有第一喷头，每个所述移动座的内部均螺纹连接有限位螺栓，每个所述限位螺栓均滑动连接在调节架的内部，每个所述第一喷头的外表面均活动铰接有活动架，每个所述移动座的内部均螺纹连接有调节螺栓，每个所述调节螺栓均与活动架转动连接，每个所述调节架的内部均滑动连接有调节座，每个所述调节座的内部均卡接有第二喷头，所述储液箱的正面固定连通有出液管，所述出液管的外表面固定连通有两个多通软管，每个所述第一喷头和每个第二喷头的进液端均与多通软管的出水端固定连通，所述底板的上表面固定连接有蓄电池，所述储液箱的上表面固定连接有两个增压泵，每个所述增压泵的出气端均贯穿储液箱并延伸至储液箱的内部，每个所述增压泵均通过导线与蓄电池电连接。

4、优选的，所述底板的上表面固定连接有扶手，所述扶手的外表面固定连接有防滑套，所述底板的底面转动连接有四个滚轮。

5、优选的，所述扶手的外表面固定连接有两个支撑板，每个所述支撑板的底面均与底板的上表面固定连接。

6、优选的，所述储液箱的上表面固定连通有加液管，所述加液管的顶端螺纹连接有密封塞。

7、优选的，每个所述调节螺栓的顶端均套设有辅助轴承，每个所述辅助轴承均固定镶嵌在活动架的内部。

8、优选的，每个所述调节座的内部均螺纹连接有定位螺栓，每个所述定位螺栓的底端均贯穿调节座并与调节架的上表面相接触。

9、优选的，两个所述调节架相互靠近的一侧面共同固定连接有两个稳固板，其中一个所述稳固板的内壁与多通软管的外表面相接触。

10、优选的，所述储液箱的上表面固定连接有进气罩，每个所述增压泵的进气端均贯穿进气罩并延伸至进气罩的内部，每个所述调节架的背面均固定连接有承压板，每个所述承压板的底面均与底板的上表面固定连接。

11、综上所述，本申请的技术效果和优点：

12、1、通过设置有增压泵提供的压力，可以将储液箱内部的农业病虫害药剂压入多通软管内部然后从第一喷头和第二喷头向外喷出，利用调节架的l型形状可以让第二喷头从侧面向农作物喷洒药物，起到使农业病虫害防治自动喷药装置可以更加均匀的将药液喷洒至植株较高阔叶农作物叶面上，让农作物叶面背面害虫同样可以得到有效杀灭，保证农业病虫害防治自动喷药装置药物喷洒效果的作用；

13、2、通过设置移动座在调节架内部上下滑动，并通过限位螺栓固定调节后移动座位置，可以让第一喷头根据不同农作物高度进行调整，通过调节座在调节架内部滑动，同样可以调整第二喷头自上而下的喷洒范围，然后转动调节螺栓利用调节螺栓与移动座的螺纹连接关系，以及活动架的活动和第一喷头与移动座的活动铰接，可以带动第一喷头基于移动座进行角度微调，达到可以通过改变第一喷头高度和仰角以及第二喷头位置的方式，让农业病虫害防治自动喷药装置可以更全面的对不同高度农作物进行喷药作业，有效增加农业病虫害防治自动喷药装置使用适应性的效果。

技术特征：

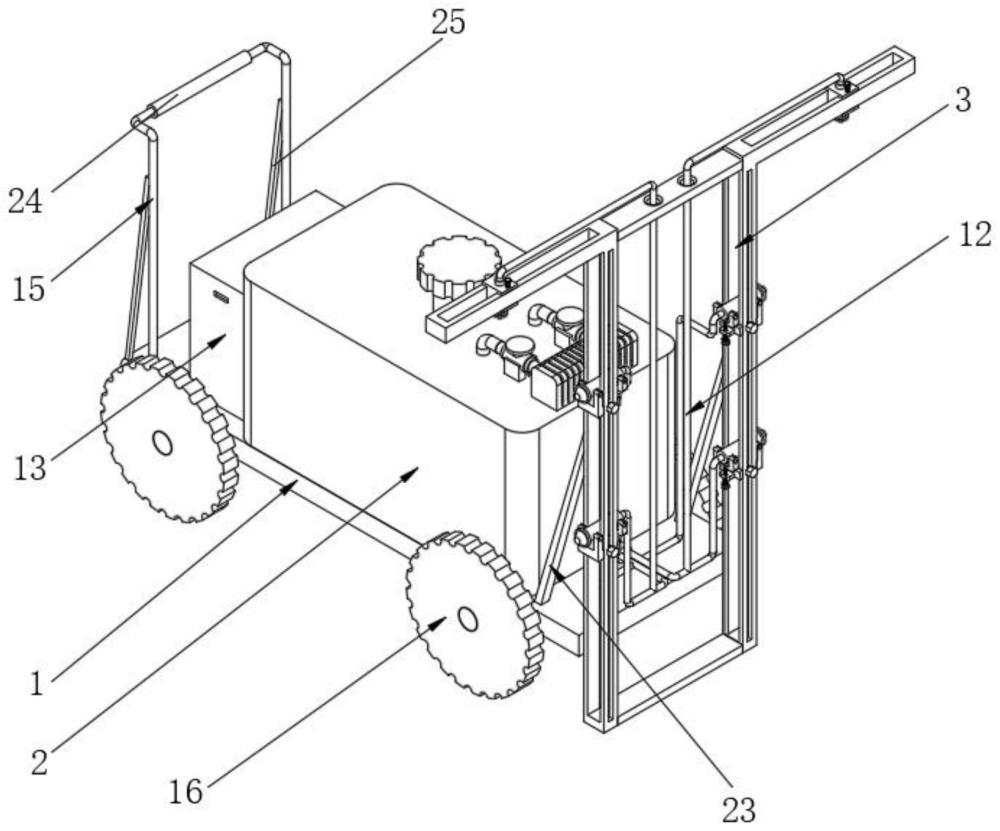

1.一种农业病虫害防治用自动喷药装置，包括底板（1），其特征在于：所述底板（1）的上表面固定连接有储液箱（2），所述底板（1）的正面和背面均固定连接有调节架（3），每个所述调节架（3）的内部均滑动连接有两个移动座（4），每个所述移动座（4）的内部均活动铰接有第一喷头（5），每个所述移动座（4）的内部均螺纹连接有限位螺栓（6），每个所述限位螺栓（6）均滑动连接在调节架（3）的内部，每个所述第一喷头（5）的外表面均活动铰接有活动架（7），每个所述移动座（4）的内部均螺纹连接有调节螺栓（8），每个所述调节螺栓（8）均与活动架（7）转动连接，每个所述调节架（3）的内部均滑动连接有调节座（9），每个所述调节座（9）的内部均卡接有第二喷头（10），所述储液箱（2）的正面固定连通有出液管（11），所述出液管（11）的外表面固定连通有两个多通软管（12），每个所述第一喷头（5）和每个第二喷头（10）的进液端均与多通软管（12）的出水端固定连通，所述底板（1）的上表面固定连接有蓄电池（13），所述储液箱（2）的上表面固定连接有两个增压泵（14），每个所述增压泵（14）的出气端均贯穿储液箱（2）并延伸至储液箱（2）的内部，每个所述增压泵（14）均通过导线与蓄电池（13）电连接。

2.根据权利要求1所述的一种农业病虫害防治用自动喷药装置，其特征在于：所述底板（1）的上表面固定连接有扶手（15），所述扶手（15）的外表面固定连接有防滑套（24），所述底板（1）的底面转动连接有四个滚轮（16）。

3.根据权利要求2所述的一种农业病虫害防治用自动喷药装置，其特征在于：所述扶手（15）的外表面固定连接有两个支撑板（25），每个所述支撑板（25）的底面均与底板（1）的上表面固定连接。

4.根据权利要求1所述的一种农业病虫害防治用自动喷药装置，其特征在于：所述储液箱（2）的上表面固定连通有加液管（17），所述加液管（17）的顶端螺纹连接有密封塞（18）。

5.根据权利要求1所述的一种农业病虫害防治用自动喷药装置，其特征在于：每个所述调节螺栓（8）的顶端均套设有辅助轴承（19），每个所述辅助轴承（19）均固定镶嵌在活动架（7）的内部。

6.根据权利要求1所述的一种农业病虫害防治用自动喷药装置，其特征在于：每个所述调节座（9）的内部均螺纹连接有定位螺栓（20），每个所述定位螺栓（20）的底端均贯穿调节座（9）并与调节架（3）的上表面相接触。

7.根据权利要求1所述的一种农业病虫害防治用自动喷药装置，其特征在于：两个所述调节架（3）相互靠近的一侧面共同固定连接有两个稳固板（21），其中一个所述稳固板（21）的内壁与多通软管（12）的外表面相接触。

8.根据权利要求1所述的一种农业病虫害防治用自动喷药装置，其特征在于：所述储液箱（2）的上表面固定连接有进气罩（22），每个所述增压泵（14）的进气端均贯穿进气罩（22）并延伸至进气罩（22）的内部，每个所述调节架（3）的背面均固定连接有承压板（23），每个所述承压板（23）的底面均与底板（1）的上表面固定连接。

技术总结
本技术公开了一种农业病虫害防治用自动喷药装置，属于农业病虫害防治技术领域，包括底板，所述底板的上表面固定连接有储液箱，底板的正面和背面均固定连接有调节架，每个调节架的内部均滑动连接有两个移动座，每个移动座的内部均活动铰接有第一喷头，每个移动座的内部均螺纹连接有限位螺栓，每个限位螺栓均滑动连接在调节架的内部。该农业病虫害防治用自动喷药装置，通过调节架的L型形状可以让第二喷头从侧面向农作物喷洒药物，起到使农业病虫害防治自动喷药装置可以更加均匀的将药液喷洒至植株较高阔叶农作物叶面上，让农作物叶面背面害虫同样可以得到有效杀灭，保证农业病虫害防治自动喷药装置药物喷洒效果的作用。

技术研发人员：贡亮亮,任俊勇,亚迪克尔·热布亥提
受保护的技术使用者：新疆汇益通农业发展有限公司
技术研发日：20231212
技术公布日：2024/7/23
