一种用于水产规模化养殖的饲料精准投喂设备的制作方法

本技术涉及水产投喂设备领域，尤其涉及一种用于水产规模化养殖的饲料精准投喂设备。

背景技术：

1、水产规模化养殖的饲料投喂设备是一种用于自动化饲料投喂的设备，旨在提高饲料利用率和生产效率。

2、但现有技术中的投喂设备在使用过程中，通常是将饲料倒入投喂设备中，再通过投喂设备直接投喂至水中，其投喂的量需要人工把控，精度难以保证，饲料不足易导致水产成长缓慢，造成经济上的损失，难以实现饲料的定量抛洒；

3、且由于投喂设备通常设置在水边，设备中湿度较高，同时饲料中含有水分，在将饲料倒入投喂装置后，饲料易发生结块，不仅导致投喂抛洒不均，还会导致投喂设备堵塞，难以在投喂时对饲料进行搅拌；

4、针对上述的技术缺陷，现提出一种解决方案。

技术实现思路

1、本实用新型的目的在于提供一种用于水产规模化养殖的饲料精准投喂设备，以解决人工把控投喂量精度较低，难以实现饲料定量抛洒和难以在投喂过程中对饲料进行搅拌的问题。

2、本实用新型的目的可以通过以下技术方案实现：一种用于水产规模化养殖的饲料精准投喂设备，包括固定板，固定板上固定安装有竖板，竖板远离固定板的一端固定安装有横杆，横杆端部固定安装有壳体一，壳体一顶部固定安装有储料仓，壳体一底部固定安装有壳体二，壳体二内部固定安装有投料组件。

3、优选的，储料仓顶部开设有进料口，进料口卡接固定有盖体，储料仓内部与壳体一内部连通。

4、优选的，壳体二一侧开设有出料口一，出料口一处固定安装有壳体三和壳体四，壳体三固定安装在出料口一下边缘处，壳体三固定安装在壳体一底部。

5、优选的，投料组件包括电机和转动杆一，电机固定安装在壳体二底部，电机输出端与转动杆一固定连接，转动杆一活动安装在壳体二中，转动杆一贯穿壳体三和壳体四设置。

6、优选的，转动杆一上固定安装有多个均料板，均料板位于壳体三中，转动杆一上固定安装有两个扇形板，扇形板沿转动杆一中轴线对称设置，扇形板位于壳体四中。

7、优选的，壳体一底部开设有多个出料孔，两个扇形板之间围合形成通槽，出料孔位于通槽上方，壳体四顶部与壳体一内部连通，壳体四底部开设有下料口，下料口位于壳体三上方。

8、优选的，转动杆一上固定安装有主动转轮，壳体二中活动安装有转动杆二，转动杆二上固定安装有从动转轮，主动转轮和从动转轮通过皮带传动连接，转动杆二贯穿壳体一底部并延伸至储料仓中，转动杆二上固定安装有多个搅拌杆。

9、本实用新型的有益效果如下：

10、(1)本实用新型是通过电机和转动杆一的配合使用，首先将固定板固定安装在水池边，将储料仓上的盖体打开，通过进料口向储料仓中倒入饲料，初始状态下，扇形板位于出料孔下，对出料孔进行堵塞，此时饲料储存在储料仓中，在进行投喂时，启动电机，利用电机带动转动杆一转动，进而带动扇形板和均料板同步转动，当通槽转动至出料孔处，饲料从出料孔落下至壳体四中，之后通过下料口掉落至壳体三中，此时利用转动的均料板将饲料从出料口一抛洒出去，通过调节电机输出功率和扇形板的尺寸对单次抛洒量进行控制，实现饲料的定量抛洒；

11、(2)本实用新型是通过转动杆二和搅拌杆的配合使用，在电机驱动转动杆一转动的同时，利用主动转轮和从动转轮的传动配合，带动转动杆二同步转动，进而利用搅拌杆对储料仓中的饲料进行搅拌，一方面避免饲料结块，另一方面提高饲料混合度，有效提高饲料投喂效果，实现在投喂的同时对饲料进行搅拌；

12、综上所述，本实用新型是通过设置的投料组件，在实现饲料的定量抛洒的同时，还实现了对饲料的搅拌。

技术特征：

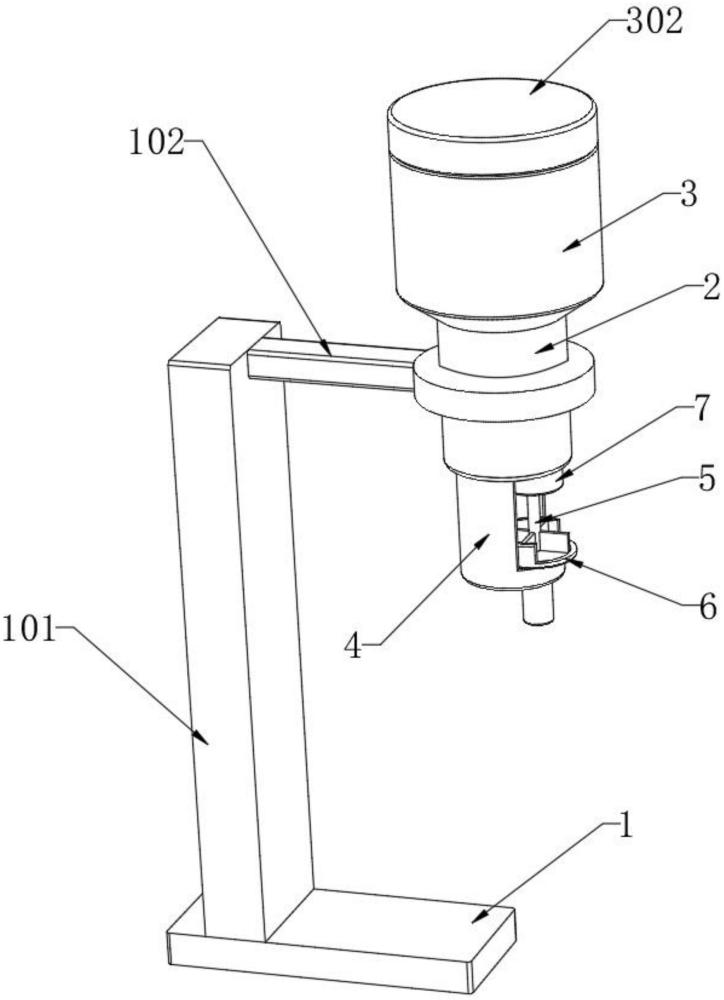

1.一种用于水产规模化养殖的饲料精准投喂设备，包括固定板(1)，其特征在于，所述固定板(1)上固定安装有竖板(101)，所述竖板(101)远离固定板(1)的一端固定安装有横杆(102)，所述横杆(102)端部固定安装有壳体一(2)，所述壳体一(2)顶部固定安装有储料仓(3)，所述壳体一(2)底部固定安装有壳体二(4)，所述壳体二(4)内部固定安装有投料组件(5)。

2.根据权利要求1所述的一种用于水产规模化养殖的饲料精准投喂设备，其特征在于，所述储料仓(3)顶部开设有进料口(301)，所述进料口(301)卡接固定有盖体(302)，所述储料仓(3)内部与壳体一(2)内部连通。

3.根据权利要求1所述的一种用于水产规模化养殖的饲料精准投喂设备，其特征在于，所述壳体二(4)一侧开设有出料口一(401)，所述出料口一(401)处固定安装有壳体三(6)和壳体四(7)，所述壳体三(6)固定安装在出料口一(401)下边缘处，所述壳体三(6)固定安装在壳体一(2)底部。

4.根据权利要求1所述的一种用于水产规模化养殖的饲料精准投喂设备，其特征在于，所述投料组件(5)包括电机(501)和转动杆一(502)，所述电机(501)固定安装在壳体二(4)底部，所述电机(501)输出端与转动杆一(502)固定连接，所述转动杆一(502)活动安装在壳体二(4)中，所述转动杆一(502)贯穿壳体三(6)和壳体四(7)设置。

5.根据权利要求4所述的一种用于水产规模化养殖的饲料精准投喂设备，其特征在于，所述转动杆一(502)上固定安装有多个均料板(503)，所述均料板(503)位于壳体三(6)中，所述转动杆一(502)上固定安装有两个扇形板(504)，所述扇形板(504)沿转动杆一(502)中轴线对称设置，所述扇形板(504)位于壳体四(7)中。

6.根据权利要求5所述的一种用于水产规模化养殖的饲料精准投喂设备，其特征在于，所述壳体一(2)底部开设有多个出料孔(303)，两个所述扇形板(504)之间围合形成通槽(505)，所述出料孔(303)位于通槽(505)上方，所述壳体四(7)顶部与壳体一(2)内部连通，所述壳体四(7)底部开设有下料口(701)，所述下料口(701)位于壳体三(6)上方。

7.根据权利要求6所述的一种用于水产规模化养殖的饲料精准投喂设备，其特征在于，所述转动杆一(502)上固定安装有主动转轮(506)，所述壳体二(4)中活动安装有转动杆二(507)，所述转动杆二(507)上固定安装有从动转轮(508)，所述主动转轮(506)和从动转轮(508)通过皮带传动连接，所述转动杆二(507)贯穿壳体一(2)底部并延伸至储料仓(3)中，所述转动杆二(507)上固定安装有多个搅拌杆(509)。

技术总结
本技术公开了一种用于水产规模化养殖的饲料精准投喂设备，属于水产投喂设备领域，用于解决难以实现饲料定量抛洒和难以在投喂时对饲料进行搅拌的问题；本技术包括固定板，固定板上固定安装有竖板，竖板远离固定板的一端固定安装有横杆，横杆端部固定安装有壳体一，壳体一顶部固定安装有储料仓，壳体一底部固定安装有壳体二，壳体二内部固定安装有投料组件；本技术是通过电机驱动转动杆一转动的同时带动转动杆二转动，即通过扇形板实现饲料的定量输出，还通过均料板将定量输出的饲料进行分散投喂，同时利用搅拌杆对饲料进行搅拌，在实现饲料定量抛洒的同时还实现了对饲料的搅拌。

技术研发人员：张贤锁,张强
受保护的技术使用者：铜陵横塘农业科技有限公司
技术研发日：20231229
技术公布日：2024/9/5
