一种便于固定的西红柿培育装置的制作方法

本技术属于西红柿培育，尤其涉及一种便于固定的西红柿培育装置。

背景技术：

1、番茄果实营养丰富，具特殊风味，可以生食、煮食、加工制成番茄酱、汁或整果罐藏，番茄的食用部位为多汁的浆果，它的品种极多，按果的形状可分为圆形的、扁圆形的、长圆形的、尖圆形的；按果皮的颜色分，有大红的、粉红的、橙红的和黄色的，红色番茄，果色火红，一般呈微扁圆球形，脐小，肉厚，味道沙甜，汁多爽口，风味佳，生食、熟食可，还可加工成番茄酱、番茄汁；粉红番茄，果粉红色，近圆球形，脐小，果面光滑，味酸甜适度，品质较佳，黄色番茄，果桔黄色果大，圆球形，果肉厚，肉质又面又沙、生食味淡，宜熟食。

2、西红柿培育需要对其幼苗进行种植观察，通常西红柿幼苗在培育时会将幼苗种植到育苗架上的培育盒中，当西红柿幼苗长到一定程度时需要栽到种植大棚内，且需要将育苗盒取下，现有的便于固定的西红柿培育装置，大多采用螺栓进行安装固定，通过人工拧动多个螺丝进行固定，操作起来较麻烦，且西红柿育苗架上方及顶层的放置板位置高度较高，不便于拿取。

技术实现思路

1、本实用新型目的在于提供一种便于固定的西红柿培育装置，以解决背景技术中所提出，通过人工拧动多个螺丝进行固定，操作起来较麻烦，且西红柿育苗架上方及顶层的放置板位置高度较高，不便于拿取的技术问题。

2、为实现上述目的，本实用新型的具体技术方案如下：一种便于固定的西红柿培育装置，包括培育箱，所述培育箱内部固定连接有移动板，所述移动板上方中心位置处固定连接有支柱，所述支柱外表面下方转动连接有第一齿轮，所述支柱外表面上方转动连接有第二齿轮，所述移动板上表面后侧固定连接有两个安装板，两个所述安装板前端均固定连接有液压杆，所述移动板上方滑动连接有夹持机构；

3、所述夹持机构包括滑动连接在移动板上表面左右两侧的两个第二直齿板，两个所述第二直齿板位于第一齿轮左右两端，且两个第二直齿板均与第一齿轮啮合连接，所述移动板上表面左右两侧均滑动连接有第一直齿板，两个所述第一直齿板位于第二直齿板上方，且两个第一直齿板与第二齿轮啮合连接，左侧所述液压杆下套杆底部与左侧第一直齿板后端固定连接，右侧所述液压杆下套杆底部与右侧第二直齿板后端固定连接，两个所述第二直齿板一端均固定连接有夹持杆，且两个第一直齿板一端均固定连接有夹持杆。

4、优选的，所述移动板上表面四个拐角处均固定连接有支撑柱，所述支撑柱顶部固定连接有固定板，且夹持杆上端在固定板上表面滑动连接。

5、优选的，所述移动板、夹持机构和固定板均设置三组，且等距安装在培育箱内部。

6、优选的，所述培育箱右侧壁转动连接有丝杆，所述培育箱顶部右端安装有驱动电机，且驱动电机输出端贯穿培育箱顶部有丝杆顶部固定连接，所述丝杆表面螺纹连接有两个第一滑块，且两个第一滑块左端与上方两个移动板右侧壁固定连接。

7、优选的，所述培育箱左端固定连接有导向柱，所述导向柱表面滑动连接有两个第二滑块，且两个第二滑块右端与上方两个移动板左侧壁固定连接。

8、优选的，所述培育箱左端固定连接有导向柱，所述导向柱表面滑动连接有两个第二滑块，且两个第二滑块右端与上方两个移动板左侧壁固定连接。

9、优选的，所述丝杆底部位于培育箱最底部的固定板的上方。

10、本实用新型的一种便于固定的西红柿培育装置具有以下优点：

11、1.该一种便于固定的西红柿培育装置，通过调节两个液压杆移动，带动第一直齿板和第二直齿板进行移动，配合第一齿轮和第二齿轮可以带动另一端的第一直齿板和第二直齿板进行移动，使得前后相邻的两个夹持杆可以进行相向或者相对移动，从而可以同时对两个培育盘进行夹持固定住，后续拿取培育盘也较为便利，不需要通过拆卸若干个螺栓即可实现快速对培育盘进行固定作用，提高了工作效率。

12、2.该一种便于固定的西红柿培育装置，通过启动驱动电机带动丝杆转动，配合第一滑块带动移动板向下移动，从而带动固定板进行移动，便于操作人员拿取上方的培育盘，提高了该装置的适用性。

技术特征：

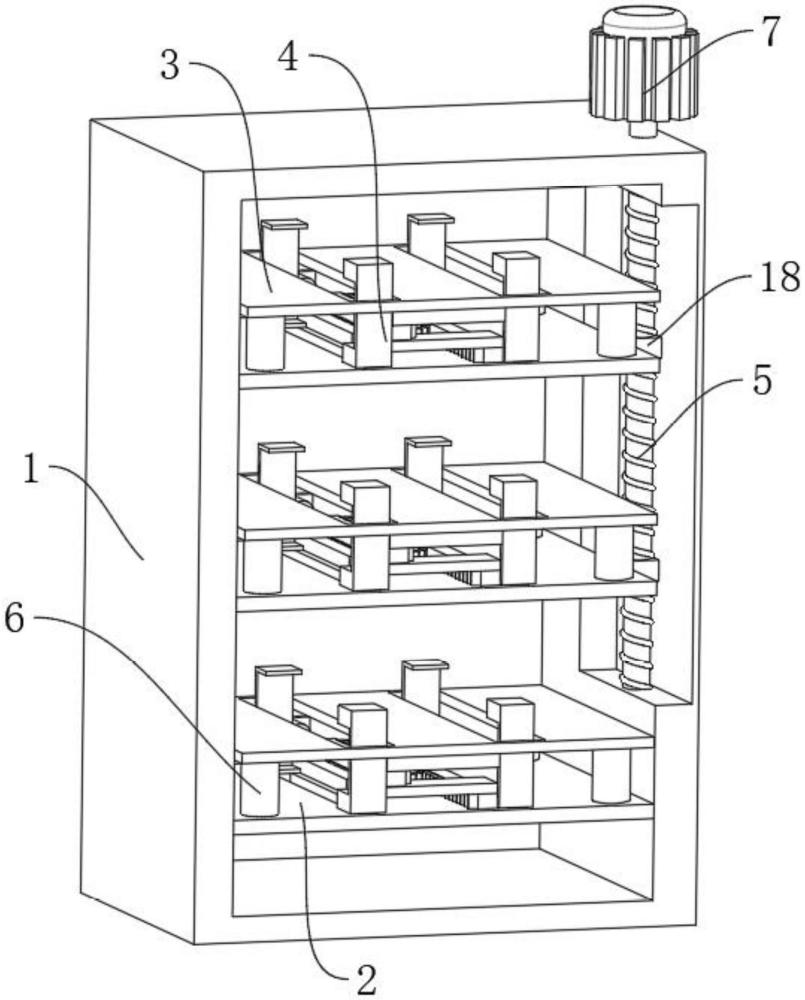

1.一种便于固定的西红柿培育装置，包括培育箱(1)，其特征在于：所述培育箱(1)内部固定连接有移动板(2)，所述移动板(2)上方中心位置处固定连接有支柱(10)，所述支柱(10)外表面下方转动连接有第一齿轮(11)，所述支柱(10)外表面上方转动连接有第二齿轮(12)，所述移动板(2)上表面后侧固定连接有两个安装板(8)，两个所述安装板(8)前端均固定连接有液压杆(9)，所述移动板(2)上方滑动连接有夹持机构；

2.根据权利要求1所述的一种便于固定的西红柿培育装置，其特征在于：所述移动板(2)上表面四个拐角处均固定连接有支撑柱(6)，所述支撑柱(6)顶部固定连接有固定板(3)，且夹持杆(4)上端在固定板(3)上表面滑动连接。

3.根据权利要求2所述的一种便于固定的西红柿培育装置，其特征在于：所述移动板(2)、夹持机构和固定板(3)均设置三组，且等距安装在培育箱(1)内部。

4.根据权利要求3所述的一种便于固定的西红柿培育装置，其特征在于：所述培育箱(1)右侧壁转动连接有丝杆(5)，所述培育箱(1)顶部右端安装有驱动电机(7)，且驱动电机(7)输出端贯穿培育箱(1)顶部有丝杆(5)顶部固定连接，所述丝杆(5)表面螺纹连接有两个第一滑块(18)，且两个第一滑块(18)左端与上方两个移动板(2)右侧壁固定连接。

5.根据权利要求4所述的一种便于固定的西红柿培育装置，其特征在于：所述培育箱(1)左端固定连接有导向柱(17)，所述导向柱(17)表面滑动连接有两个第二滑块(19)，且两个第二滑块(19)右端与上方两个移动板(2)左侧壁固定连接。

6.根据权利要求1所述的一种便于固定的西红柿培育装置，其特征在于：所述移动板(2)上表面左右两侧开设有滑槽(16)，两个所述滑槽(16)内滑动连接有两个限位块(15)，且限位块(15)顶部与夹持杆(4)一端底部固定连接。

7.根据权利要求4所述的一种便于固定的西红柿培育装置，其特征在于：所述丝杆(5)底部位于培育箱(1)最底部的固定板(3)的上方。

技术总结
本技术公开了一种便于固定的西红柿培育装置，包括培育箱，所述培育箱内部固定连接有移动板，所述移动板上方中心位置处固定连接有支柱，所述支柱外表面下方转动连接有第一齿轮，所述支柱外表面上方转动连接有第二齿轮，所述移动板上表面后侧固定连接有两个安装板，两个所述安装板前端均固定连接有液压杆。该一种便于固定的西红柿培育装置，通过包括培育箱，所述培育箱内部固定连接有移动板，所述移动板上方中心位置处固定连接有支柱，所述支柱外表面下方转动连接有第一齿轮，所述支柱外表面上方转动连接有第二齿轮，所述移动板上表面后侧固定连接有两个安装板，两个所述安装板前端均固定连接有液压杆，所述移动板上方滑动连接有夹持机构。

技术研发人员：王思妮,张小龙
受保护的技术使用者：西安丰宣良源生态农产品有限公司
技术研发日：20240122
技术公布日：2024/9/9
