一种移栽装置的制作方法

本技术属于移栽器械，更具体地说，特别涉及一种移栽装置。

背景技术：

1、在林业树木的培育以及园林绿化建设过程中，根据树木使用需求或者栽培需要，人们会对苗木或者成树进行移栽。

2、申请号cn202321355868.4本实用新型公开了一种林业树木移栽装置，涉及到树木移栽技术领域，包括运载座；运载座顶部两侧均竖向固定有竖臂，一对竖臂上均滑动嵌装有能够升降移动的滑块；一对竖臂之间设置有托壳，托壳呈半球状结构，托壳顶部边侧竖直固定有一对安装臂，一对安装臂对称设置，且一对安装臂旋转安装在一对滑块之间，托壳底部与运载座之间设置有能够推拉托壳和一对安装臂同步旋转的辅助组件。本实用新型结构合理，具备对移栽树木的固定以及方向调整功能，既能够移栽树木在竖直方向上定位，方便吊装栽植，又能够将移栽树木在水平方向上定位，方便于运输，无需人工直接参与调整移栽树木的方向，安全性更高，更有利于树木的移栽操作。

3、基于上述专利的检索及对现有移栽装置的应用了解：目前的树木移栽装置在转移固定的时候是通过两个夹子进行夹持转移，这样就需要单独对两个夹子的位置进行单独调节，较为麻烦。

技术实现思路

1、为了解决上述技术问题，本实用新型提供一种移栽装置，以解决现有的树木移栽装置在转移固定的时候是通过两个夹子进行夹持转移，这样就需要单独对两个夹子的位置进行单独调节，较为麻烦的问题。

2、本实用新型一种移栽装置的目的与功效，由以下具体技术手段所达成：

3、一种移栽装置，包括器械移动架；所述器械移动架的内部上方位置与转移架的顶部中前端位置固定连接，转移架的后端位置固定连接有驱动电机，驱动电机的转轴设置有螺纹，且驱动电机的转轴位置位于转移架的内部，转移架的内部滑动连接有滑动件，滑动件的前端上方位置开设有贯穿的螺纹孔，驱动电机的转轴转动连接在滑动件的螺纹孔内，滑动件的底部位置与连接板的顶部后端位置固定连接，连接板的底部前端位置与安装板的顶部位置固定连接。

4、根据本实用新型的一个实施例，所述器械移动架的底部左右两侧位置分别设置有两个移动轮，安装板位于器械移动架的内部位置。

5、根据本实用新型的一个实施例，所述安装板的前端中间位置与限位架的后端上下两端位置固定连接，限位架的后端中间位置与螺杆的前端位置转动连接。

6、根据本实用新型的一个实施例，所述限位架的左右两侧位置分别与一个夹爪的内侧位置转动连接，每个夹爪均为半圆设计，且每个夹爪的后端中间位置分别与一个传动板的前端中间位置固定连接。

7、根据本实用新型的一个实施例，两个所述传动板的后端位置分别与传动块的左右两侧位置转动连接，传动块位于限位架的内部位置，传动块的中间位置开设有螺纹孔，螺杆转动连接在传动块的螺纹孔内。

8、与现有技术相比，本实用新型具有如下有益效果：

9、当需要移栽树木的时候，首先将树木的位置至于两个夹爪的内部中间位置，接下来转动螺杆，通过螺杆与传动块的螺纹孔配合，使得传动块向后方位置进行移动，这个时候两个传动板的配合带动两个夹爪进行闭合，直至两个夹爪的内侧位置对树木的表面位置进行夹持固定，对树木进行限位，两个夹爪的位置可以进行统一调节，规避单独调整的情况出现。

10、通过驱动电机转轴与滑动件的螺纹孔配合，连接板将在器械移动架内侧位置进行前后方向的位置移动，这个时候限位架的整体将跟随连接板的位置移动作出调整，便于在不移动器械移动架的前提下对树木进行移动转移。

11、在器械移动架不便于到达的区域进行树木移栽转移的时候，通过连接板的向前伸展，将两个夹爪靠接在树木外侧位置，然后对树木进行固定。后续通过驱动电机的转轴反转带动连接板向后方位置进行位置移动。

技术特征：

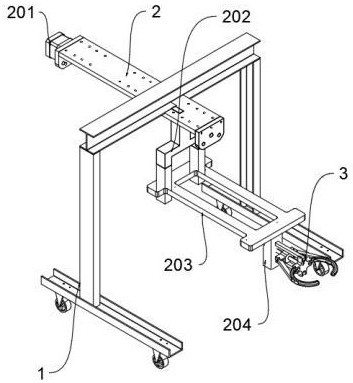

1.一种移栽装置，其特征在于：包括器械移动架（1）；所述器械移动架（1）的内部上方位置与转移架（2）的顶部中前端位置固定连接，转移架（2）的后端位置固定连接有驱动电机（201），驱动电机（201）的转轴设置有螺纹，且驱动电机（201）的转轴位置位于转移架（2）的内部，转移架（2）的内部滑动连接有滑动件（202），滑动件（202）的前端上方位置开设有贯穿的螺纹孔，驱动电机（201）的转轴转动连接在滑动件（202）的螺纹孔内，滑动件（202）的底部位置与连接板（203）的顶部后端位置固定连接，连接板（203）的底部前端位置与安装板（204）的顶部位置固定连接。

2.如权利要求1所述一种移栽装置，其特征在于：所述器械移动架（1）的底部左右两侧位置分别设置有两个移动轮（101），安装板（204）位于器械移动架（1）的内部位置。

3.如权利要求2所述一种移栽装置，其特征在于：所述安装板（204）的前端中间位置与限位架（3）的后端上下两端位置固定连接，限位架（3）的后端中间位置与螺杆（301）的前端位置转动连接。

4.如权利要求3所述一种移栽装置，其特征在于：所述限位架（3）的左右两侧位置分别与一个夹爪（304）的内侧位置转动连接，每个夹爪（304）均为半圆设计，且每个夹爪（304）的后端中间位置分别与一个传动板（303）的前端中间位置固定连接。

5.如权利要求4所述一种移栽装置，其特征在于：两个所述传动板（303）的后端位置分别与传动块（302）的左右两侧位置转动连接，传动块（302）位于限位架（3）的内部位置，传动块（302）的中间位置开设有螺纹孔，螺杆（301）转动连接在传动块（302）的螺纹孔内。

技术总结
本技术提供一种移栽装置，涉及移栽器械技术领域，包括器械移动架；所述器械移动架的内部上方位置与转移架的顶部中前端位置固定连接，转移架的后端位置固定连接有驱动电机，驱动电机的转轴设置有螺纹你，且驱动电机的转轴位置位于转移架的内部。通过螺杆与传动块的螺纹孔配合，使得传动块向后方位置进行移动，这个时候两个传动板的配合带动两个夹爪进行闭合，直至两个夹爪的内侧位置对树木的表面位置进行夹持固定，对树木进行限位。解决了现有的树木移栽装置在转移固定的时候是通过两个夹子进行夹持转移，这样就需要单独对两个夹子的位置进行单独调节，较为麻烦的问题。
