一种园林绿化工程用苗木喷药装置的制作方法

本技术涉及园林绿化，具体为一种园林绿化工程用苗木喷药装置。

背景技术：

1、园林绿化工程是一种建设风景园林绿地的工程，园林绿化是为人们提供一个良好的休息、文化娱乐、亲近大自然、满足人们回归自然愿望的场所，是保护生态环境、改善城市生活环境的重要措施。

2、园林绿化工程需要培育大量的苗木，由于苗木在不同的生长时期其高度和树叶覆盖程度都是不一样的，目前的通常采用固定式的喷头对苗木进行喷药处理的，由于固定式喷头通常是固定安装在地面的，不便于根据的苗木种植的范围和间距调节其位置，易造成药水浪费，且固定式喷头的喷水高度和范围有限，不能全方位的对苗木进行喷药，使喷药的不彻底，针对现有技术不足，我们提出一种园林绿化工程用苗木喷药装置以解决上述问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种园林绿化工程用苗木喷药装置，解决了目前的通常采用固定式的喷头对苗木进行喷药处理的，不便于根据的苗木种植的范围和间距调节其位置，易造成药水浪费，且固定式喷头的喷水高度和范围有限，不能全方位的对苗木进行喷药，使喷药不彻底的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种园林绿化工程用苗木喷药装置，包括底座，所述底座的顶部设置有用于喷药的多组喷头，所述底座的底部设置有锥形杆，所述锥形杆的内部设置有圆环件，所述锥形杆的侧壁设置有用于稳定支撑的限位板，所述限位板安装在圆环件的侧壁。

3、优选的，所述锥形杆的内部设置有螺纹杆，所述圆环件螺纹连接在螺纹杆的外周壁。

4、优选的，所述圆环件与限位板的侧壁均固定连接有直角件，所述直角件的内部转动连接有连接杆。

5、优选的，所述锥形杆的内部设置有电机，所述电机的输出轴与螺纹杆固定连接。

6、优选的，所述底座的顶部固定连接有圆管，所述喷头安装在圆管的外周壁，所述圆管与底座之间固定连接有用于支撑的支撑板。

7、优选的，所述底座的侧壁设置有多组连接头，所述连接头的端部连接有入水管，所述入水管的侧壁设置有定时控制阀。

8、优选的，所述底座的内部设置有水泵，所述底座的底部设置有多组斜杆。

9、本实用新型公开了一种园林绿化工程用苗木喷药装置，其具备的有益效果如下：该园林绿化工程用苗木喷药装置，通过设置一种可以快速拆装的喷水装置，先通过将底座底部的锥形杆与斜杆插接在地面，再通过电机的驱动可以带动限位板进行撑开，可以对其进行限位，增加喷水装置的稳定性，通过底座上的连接头可以连接多组水管和喷水装置同时使用，同时可以通过设置多组不同高度的喷头可以全方位的对苗木进行喷药，增加了喷药的范围。

技术特征：

1.一种园林绿化工程用苗木喷药装置，包括底座（1），其特征在于，所述底座（1）的顶部设置有用于喷药的多组喷头（201）；

2.根据权利要求1所述的一种园林绿化工程用苗木喷药装置，其特征在于：所述锥形杆（3）的内部设置有螺纹杆（302），所述圆环件（303）螺纹连接在螺纹杆（302）的外周壁。

3.根据权利要求2所述的一种园林绿化工程用苗木喷药装置，其特征在于：所述圆环件（303）与限位板（305）的侧壁均固定连接有直角件（306），所述直角件（306）的内部转动连接有连接杆（304）。

4.根据权利要求3所述的一种园林绿化工程用苗木喷药装置，其特征在于：所述锥形杆（3）的内部设置有电机（301），所述电机（301）的输出轴与螺纹杆（302）固定连接。

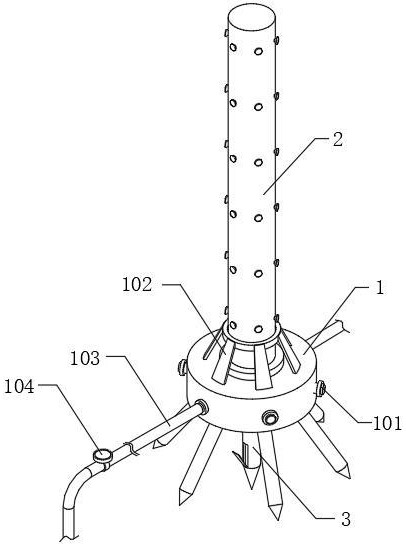

5.根据权利要求2所述的一种园林绿化工程用苗木喷药装置，其特征在于：所述底座（1）的顶部固定连接有圆管（2），所述喷头（201）安装在圆管（2）的外周壁，所述圆管（2）与底座（1）之间固定连接有用于支撑的支撑板（102）。

6.根据权利要求5所述的一种园林绿化工程用苗木喷药装置，其特征在于：所述底座（1）的侧壁设置有多组连接头（101），所述连接头（101）的端部连接有入水管（103），所述入水管（103）的侧壁设置有定时控制阀（104）。

7.根据权利要求1所述的一种园林绿化工程用苗木喷药装置，其特征在于：所述底座（1）的内部设置有水泵（105），所述底座（1）的底部设置有多组斜杆（4）。

技术总结
本技术公开一种园林绿化工程用苗木喷药装置，涉及园林绿化装置领域。该园林绿化工程用苗木喷药装置，包括底座，底座的顶部设置有用于喷药的多组喷头，底座的底部设置有锥形杆，锥形杆的内部设置有圆环件，锥形杆的侧壁设置有用于稳定支撑的限位板，限位板安装在圆环件的侧壁。该园林绿化工程用苗木喷药装置，通过设置一种可以快速拆装的喷水装置，先通过将底座上的锥形杆与斜杆插接在地面，再通过电机的驱动可以带动限位板进行撑开，可以对其进行限位，增加其稳定性，通过底座上的连接头可以连接多组喷水装置同时使用，同时可以通过多组不同高度的喷头可以全方位的对苗木进行喷药。

技术研发人员：杨浩兴
受保护的技术使用者：河北浩乾园林绿化工程有限公司
技术研发日：20240126
技术公布日：2024/9/9
