一种单体分布式连接的鱼缸的制作方法

本技术涉及鱼缸，具体是一种单体分布式连接的鱼缸。

背景技术：

1、现在流行的鱼缸种类繁多，其结构基本上都是透明缸体加上一个套电源、过滤、输氧、照明、盖子等功能的综合透明箱。

2、现有技术中需要人工手动投喂，如果养鱼者不能准时手动喂食，鱼可能会在没有食物的情况下饥饿，这可能对它们的健康造成不利影响，很难确保准确的饲料分配，有可能浪费食物，因为投喂的量可能过多或过少，可能会限制养鱼者的时间和自由度，特别是在繁忙的日程或短期离开家的情况下，不合理的投喂和饲料残渣的积累可能会导致水质问题，如水污染和水质下降，这可能危害鱼的健康，养鱼者可能会忘记或疏忽手动喂食，这可能会对鱼的生存和健康构成威胁。

技术实现思路

1、本实用新型的目的在于提供一种单体分布式连接的鱼缸，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种单体分布式连接的鱼缸，包括支撑结构，所述支撑结构包括支撑架，所述支撑架顶端固定安装顶板，所述顶板一端固定安装固定板，所述顶板顶端安装鱼缸，所述鱼缸内部设置加热结构，所述固定板顶端设置转动结构，所述转动结构包括固定架，所述固定架上设置安装槽，所述安装槽中设置升降结构，所述升降结构包括齿条，所述齿条底端设置抓料结构，所述固定板上安装放料箱。

4、作为本实用新型进一步的方案：所述加热结构包括滑槽，所述滑槽固定安装在鱼缸内壁上，所述滑槽内滑动安装第一滑轨，所述第一滑轨上固定安装安装板，所述安装板上安装加热器。

5、作为本实用新型再进一步的方案：所述转动结构包括转盘，所述转盘转动安装在固定板顶端，所述固定板底侧安装第一电机，所述第一电机电机轴与转盘底端固定连接，所述转盘顶端固定安装固定架。

6、作为本实用新型再进一步的方案：所述升降结构包括第二电机和第一齿轮，所述第一齿轮转动安装在安装槽中，所述第二电机安装在固定架上，所述第二电机电机轴与第一齿轮进行连接，所述安装槽中设置齿条，所述齿条一侧固定安装第二滑轨，所述第二滑轨伸入到安装槽内部，且第二滑轨通过安装槽与固定架滑动连接，所述齿条与第一齿轮相互啮合。

7、作为本实用新型再进一步的方案：所述抓料结构包括安装块，所述安装块固定安装在齿条底端，所述安装块上转动安装转轴，所述转轴设置为两个，所述转轴上分别固定安装第二齿轮和第三齿轮，所述第二齿轮和第三齿轮相互啮合，所述安装块一端安装第三电机，所述第三电机电机轴与转轴一端固定连接，所述转轴上固定安装抓料箱。

8、相较于现有技术，本实用新型的有益效果如下：

9、1、通过转动结构、升降结构和抓料结构控制抓料箱在放料箱中抓料然后再鱼缸中投放，可以减少养鱼者的工作负担，不再需要每天手动喂食，从而释放更多时间进行其他养鱼任务或休息，可以根据鱼的需求和时间表提供准确的饲料量，避免了过度或不足喂食，有助于维持鱼的健康，通过精确投喂，可以减少饲料的浪费，降低养鱼成本，养鱼者可以设置投喂的时间表，确保鱼在正确的时间获得食物，即使他们不在现场也能保持良好的养鱼管理。

技术特征：

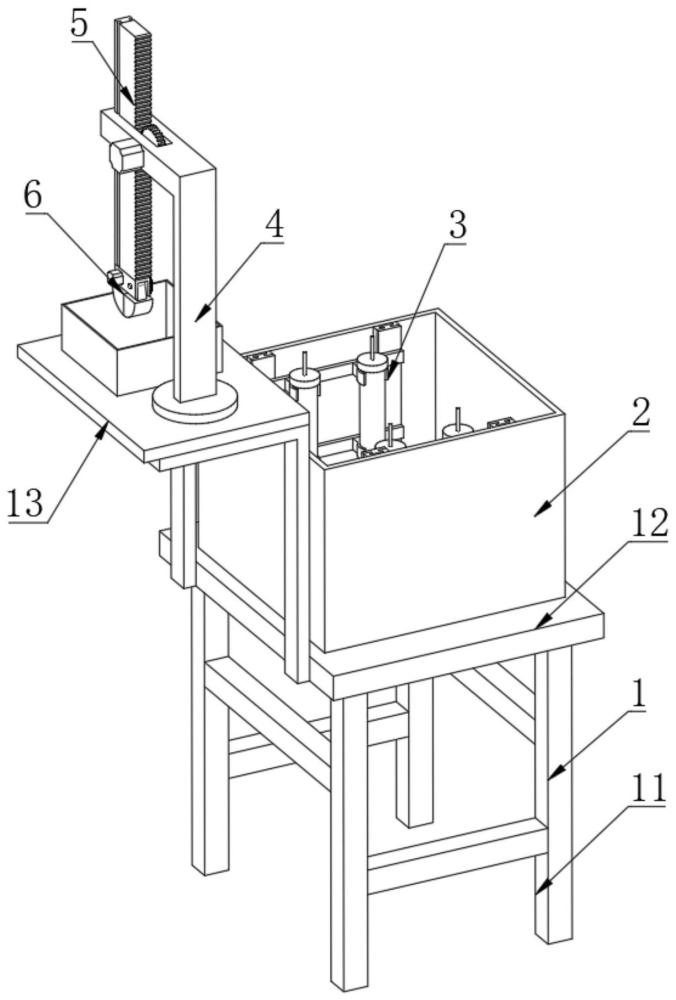

1.一种单体分布式连接的鱼缸，包括支撑结构(1)，所述支撑结构(1)包括支撑架(11)，所述支撑架(11)顶端固定安装顶板(12)，所述顶板(12)一端固定安装固定板(13)，其特征在于，所述顶板(12)顶端安装鱼缸(2)，所述鱼缸(2)内部设置加热结构(3)，所述固定板(13)顶端设置转动结构(4)，所述转动结构(4)包括固定架(43)，所述固定架(43)上设置安装槽，所述安装槽中设置升降结构(5)，所述升降结构(5)包括齿条(53)，所述齿条(53)底端设置抓料结构(6)，所述固定板(13)上安装放料箱(7)。

2.根据权利要求1所述的一种单体分布式连接的鱼缸，其特征在于，所述加热结构(3)包括滑槽(31)，所述滑槽(31)固定安装在鱼缸(2)内壁上，所述滑槽(31)内滑动安装第一滑轨(32)，所述第一滑轨(32)上固定安装安装板(33)，所述安装板(33)上安装加热器(34)。

3.根据权利要求1所述的一种单体分布式连接的鱼缸，其特征在于，所述转动结构(4)包括转盘(41)，所述转盘(41)转动安装在固定板(13)顶端，所述固定板(13)底侧安装第一电机(42)，所述第一电机(42)电机轴与转盘(41)底端固定连接，所述转盘(41)顶端固定安装固定架(43)。

4.根据权利要求1所述的一种单体分布式连接的鱼缸，其特征在于，所述升降结构(5)包括第二电机(51)和第一齿轮(52)，所述第一齿轮(52)转动安装在安装槽中，所述第二电机(51)安装在固定架(43)上，所述第二电机(51)电机轴与第一齿轮(52)进行连接，所述安装槽中设置齿条(53)，所述齿条(53)一侧固定安装第二滑轨(54)，所述第二滑轨(54)伸入到安装槽内部，且第二滑轨(54)通过安装槽与固定架(43)滑动连接，所述齿条(53)与第一齿轮(52)相互啮合。

5.根据权利要求1所述的一种单体分布式连接的鱼缸，其特征在于，所述抓料结构(6)包括安装块(61)，所述安装块(61)固定安装在齿条(53)底端，所述安装块(61)上转动安装转轴，所述转轴设置为两个，所述转轴上分别固定安装第二齿轮(63)和第三齿轮(64)，所述第二齿轮(63)和第三齿轮(64)相互啮合，所述安装块(61)一端安装第三电机(62)，所述第三电机(62)电机轴与转轴一端固定连接，所述转轴上固定安装抓料箱(65)。

技术总结
本技术公开了一种单体分布式连接的鱼缸，涉及鱼缸技术领域，包括支撑结构，所述支撑结构包括支撑架，所述支撑架顶端固定安装顶板，所述顶板一端固定安装固定板，所述顶板顶端安装鱼缸，所述鱼缸内部设置加热结构，所述固定板顶端设置转动结构，所述转动结构包括固定架，所述固定架上设置安装槽，所述安装槽中设置升降结构，所述升降结构包括齿条，所述齿条底端设置抓料结构，所述固定板上安装放料箱。本技术通过转动结构、升降结构和抓料结构控制抓料箱在放料箱中抓料然后再鱼缸中投放，可以根据鱼的需求和时间表提供准确的饲料量，减少养鱼者的工作负担，不再需要每天手动喂食。

技术研发人员：邓晓君,朱宝,李志军
受保护的技术使用者：西安那片海海水生态景观有限公司
技术研发日：20240222
技术公布日：2024/9/26
