一种便于拆装的牧草种植培育架的制作方法

本技术涉及牧草种植相关，具体为一种便于拆装的牧草种植培育架。

背景技术：

1、牧草一般指供饲养的牲畜使用的草或其他草本植物，牧草再生力强，一年可收割多次，富含各种微量元素和维生素，因此成为饲养家畜的首选，为了提高牧草的种植效率，因此需要用到一种培育架，比如：

2、中国专利授权公告号cn219628456u，公开了一种用于牧草培育的多层培育架，本申请实施例提供一种用于牧草培育的多层培育架，包括框架，框架内沿竖直方向转动设有多个种植台，框架内设有驱动多个种植台同步运动的驱动组件。

3、上述中的现有技术方案存在以下缺陷：不便于对牧草进行定点区域种植，易造成牧草之间堆叠挤压导致损坏的问题，不便于对积水和杂质进行统一收集，且实用效果不佳，因此我们提出一种便于拆装的牧草种植培育架，以便于解决上述中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种便于拆装的牧草种植培育架，以解决上述背景技术中提出的不便于对牧草进行定点区域种植，易造成牧草之间堆叠挤压导致损坏的问题，不便于对积水和杂质进行统一收集，且实用效果不佳的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于拆装的牧草种植培育架，包括培育箱本体，所述培育箱本体的左右两端内侧均设置有高亮玻璃，且培育箱本体的内侧设置有培育架本体，所述培育架本体的内侧开设有培育槽，且培育架本体的下方设置有安装框，所述培育架本体的上方设置有承转箱，且承转箱的下端设置有滴头；

3、储水箱，其设置在培育箱本体的上方，所述储水箱的后端设置有与承转箱相连接的连接水管，所述培育箱本体的前端设置有活动门板，且活动门板的后端设置有与培育箱本体相连接的橡胶密封件。

4、优选的，所述培育箱本体的下端固定安装有具有稳定支撑功能的固定支腿，且固定支腿在培育箱本体的下端四个拐角均匀设置。

5、优选的，所述培育槽在培育架本体的内侧均匀开设，且培育架本体在培育箱本体内构成卡合式滑动结构。

6、优选的，所述培育架本体和安装框的连接处设置有第一调节栓，且培育架本体和安装框均与第一调节栓之间采用螺纹的方式相连接。

7、优选的，所述滴头在承转箱的下端均匀设置，且承转箱通过连接水管与储水箱之间构成连通结构。

8、优选的，所述储水箱和培育箱本体的连接处设置有第二调节栓，且储水箱和培育箱本体均与第二调节栓之间采用螺纹的方式相连接。

9、优选的，所述活动门板通过铰接链在培育箱本体的前端构成转动结构，且活动门板关于培育箱本体的中心线呈左右对称设置，并且活动门板通过粘接连接的橡胶密封件与培育箱本体之间采用卡合的方式相连接。

10、与现有技术相比，本实用新型的有益效果是：该便于拆装的牧草种植培育架，有利于对牧草进行定点区域种植，避免造成牧草之间堆叠挤压导致损坏的问题，能够对积水和杂质进行统一收集，且提高了该装置的实用效果；

11、1、设置培育槽在培育架本体的内侧均匀开设，且培育架本体在培育箱本体内构成卡合式滑动结构，能够对牧草进行定点区域种植，避免造成牧草之间堆叠挤压导致损坏的问题，并可以在牧草成长之后，将培育架本体抽出，对牧草进行收割或移植；

12、2、设置培育架本体和安装框均与第一调节栓之间采用螺纹的方式相连接，当浇灌牧草产生多余的水量后，会通过培育槽内侧的孔洞渗透到安装框内进行统一收集，避免造成培育箱本体内部污浊脏乱的现象；

13、3、设置滴头在承转箱的下端均匀设置，且承转箱通过连接水管与储水箱之间构成连通结构，能够对牧草进行点滴浇灌，配合培育箱本体的左右两端内侧均设置有高亮玻璃，便于进行一定的光照反应，有效的提高了该装置的实用效果。

技术特征：

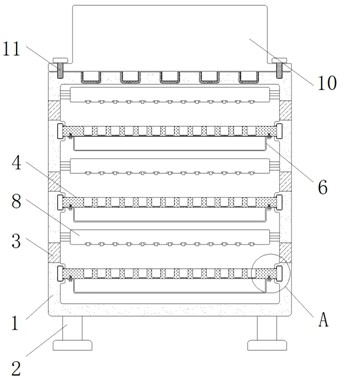

1.一种便于拆装的牧草种植培育架，其特征在于，包括：

2.根据权利要求1所述的一种便于拆装的牧草种植培育架，其特征在于：所述培育箱本体（1）的下端固定安装有具有稳定支撑功能的固定支腿（2），且固定支腿（2）在培育箱本体（1）的下端四个拐角均匀设置。

3.根据权利要求1所述的一种便于拆装的牧草种植培育架，其特征在于：所述培育槽（5）在培育架本体（4）的内侧均匀开设，且培育架本体（4）在培育箱本体（1）内构成卡合式滑动结构。

4.根据权利要求3所述的一种便于拆装的牧草种植培育架，其特征在于：所述培育架本体（4）和安装框（6）的连接处设置有第一调节栓（7），且培育架本体（4）和安装框（6）均与第一调节栓（7）之间采用螺纹的方式相连接。

5.根据权利要求1所述的一种便于拆装的牧草种植培育架，其特征在于：所述滴头（9）在承转箱（8）的下端均匀设置，且承转箱（8）通过连接水管（12）与储水箱（10）之间构成连通结构。

6.根据权利要求5所述的一种便于拆装的牧草种植培育架，其特征在于：所述储水箱（10）和培育箱本体（1）的连接处设置有第二调节栓（11），且储水箱（10）和培育箱本体（1）均与第二调节栓（11）之间采用螺纹的方式相连接。

7.根据权利要求1所述的一种便于拆装的牧草种植培育架，其特征在于：所述活动门板（13）通过铰接链在培育箱本体（1）的前端构成转动结构，且活动门板（13）关于培育箱本体（1）的中心线呈左右对称设置，并且活动门板（13）通过粘接连接的橡胶密封件（14）与培育箱本体（1）之间采用卡合的方式相连接。

技术总结
本技术公开了一种便于拆装的牧草种植培育架，包括培育箱本体，所述培育箱本体的左右两端内侧均设置有高亮玻璃，且培育箱本体的内侧设置有培育架本体，所述培育架本体的内侧开设有培育槽，且培育架本体的下方设置有安装框，所述培育架本体的上方设置有承转箱，且承转箱的下端设置有滴头；储水箱，其设置在培育箱本体的上方，所述储水箱的后端设置有与承转箱相连接的连接水管，所述培育箱本体的前端设置有活动门板。该便于拆装的牧草种植培育架，有利于对牧草进行定点区域种植，避免造成牧草之间堆叠挤压导致损坏的问题，能够对积水和杂质进行统一收集，且提高了该装置的实用效果。

技术研发人员：王凤敬,李博,阿布都克依木·木克热木,韩笑
受保护的技术使用者：华凌叶城农牧业发展有限公司
技术研发日：20240322
技术公布日：2024/11/28
