一种农作物种子发芽箱的制作方法

本技术涉及种子发芽设备，尤其涉及一种农作物种子发芽箱。

背景技术：

1、种子发芽箱，适用于植物发芽、育苗、微生物培养，种子发芽箱提供种子生长的最适宜环境种子发芽需要合适的环境参数，如温度、湿度以及光照度等。但是目前的种子发芽箱存在以下缺点：

2、目前的种子发芽箱在使用时，是先将种子放在发芽盒内部，然后在种子表面盖上湿润的纱布，再将发芽盒放入箱体内部，种子发育期间，需要人工频繁打开箱门，然后用喷壶对盒子内部喷水，从而保证种子处于湿润的环境中发育，现有的发芽箱不能自动对盒子内的种子进行保湿。其次，为了保证箱体恒温，箱体一般都是封闭的，这就需要人工对箱体内部增氧，使用起来比较麻烦。因此，本实用新型提出一种农作物种子发芽箱。

技术实现思路

1、本实用新型的目的是解决现有技术中存在的缺点，而提出的一种农作物种子发芽箱。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种农作物种子发芽箱，包括箱体，所述箱体内部分为存放腔和设备腔，所述存放腔内部固定有多个支撑板，且每个支撑板上表面均放置有发芽盒，所述存放腔内部且位于每个发芽盒上方均设有喷淋组件，所述设备腔内部设有与多个喷淋组件连接的分水管，所述设备腔内部底端设有泵体和水槽，所述设备腔中部安装有驱动喷淋组件移动的横移驱动组件，所述存放腔侧壁底端开设有进风口，且进风口内部固定有电加热丝，所述箱体外侧壁靠近进风口处设有第一遮挡组件，所述存放腔顶壁开设有出风口，且出风口内部固定有风扇，所述箱体顶壁靠近风扇处设有第二遮挡组件，所述存放腔内顶壁固定有灯管，且存放腔底壁固定安装有温湿度传感器，所述设备腔内部固定有plc控制器。

3、进一步的，所述喷淋组件包括横管，且横管下表面固定有多个雾化喷头，所述存放腔和设备腔之间且靠近每个横管处均开设有条形口，多个所述横管分别穿过对应条形口与分水管固定连接，所述泵体进水口固定连接有抽水管，且抽水管另一端与水槽连通，所述泵体出水口固定连接有软管，且软管另一端与分水管连通。

4、进一步的，所述横移驱动组件包括固定于设备腔内侧壁的伺服电机，所述伺服电机驱动端固定连接有丝杆，所述丝杆表面转动连接有内螺纹块，所述内螺纹块与分水管固定连接。

5、进一步的，所述第一遮挡组件包括固定于箱体外侧壁的第一电动伸缩杆，所述第一电动伸缩杆伸缩端固定连接有挡板。

6、进一步的，所述第二遮挡组件包括固定于存放腔顶壁的第二电动伸缩杆，所述第二电动伸缩杆顶部伸缩端固定连接有盖板，且盖板位于风扇正上方。

7、进一步的，所述支撑板中部为镂空设计，且支撑板中部固定有金属支撑网，所述支撑板与存放腔内壁设有空隙，所述存放腔内壁固定有反光玻璃。

8、进一步的，所述存放腔和设备腔一侧均为敞口设计，所述存放腔和设备腔的敞口侧均转动连接有侧门。

9、本实用新型的有益效果：

10、1、本实用新型在使用时，该一种农作物种子发芽箱，设置箱体、支撑板、发芽盒、喷淋组件、分水管、泵体、横移驱动组件和温湿度传感器，当温湿度传感器检测到存放腔内部湿度低于下限时，通过泵体向喷淋组件内泵水，喷淋组件的雾化喷头可以向发芽盒内喷水雾，增加发芽盒内的湿度，这个过程中横移驱动组件还会驱动喷淋组件来回移动，保证喷淋水雾的均匀性。该发芽箱可以自动实现对种子保湿，无需人工用喷壶对发芽盒内的种子保湿。

11、2、本实用新型在使用时，该一种农作物种子发芽箱，设置风扇、电加热丝、挡板和盖板，风扇可以增加箱体内部氧气含量，当不需要增氧气时，可以通过挡板和盖板对进风口和出风口封闭，保证箱体内部温度不变。

技术特征：

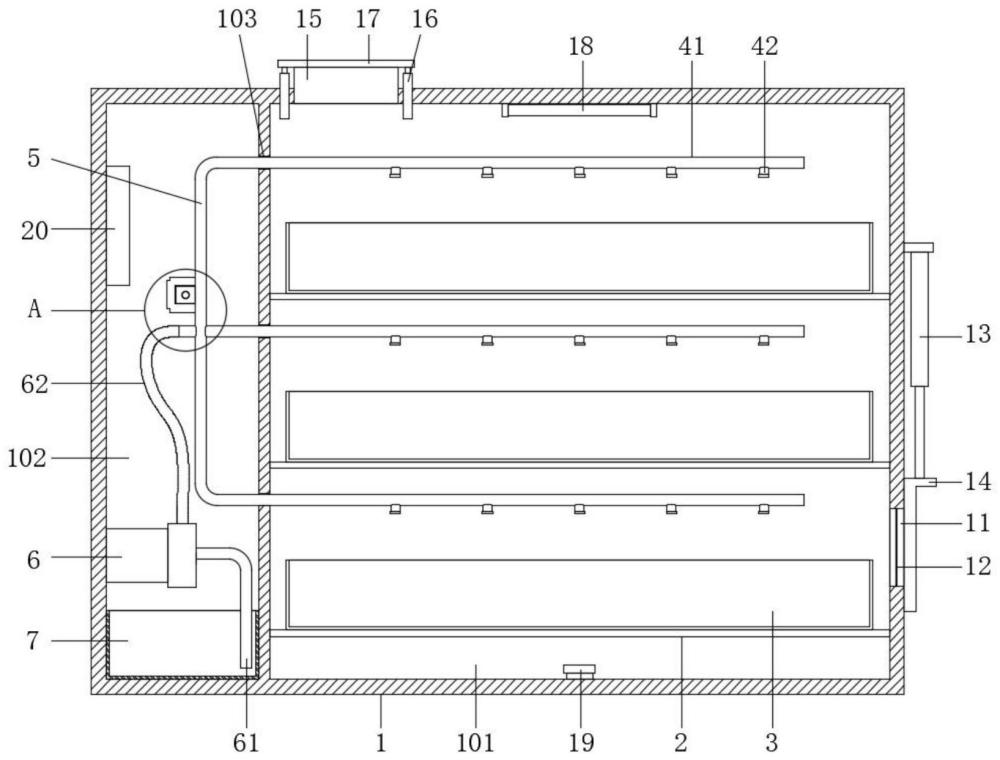

1.一种农作物种子发芽箱，包括箱体(1)，其特征在于：所述箱体(1)内部分为存放腔(101)和设备腔(102)，所述存放腔(101)内部固定有多个支撑板(2)，且每个支撑板(2)上表面均放置有发芽盒(3)，所述存放腔(101)内部且位于每个发芽盒(3)上方均设有喷淋组件(4)，所述设备腔(102)内部设有与多个喷淋组件(4)连接的分水管(5)，所述设备腔(102)内部底端设有泵体(6)和水槽(7)，所述设备腔(102)中部安装有驱动喷淋组件(4)移动的横移驱动组件，所述存放腔(101)侧壁底端开设有进风口(11)，且进风口(11)内部固定有电加热丝(12)，所述箱体(1)外侧壁靠近进风口(11)处设有第一遮挡组件，所述存放腔(101)顶壁开设有出风口，且出风口内部固定有风扇(15)，所述箱体(1)顶壁靠近风扇(15)处设有第二遮挡组件，所述存放腔(101)内顶壁固定有灯管(18)，且存放腔(101)底壁固定安装有温湿度传感器(19)，所述设备腔(102)内部固定有plc控制器(20)。

2.根据权利要求1所述的一种农作物种子发芽箱，其特征在于：所述喷淋组件(4)包括横管(41)，且横管(41)下表面固定有多个雾化喷头(42)，所述存放腔(101)和设备腔(102)之间且靠近每个横管(41)处均开设有条形口(103)，多个所述横管(41)分别穿过对应条形口(103)与分水管(5)固定连接，所述泵体(6)进水口固定连接有抽水管(61)，且抽水管(61)另一端与水槽(7)连通，所述泵体(6)出水口固定连接有软管(62)，且软管(62)另一端与分水管(5)连通。

3.根据权利要求2所述的一种农作物种子发芽箱，其特征在于：所述横移驱动组件包括固定于设备腔(102)内侧壁的伺服电机(9)，所述伺服电机(9)驱动端固定连接有丝杆(10)，所述丝杆(10)表面转动连接有内螺纹块(8)，所述内螺纹块(8)与分水管(5)固定连接。

4.根据权利要求1所述的一种农作物种子发芽箱，其特征在于：所述第一遮挡组件包括固定于箱体(1)外侧壁的第一电动伸缩杆(13)，所述第一电动伸缩杆(13)伸缩端固定连接有挡板(14)。

5.根据权利要求1所述的一种农作物种子发芽箱，其特征在于：所述第二遮挡组件包括固定于存放腔(101)顶壁的第二电动伸缩杆(16)，所述第二电动伸缩杆(16)顶部伸缩端固定连接有盖板(17)，且盖板(17)位于风扇(15)正上方。

6.根据权利要求1所述的一种农作物种子发芽箱，其特征在于：所述支撑板(2)中部为镂空设计，且支撑板(2)中部固定有金属支撑网，所述支撑板(2)与存放腔(101)内壁设有空隙，所述存放腔(101)内壁固定有反光玻璃。

7.根据权利要求1所述的一种农作物种子发芽箱，其特征在于：所述存放腔(101)和设备腔(102)一侧均为敞口设计，所述存放腔(101)和设备腔(102)的敞口侧均转动连接有侧门。

技术总结
本技术公开了一种农作物种子发芽箱，包括箱体，所述箱体内部分为存放腔和设备腔，所述存放腔内部固定有多个支撑板，且每个支撑板上表面均放置有发芽盒，所述存放腔内部且位于每个发芽盒上方均设有喷淋组件，所述设备腔内部设有与多个喷淋组件连接的分水管，所述设备腔内部底端设有泵体和水槽。本技术中，设置箱体、支撑板、发芽盒、喷淋组件、分水管、泵体、横移驱动组件和温湿度传感器，当温湿度传感器检测到存放腔内部湿度低于下限时，通过泵体向喷淋组件内泵水，喷淋组件的雾化喷头可以向发芽盒内喷水雾，增加发芽盒内的湿度，这个过程中横移驱动组件还会驱动喷淋组件来回移动，保证喷淋水雾的均匀性。

技术研发人员：张立峰
受保护的技术使用者：张立峰
技术研发日：20240326
技术公布日：2025/3/10
