一种畜牧饲养用食槽的制作方法

本技术属于畜牧饲养，尤其是涉及一种畜牧饲养用食槽。

背景技术：

1、在畜牧行业中，对牲畜进行养殖时，为了保证其饮食安全，会根据情况对食槽进行消毒，来减少致病细菌对牲畜带来的危害。但由于每个畜牧场所中往往饲养大量的牲畜，如果单纯通过人工清理每个食槽的话，则费时费力，劳动强度较大，为了解决上述问题，在食槽内加装紫外线灯进行消杀。但是目前，食槽内仅仅是单纯地加装一个紫外线灯，结构较单一，在消杀时，没有任何防护，紫外线容易对牲畜造成影响，且牲畜在进食时，也会出现甩食的情况，使紫外线灯表面很容易被饲料所覆盖，影响消杀效果。

技术实现思路

1、有鉴于此，本实用新型旨在克服现有技术中上述问题的不足之处，提出一种畜牧饲养用食槽。

2、为达到上述目的，本实用新型的技术方案是这样实现的：

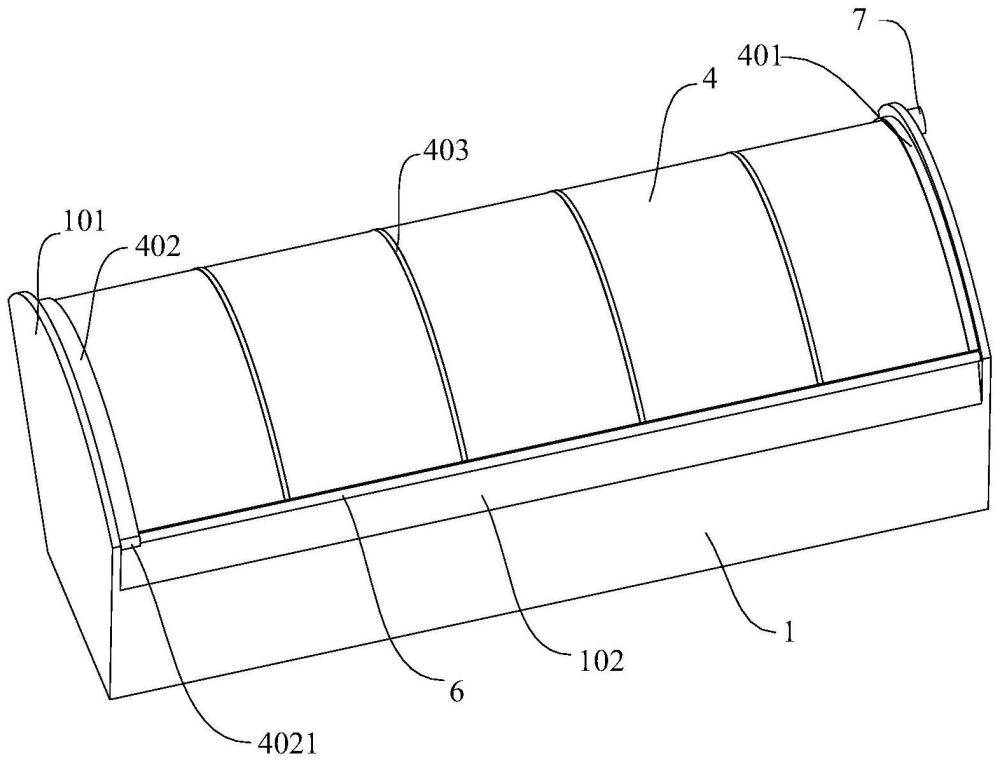

3、一种畜牧饲养用食槽，包括上侧开口设置的槽体，在槽体后侧壁内侧上部处安装有紫外线灯管，并在槽体后侧壁上连接有能罩接在紫外线灯管外侧的防护罩，在槽体开口上侧处通过移动单元连接有能覆盖整个槽体开口的遮挡帘。

4、进一步的，槽体左右两端设置为扇形挡板，且槽体前后两侧壁上部设置为竖直部，两端均与两个挡板固接在一起，紫外线灯管安装在槽体后侧壁的竖直部内侧处，每个挡板前后两端均向外延伸出槽体设置，移动单元位于槽体外侧并安装在挡板延伸处。

5、进一步的，在槽体后侧壁上位于紫外线灯管下方处水平开设有通槽，防护罩为弧形结构，末端穿出通槽设置并能沿通槽移动，上端活动连接有限位条，且限位条前后两侧壁表面均镶嵌有磁铁，并在槽体内壁上位于紫外线灯管上下两侧处均固接有铁片，当防护罩罩接在紫外线灯管外侧时，限位条位于紫外线灯管上侧处并通过相应的磁铁与上侧的铁片磁吸在一起，当防护罩移开紫外线灯管时，限位条位于紫外线灯管下侧处并通过相应的磁铁与下侧的铁片磁吸在一起。

6、进一步的，防护罩上端两侧均向外凸出设有连接轴，限位条朝向防护罩一侧的侧壁上开设有凹槽，并在防护罩内位于对应连接轴处开设有与凹槽连通的限位槽，连接轴活动插接在相应的限位槽内。

7、进一步的，移动单元包括螺杆和导向杆，螺杆和导向杆分别位于槽体前后两侧壁外侧处，导向杆两端固接于两个挡板之间，螺杆转动连接在两个挡板之间，并在其中一个挡板外侧处固接有电机，电机输出轴穿过相应挡板并与螺杆一端固接在一起，在螺杆上螺接有螺块，在导向杆上活动套接有连接块，并在连接块和螺块之间固接有向上凸起的弧形连接杆，在其中一个挡板内侧壁上对应连接杆处固接有弧形安装杆，在连接杆和安装杆之间连接有沿连接杆和安装杆弧长方向设置的遮挡帘，且当连接杆移动到远离安装杆的一侧时，连接杆带动遮挡帘展开并对槽体开口进行遮盖。

8、进一步的，遮挡帘内侧设有一层铝膜。

9、进一步的，在遮挡帘上位于连接杆和安装杆之间均匀固接有多个向上凸起的弧形辅助杆，辅助杆跨接在槽体前后两侧壁边沿之间，且辅助杆底部两侧端部向外延伸至槽体相应侧壁的外侧处。

10、相对于现有技术，本实用新型具有以下优势：

11、本实用新型所述的畜牧饲养用食槽在槽体内设置紫外线灯管，方便对槽体内部进行杀菌消毒，并在槽体开口上方设置能展开和折叠收纳的遮挡帘，当进行紫外线消杀时，控制移动单元先将遮挡帘覆盖在槽体开口处，通过遮挡帘覆盖紫外线灯，避免对牲畜产生辐射；此外，在紫外线灯管上设置能移开的防护罩，对紫外线灯管进行罩接防护，避免牲畜进食时使饲料飞溅附着在紫外线灯管上，且当需要进行消杀时，移开防护罩露出紫外线灯管即可。

技术特征：

1.一种畜牧饲养用食槽，其特征在于：包括上侧开口设置的槽体，在槽体后侧壁内侧上部处安装有紫外线灯管，并在槽体后侧壁上连接有能罩接在紫外线灯管外侧的防护罩，在槽体开口上侧处通过移动单元连接有能覆盖整个槽体开口的遮挡帘。

2.根据权利要求1所述的一种畜牧饲养用食槽，其特征在于：槽体左右两端设置为扇形挡板，且槽体前后两侧壁上部设置为竖直部，两端均与两个挡板固接在一起，紫外线灯管安装在槽体后侧壁的竖直部内侧处，每个挡板前后两端均向外延伸出槽体设置，移动单元位于槽体外侧并安装在挡板延伸处。

3.根据权利要求1所述的一种畜牧饲养用食槽，其特征在于：在槽体后侧壁上位于紫外线灯管下方处水平开设有通槽，防护罩为弧形结构，末端穿出通槽设置并能沿通槽移动，上端活动连接有限位条，且限位条前后两侧壁表面均镶嵌有磁铁，并在槽体内壁上位于紫外线灯管上下两侧处均固接有铁片，当防护罩罩接在紫外线灯管外侧时，限位条位于紫外线灯管上侧处并通过相应的磁铁与上侧的铁片磁吸在一起，当防护罩移开紫外线灯管时，限位条位于紫外线灯管下侧处并通过相应的磁铁与下侧的铁片磁吸在一起。

4.根据权利要求3所述的一种畜牧饲养用食槽，其特征在于：防护罩上端两侧均向外凸出设有连接轴，限位条朝向防护罩一侧的侧壁上开设有凹槽，并在防护罩内位于对应连接轴处开设有与凹槽连通的限位槽，连接轴活动插接在相应的限位槽内。

5.根据权利要求2所述的一种畜牧饲养用食槽，其特征在于：移动单元包括螺杆和导向杆，螺杆和导向杆分别位于槽体前后两侧壁外侧处，导向杆两端固接于两个挡板之间，螺杆转动连接在两个挡板之间，并在其中一个挡板外侧处固接有电机，电机输出轴穿过相应挡板并与螺杆一端固接在一起，在螺杆上螺接有螺块，在导向杆上活动套接有连接块，并在连接块和螺块之间固接有向上凸起的弧形连接杆，在其中一个挡板内侧壁上对应连接杆处固接有弧形安装杆，在连接杆和安装杆之间连接有沿连接杆和安装杆弧长方向设置的遮挡帘，且当连接杆移动到远离安装杆的一侧时，连接杆带动遮挡帘展开并对槽体开口进行遮盖。

6.根据权利要求1所述的一种畜牧饲养用食槽，其特征在于：遮挡帘内侧设有一层铝膜。

7.根据权利要求5所述的一种畜牧饲养用食槽，其特征在于：在遮挡帘上位于连接杆和安装杆之间均匀固接有多个向上凸起的弧形辅助杆，辅助杆跨接在槽体前后两侧壁边沿之间，且辅助杆底部两侧端部向外延伸至槽体相应侧壁的外侧处。

技术总结
本技术提供了一种畜牧饲养用食槽，包括上侧开口设置的槽体，在槽体后侧壁内侧上部处安装有紫外线灯管，并在槽体后侧壁上连接有能罩接在紫外线灯管外侧的防护罩，在槽体开口上侧处通过移动单元连接有能覆盖整个槽体开口的遮挡帘。本技术有益效果：在槽体内设置紫外线灯管，方便对槽体内部进行杀菌消毒，并在槽体开口上方设置能展开和折叠收纳的遮挡帘，当进行紫外线消杀时，控制移动单元先将遮挡帘覆盖在槽体开口处，通过遮挡帘覆盖紫外线灯，避免对牲畜产生辐射；此外，在紫外线灯管上设置能移开的防护罩，对紫外线灯管进行罩接防护，避免牲畜进食时使饲料飞溅附着在紫外线灯管上，且当需要进行消杀时，移开防护罩露出紫外线灯管即可。

技术研发人员：李维琦,崔顺德,刘海生,王跃杰,侯泓旭,马宝林,杨勇,龚岳,杨晓宇,滕忠香,徐冰,马飒,刘洪涌,白珊
受保护的技术使用者：天津市滨海新区农业农村发展服务中心（天津市滨海新区动植物疫病防控中心）
技术研发日：20240419
技术公布日：2024/12/10
