一种根茎类蔬菜收割机的制作方法

本技术涉及农业机械领域，具体为一种根茎类蔬菜收割机。

背景技术：

1、根茎类蔬菜不仅为我们的饮食提供了丰富的口感和风味，还带来了诸多健康益处，这使得根茎类蔬菜在我国得到了广泛的种植。目前，我国根茎类作物的收割方式仍然主要依赖人工操作，机械化水平较低，人工收割耗费了大量的人力与时间成本。尤其是在山地、梯田等狭窄种植环境，大型机械收割设备无法进入这些地形复杂的区域进行收割，市面上的小型收割机收割效率低价格昂贵。因此，开发一款结构简单、操作方便、使用成本低的根茎类蔬菜收割机，对于减轻农民劳动强度、提高工作效率、减少农民的收割成本、有效增加菜农种植的经济效益具有非常重要的意义。

技术实现思路

1、针对上述现有技术中存在的问题，本实用新型提供了一种体积小、结构简单，能满足分散区域和特殊地形宽行距的收割要求的根茎类蔬菜收割机。

2、本实用新型采用的技术方案如下：一种根茎类蔬菜收割机，包括行走机构、扶苗机构、切割机构、输送机构；

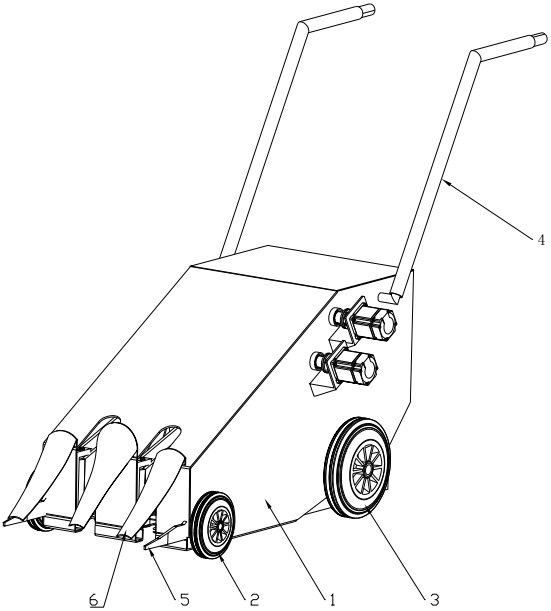

3、所述行走机构包括车体，所述车体前、后端分别安装有一对前轮和后轮，所述车体上固定安装有手推扶手，所述车体后侧活动安装有收集筐；

4、所述扶苗机构包括扶正导板、分苗器，两块所述扶正导板对称安装于所述车体前端外侧，所述分苗器分别安装于所述车体前端的进料口的两侧，分苗器的截面形状为圆弧状，并向下倾斜延伸出车体；

5、所述切割机构包括切割刀盘以及驱动所述切割刀盘转动的驱动电机，所述切割刀盘的数量与进料口数量一致，分别对应进料口固定安装于车体底部，并平行于地面，所述驱动电机通过传动装置与切割刀盘传动连接；

6、所述输送机构包括第一主动带辊、第二主动带辊、从动带辊、输送带以及传输电机，所述第一主动带辊、第二主动带辊均横向安装于所述车体上，且第一主动带辊、第二主动带辊位于所述收集筐上方并呈上下布置，第一主动带辊、第二主动带辊的一端分别与传输电机传动连接，在所述车体前端进料口两侧分别安装有竖向设置的从动带辊，进料口两侧各设置有一组输送带，两组所述输送带的前端分别绕于所述从动带辊上，其中一组输送带的尾端绕于所述第一主动带辊上，另一组输送带的尾端绕于所述第二主动带辊上。

7、进一步地，所述分苗器的截面宽度从尾端到前端逐渐变窄。

8、进一步地，所述第一主动带辊、第二主动带辊上安装有多个用于调节输送带位置的输送带调节隔圈。

9、进一步地，所述输送带的外层覆盖一层柔软度较高的高密度海绵层。

10、进一步地，所述传动装置包括与所述切割刀盘转轴固定连接的从动齿轮，所述从动齿轮啮合连接有中间齿轮，所述中间齿轮上同轴设置有第一锥齿轮，所述第一锥齿轮啮合连接有与所述驱动电机输出端连接的第二锥齿轮。

11、进一步地，所述后轮的直径大于前轮的直径。

12、本实用新型的根茎类蔬菜收割机灵活小巧、结构简单、操作方便，采用了行走、扶苗、切割、输送机构来将根茎类蔬菜收割后运输到收集筐中，大大提高了收割效率；收割时只需要一人对收割机进行持续操作，一人将装满的收集筐进行更换即可，自动化程度较高，降低人工投入，大幅提高了劳动效率；适用于大棚种植、以及山地、梯田等地形环境小规模种植地区，对于小规模种植或分散种植的农场来说，可以更好地适应规模化种植需求，提高了农场的整体经济效益。

技术特征：

1.一种根茎类蔬菜收割机，其特征在于：包括行走机构、扶苗机构、切割机构、输送机构；

2.如权利要求1所述的一种根茎类蔬菜收割机，其特征在于：所述分苗器（6）的截面宽度从尾端到前端逐渐变窄。

3.如权利要求1所述的一种根茎类蔬菜收割机，其特征在于：所述第一主动带辊（9）、第二主动带辊（10）上安装有多个用于调节输送带（11）位置的输送带调节隔圈（13）。

4.如权利要求1所述的一种根茎类蔬菜收割机，其特征在于：所述输送带（11）的外层覆盖一层柔软度较高的高密度海绵层。

5.如权利要求1所述的一种根茎类蔬菜收割机，其特征在于：所述传动装置包括与所述切割刀盘（14）转轴固定连接的从动齿轮（16），所述从动齿轮（16）啮合连接有中间齿轮（17），所述中间齿轮（17）上同轴设置有第一锥齿轮（18），所述第一锥齿轮（18）啮合连接有与所述驱动电机（15）输出端连接的第二锥齿轮（19）。

6.如权利要求1所述的一种根茎类蔬菜收割机，其特征在于：所述后轮（3）的直径大于前轮（2）的直径。

技术总结
本技术公开了一种根茎类蔬菜收割机，包括行走机构、扶苗机构、切割机构、输送机构，行走机构包括车体，车体上的前轮、后轮及手推扶手，车体后侧设有收集筐，扶苗机构包括扶正导板、分苗器，扶正导板对称安装于车体前端外侧，分苗器分别安装于车体前端的进料口的两侧，切割机构包括切割刀盘以及驱动切割刀盘转动的驱动电机，输送机构包括第一、第二主动带辊、从动带辊、输送带以及传输电机，进料口两侧各设置有一组输送带，两组输送带的前端分别绕于从动带辊上，其中一组输送带的尾端绕于第一主动带辊上，另一组输送带的尾端绕于第二主动带辊上。本技术的根茎类蔬菜收割机灵活小巧、结构简单、操作方便，大大提高了韭菜收割效率。

技术研发人员：邱雨,毕传栋,李嘉庆,贺懿慧,刘科,曹南西,童昊,李军,李鑫,李乐康
受保护的技术使用者：邱雨
技术研发日：20240617
技术公布日：2025/3/16
