一种复合滤棒的固件抗静电输送装置的制作方法

本技术涉及复合滤棒生产成型设备，更具体地说，尤其涉及一种复合滤棒的固件抗静电输送装置。

背景技术：

1、在滤棒生产过程中需要使用到复合成型机，复合成型机包括输送装置、成型纸输送装置和成型纸涂胶装置，输送装置将固件排序整理，然后输送到成型纸的包裹工序。

2、现有固件复合滤棒在成型机正常生产时，固件经振动盘排序后进入滤棒植入复合装置，一般使用振动盘震动排序理料，由于振动盘震动的时候静电是持续产生的，振动盘里的固件和振动盘本体碰撞摩擦，以及固件与固件自身之间摩擦会产生静电，静电吸附直接导致卡料，严重威胁着固件滤棒产品质量安全。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种复合滤棒的固件抗静电输送装置，导走固件5中的静电，安装方便，抗静电效果好。

2、本实用新型提供的技术方案如下：

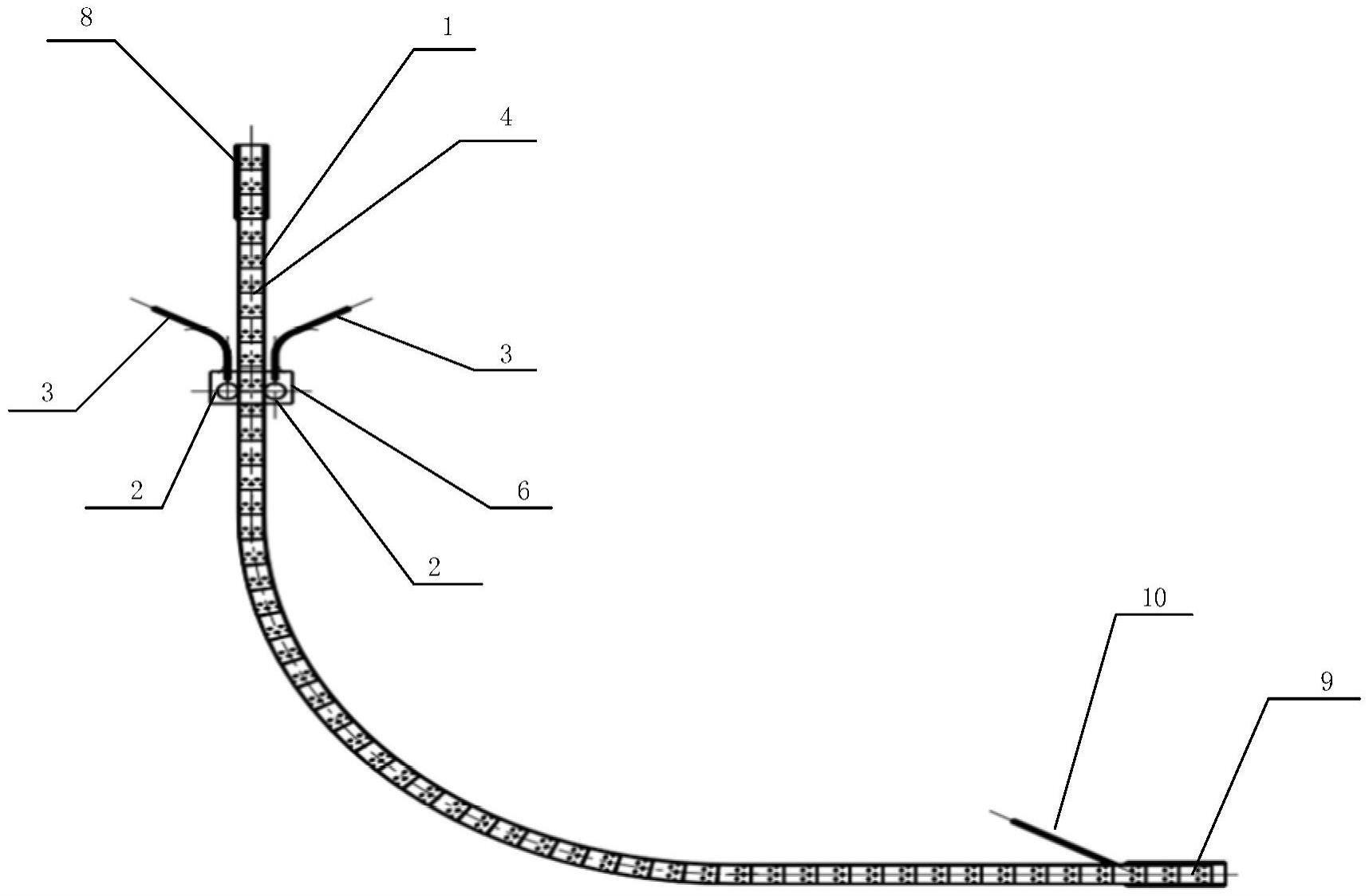

3、一种复合滤棒的固件抗静电输送装置，包括：

4、用于输送复合滤棒的多孔材料的开设有槽的输送管道；

5、设置在所述输送管道两侧的气流挡件；以及

6、正对所述气流挡件并向所述气流挡件与所述输送管道外壁之间输送气流的第一高频离子风嘴。

7、其中，所述气流挡件为圆柱体或椭圆柱体，所述圆柱体或椭圆柱体的轴心相互平行且与所述输送管道的轴心垂直。

8、其中，所述气流挡件的侧壁与所述输送管道外壁接触。

9、其中，所述输送管道开设有沿着管道流通方向的槽。

10、其中，所述气流挡件通过固定块固定在所述输送管道的两侧。

11、其中，所述气流挡件通过螺钉可拆卸安装在所述固定块上。

12、其中，所述第一高频离子风嘴正对所述气流挡件的最高点与所述输送管道外壁之间。

13、其中，所述输送管道的入口端连接有振动盘接口。

14、其中，所述输送管道的出口端设有第二高频离子风嘴。

15、其中，所述输送管道的出口端与复合机植入系统接口连接。

16、本实用新型的复合滤棒的固件抗静电输送装置，通过在输送管道外侧安装气流挡件，配合高频离子风嘴来缩小输送管理的管径，产生文丘里效应，固件也随之加速通过，克服了固件回吹的现象。

17、同时固件在通过被电离后产生的平衡稳定正负离子风吹过后，相应的带相反电荷的离子与其中和，从而消除静电，使得工艺更稳定。

技术特征：

1.一种复合滤棒的固件抗静电输送装置，其特征在于包括：

2.如权利要求1所述的复合滤棒的固件抗静电输送装置，其特征在于：

3.如权利要求2所述的复合滤棒的固件抗静电输送装置，其特征在于：

4.如权利要求3所述的复合滤棒的固件抗静电输送装置，其特征在于：

5.如权利要求4所述的复合滤棒的固件抗静电输送装置，其特征在于：

6.如权利要求5所述的复合滤棒的固件抗静电输送装置，其特征在于：

7.如权利要求6所述的复合滤棒的固件抗静电输送装置，其特征在于：

8.如权利要求7所述的复合滤棒的固件抗静电输送装置，其特征在于：

9.如权利要求8所述的复合滤棒的固件抗静电输送装置，其特征在于：

10.如权利要求1-9任一项所述的复合滤棒的固件抗静电输送装置，其特征在于：

技术总结
本技术公开一种复合滤棒的固件抗静电输送装置，包括：用于输送复合滤棒的多孔材料的开设有槽的输送管道；设置在所述输送管道两侧的气流挡件；以及正对所述气流挡件并向所述气流挡件与所述输送管道外壁之间输送气流的第一高频离子风嘴。本技术的复合滤棒的固件抗静电输送装置，通过在输送管道外侧安装气流挡件，配合高频离子风嘴来缩小输送管理的管径，产生文丘里效应，固件也随之加速通过，克服了固件回吹的现象。同时固件在通过被电离后产生的平衡稳定正负离子风吹过后，相应的带相反电荷的离子与其中和，从而消除静电，使得工艺更稳定。

技术研发人员：梅小明,邓鹏,秦院平,明杰,刘承钧,聂浩文
受保护的技术使用者：常德芙蓉大亚化纤有限公司
技术研发日：20221214
技术公布日：2024/1/12
