一种基于导油棉导油的新型电子烟的制作方法

本技术涉及电子烟领域，特别是涉及一种基于导油棉导油的新型电子烟。

背景技术：

1、香烟是烟草制品的一种，是将烟草烤干后切丝，然后以纸卷成长120mm，直径10mm的圆桶形条状。吸食时将其中一端点燃，然后在另一端用口吸咄产生的烟雾，目前全世界的烟民已经超过了13亿，人们非常享受吸烟的过程。但是吸烟对人的健康有很大危害，烟草燃烧后产生大量的焦油、尼古丁、烟碱、一氧化碳等物质，产生的烟气中有400多种致癌物质，并且会导致人恶心、眩晕和头痛。吸食香烟还会使人上瘾，鉴于香烟的诸多危害，后面，有人研发了电子烟来帮助人们摆脱传统香烟。

2、但是，现有的电子烟也存在一些不足之处，现有的一些电子烟将发热芯浸泡在烟油之中，会导致发热芯在发热过程中，过多的消耗烟油，如此不仅浪费了烟油，对人体健康也有不好的影响，并且，现有的这种将发热芯浸泡在烟油之中的电子烟结构，也限制了产品的结构开发；

3、还有，现有的一些电子烟其在包装运输时，由于其结构设计因素，往往是瓶体与主体装配在一起运输的，且此时瓶体内盛装有烟油，这种包装运输，会导致少量烟油漏出或渗透进主体内，这样不仅浪费了烟油，也有可能会导致主体内的电子元件损坏。

4、因此，需要研究一种新的技术方案来解决上述问题。

技术实现思路

1、为了解决上述现有技术的缺陷和不足，本实用新型提供了一种基于导油棉导油的新型电子烟，其通过将主体和瓶体可拆卸式设置，从而在运输时，瓶体和主体分开运输，从而能够保证导油棉与瓶体内的烟油在消费者使用前是隔绝状态，也能够防止瓶体内的烟油渗透进主体内，实现了运输时电子烟零漏油的目的；并且，本申请之电子烟通过导油棉来导油，能够让发热芯每次工作加热的烟油量能够保持稳定，从而提高用户的使用体验。

2、为实现上述目的，本实用新型采用如下之技术方案：

3、一种基于导油棉导油的新型电子烟，包括有主体和瓶体，所述主体设置有主控板、电池、发热芯、导油棉，所述主控板电性连接所述电池和发热芯，所述主控板还电性连接有启动开关；所述导油棉延伸至瓶体；所述发热芯与所述导油棉接触；所述主体对应所述发热芯设置有回流通道和出流通道，所述主体具有吸烟口，所述出流通道连通所述吸烟口；以及，所述瓶体可拆卸式连接于所述主体。

4、作为一种优选方案，所述导油棉具有容纳腔，所述发热芯设置于所述容纳腔。

5、作为一种优选方案，所述回流通道穿过所述导油棉。

6、作为一种优选方案，所述主体的左下侧形成有用于连接瓶体的安装位，所述瓶体位于所述安装位。

7、作为一种优选方案，所述导油棉的外侧面套设有套筒。

8、作为一种优选方案，所述启动开关为按键开关或者气流开关。

9、作为一种优选方案，所述气流开关为硅麦。

10、本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要是通过将主体和瓶体可拆卸式设置，从而在运输时，瓶体和主体分开运输，从而能够保证导油棉与瓶体内的烟油在消费者使用前是隔绝状态，也能够防止瓶体内的烟油渗透进主体内，实现了运输时电子烟零漏油的目的；并且，本申请之电子烟通过导油棉来导油，能够让发热芯每次工作加热的烟油量能够保持稳定，从而提高用户的使用体验；其次，相比较现有的一些电子烟直接将发热芯浸泡在储油棉或烟油之中而言，本申请之结构设计不会限制产品的开发结构和id结构。

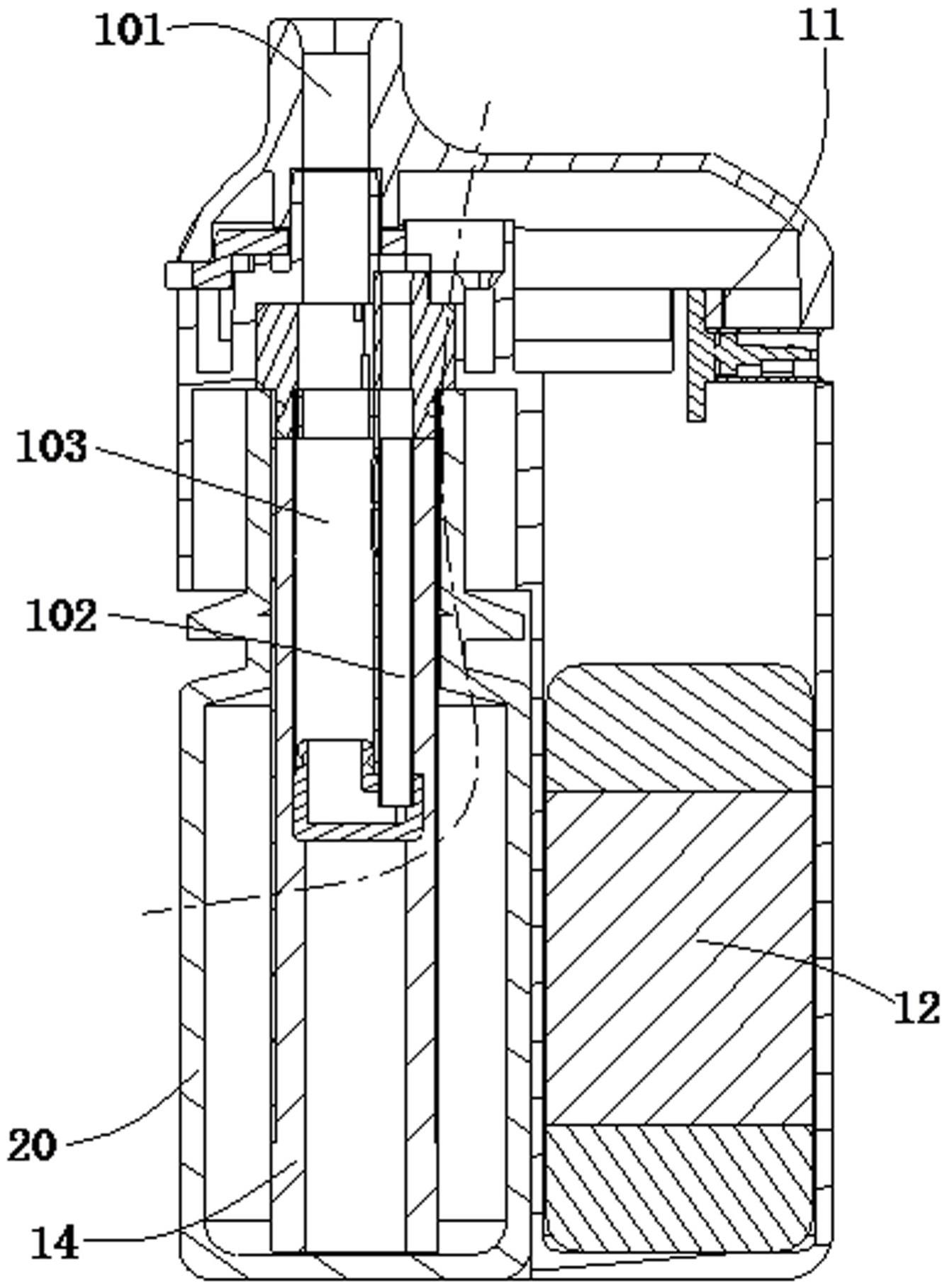

11、为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。

技术特征：

1.一种基于导油棉导油的新型电子烟，其特征在于：包括有主体和瓶体，所述主体设置有主控板、电池、发热芯、导油棉，所述主控板电性连接所述电池和发热芯，所述主控板还电性连接有启动开关；所述导油棉延伸至瓶体；所述发热芯与所述导油棉接触；所述主体对应所述发热芯设置有回流通道和出流通道，所述主体具有吸烟口，所述出流通道连通所述吸烟口；以及，所述瓶体可拆卸式连接于所述主体。

2.根据权利要求1所述的一种基于导油棉导油的新型电子烟,其特征在于：所述导油棉具有容纳腔，所述发热芯设置于所述容纳腔。

3.根据权利要求2所述的一种基于导油棉导油的新型电子烟,其特征在于：所述回流通道穿过所述导油棉。

4.根据权利要求2所述的一种基于导油棉导油的新型电子烟,其特征在于：所述主体的左下侧形成有用于连接瓶体的安装位，所述瓶体位于所述安装位。

5.根据权利要求1所述的一种基于导油棉导油的新型电子烟,其特征在于：所述导油棉的外侧面套设有套筒。

6.根据权利要求1所述的一种基于导油棉导油的新型电子烟,其特征在于：所述启动开关为按键开关或者气流开关。

7.根据权利要求6所述的一种基于导油棉导油的新型电子烟,其特征在于：所述气流开关为硅麦。

技术总结
本技术公开了一种基于导油棉导油的新型电子烟，包括主体和瓶体，所述主体设置有主控板、电池、发热芯、导油棉，所述主控板连接电池和发热芯；所述导油棉延伸至瓶体；所述发热芯与述导油棉接触；所述主体设置有回流通道和出流通道，所述主体具有吸烟口，所述出流通道连通吸烟口；所述瓶体可拆卸式连接于主体。如此，通过将主体和瓶体可拆卸式设置，从而在运输时，瓶体和主体分开运输，从而能够保证导油棉与瓶体内的烟油在消费者使用前是隔绝状态，也能够防止瓶体内的烟油渗透进主体内，实现了运输时电子烟零漏油的目的；并且，本申请之电子烟通过导油棉来导油，能够让发热芯每次工作加热的烟油量能够保持稳定，从而提高用户的使用体验。

技术研发人员：丁志渊
受保护的技术使用者：深圳市爱星旺电子科技有限公司
技术研发日：20230330
技术公布日：2024/1/13
