一种不滴水伞帽的制作方法

本发明涉及户外雨伞配件，具体涉及一种不滴水伞帽。

背景技术：

反向雨伞有一个非常明显的优点就是在收伞时，湿的一面被包裹在里面，外面是干燥的，雨水只能顺着珠尾和伞帽向下流出，可以打湿地面，中国专利公告号cn2701295y公开了一种单向集水装置，需与伞套罩着配合密封，才把雨伞密封起来，结构复杂，很长的伞套罩增加伞的重量，因为收拢的反向雨伞只有尾部很小的部分是湿的。

技术实现要素：

本发明所要解决的技术问题是提供一种不滴水伞帽。

为解决上述问题，本发明的技术方案是：一种不滴水伞帽，其特征在于：所述伞帽为刚性材料制成，所述伞帽上设置由弹性材料制成的密封环，所述伞帽内置吸水材料。

作为优选，所述伞帽的外表面涂有纳米防水材料。

作为优选，所述强吸水材料为海绵。

本发明的优点是:结构简单，美观大方，省材料，重量轻，弹性密封环在开伞时，擼到伞帽上，收伞帽时从伞帽上擼下来，由于密封环的弹性收缩，将雨伞湿的部分完全包在伞帽里。

附图说明

图1是本发明的打开示意图。

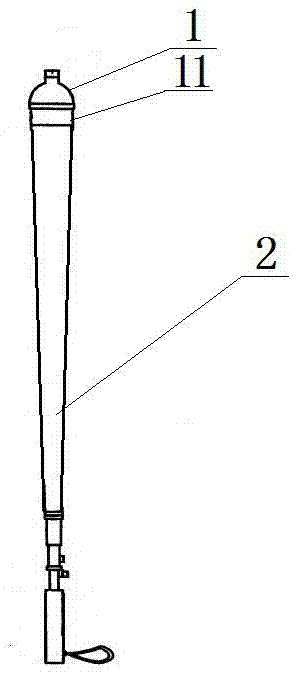

图2是本发明的收拢示意图。

图3是本发明的结构示意图。

图中，1为伞帽本体，11为弹性密封环，12为内螺纹，13为海绵，2为反向雨伞，21为伞中棒，22为外螺纹。

具体实施方式

以下结合附图和实施例对本发明做进一步说明。

如图1所示，所述伞帽本体1固定于反向雨伞2上，为刚性材料制成，此时反向雨伞2是打开状态。

如图2所示，所述反向雨伞2为收拢状态，反向雨伞2的珠尾被弹性密封环11包在内部，并且扎牢。

如图3所示，所述伞帽本体1内部内螺纹12和海绵13，所述弹性弹性密封环11固定于伞帽本体1上，所述伞帽本体1通过内螺纹12固定于伞中棒21的外螺纹22上，所述伞帽本体1内置环形海绵13，雨天收反向雨伞2时，所述弹性密封环11中没有固定在伞帽本体1的部分被从伞帽上擼下来，由于密封环的弹性收缩，将雨伞湿的部分完全包在由伞帽本体1和弹性密封圈11和反向雨伞2组成的密闭空间里，雨水都被海绵13吸收；到室内可以旋下伞帽本体1，挤去海绵13中的水后，再固定到反向雨伞2上来。

进一步优化，所述伞帽本体1的外表面涂有纳米防水材料（图略），附水能力进一步降低。

特别说明，图3中的伞中棒21也可以是具有外螺纹的伞帽外置上述结构或者是具有内螺纹的伞帽外置上述结构，简单地理解就是大伞帽内部套接小伞帽，这些都是本发明的简单替换，没有实质创新内涵，理所当然是本发明的保护范围。

技术特征：

技术总结
一种不滴水伞帽，所述伞帽为刚性材料制成，伞帽上设置弹性材料制成的密封环，伞帽内置强吸水材料。本发明的优点是:结构简单，美观大方，省材料，重量轻，弹性密封环在开伞时，撸到伞帽上，收伞帽时从伞帽上录下来，由于密封环的弹性将雨伞湿的部分完全包在伞帽中，防止雨水外溢。

技术研发人员：不公告发明人
受保护的技术使用者：上海倡想智能科技有限公司
技术研发日：2016.03.03
技术公布日：2017.09.12
