技术领域:
本发明涉及能够同时便携诸如公交卡一类的功能卡片的手机护套的使用方法及该手机护套的结构形式。
背景技术:
:
目前,人们使用的手机一般都会利用手机套来实施保护,并且,手机套仅仅只能够作为只有一个单一的功能而存在。如果,能够让手机套再能兼顾人们所需要的其他功能,岂不是更好吗?
技术实现要素:
:
本发明之目的:就是为了解决上述“岂不是更好”的问题。
本发明的关键在于:在手机护套的背面设置了在不影响手机各种功能设置位置的前提下又可以便携最需要的功能卡片的插卡卡套。
本发明的特点:
由于本发明在手机护套的背面,并且,又在避开了摄像头所在位置处,设置了功能卡片的插卡卡套,这就为手机套实现它的双功能创造了条件。
附图说明:

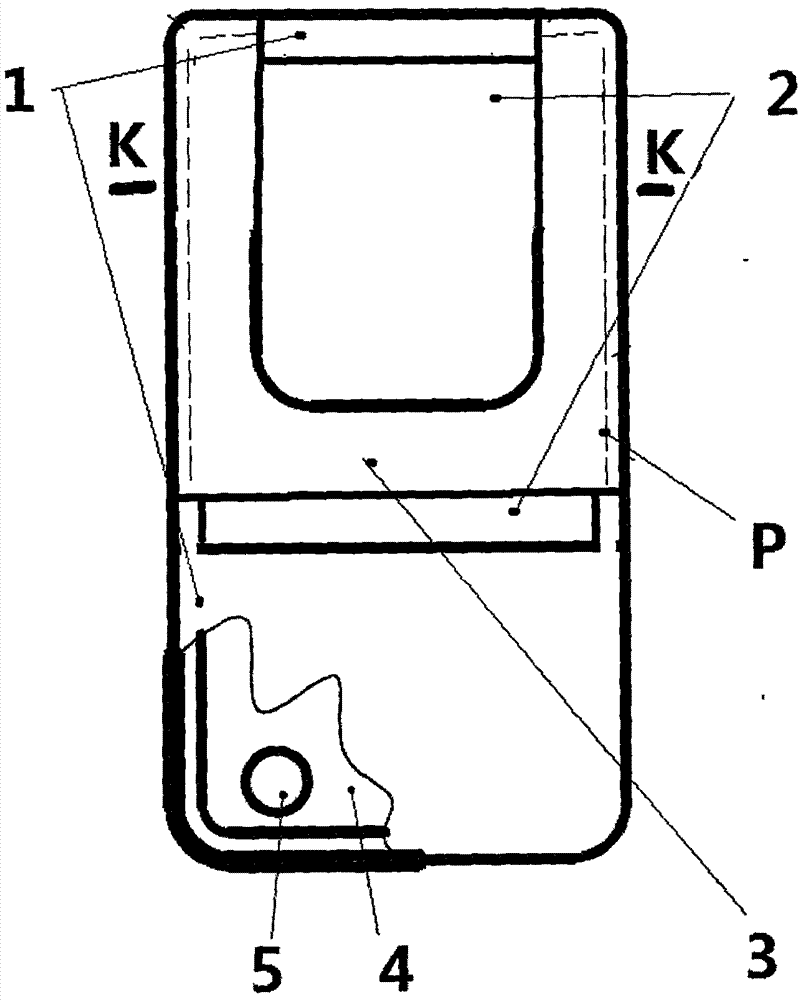

图1示意了本发明手机套的背面视图。
图2是图1中k-k断面的俯视图。
1:手机护套;2:插入手机护套上的功能卡;3:插卡卡套(单侧镂空的u字形卡套);4:手机;5:摄像头;p:插卡卡套在手机护套背面实施的黏合位置。
具体实施方式:
本发明的结构很简单,只要设法在手机护套1的背面按照附图1示意的黏合位置p设置了插卡卡套3——该设置同时也是指:最好是以手机护套1与插卡卡套3通过一次性塑料浇注成型的方式衔接相连。——同时,应该确保不能够影响摄像头5的工作,也就是必须在插入了功能卡2之后不会遮挡摄像头5。
好在各种功能卡2的尺寸都是一样的,只要让该插卡卡套3形成的插卡容积的平面:在长度方向上小于8.5公分(让功能卡2稍许露出该插卡卡套3),宽度方向上大于5.4公分(让功能卡2能够插入该插卡卡套3)就行,也就是可从插卡卡套3与手机护套1两者形成的宽度缝隙中插入功能卡2并予以存放即可。
为了实现本发明之目的,拟采用以下的技术:
本发明包括手机护套1;
其特征在于:
一.结构上:
在手机护套1的背面设置了能够放置与公交卡同等大小的功能卡2的插卡卡套3;
所述的插卡卡套3的形状采用单侧部位镂空的u字形形状;
所述的插卡卡套3所设置的位置在便捷功能卡2使用时不能够影响摄像头5的正常工作;
所述的插卡卡套3与手机护套1两者之间形成的宽缝隙能够方便地从中插入功能卡2予以存放;
二.本发明的使用方法:
需要手机护套1携卡使用时,只要将个人认为经常需要使用的功能卡2(例如:公交卡)从插卡卡套3与手机护套1之间敞开的宽缝隙中插入,再让功能卡2的另~端(底端)露出u字形插卡卡套3的开口外露部位并使其触及到该插卡卡套3的底部;
欲从手机护套1上取出卡时,利用手指在u字形开口外露部位中向着上述宽缝隙的方向顶推外露的功能卡2的底端,最后再利用手指将外露于该宽缝隙部分的功能卡2从该宽缝隙中全部以拉拔的方式取出。
手机护套1的结构形式:
在手机护套1的背面设置了能够放置与公交卡同等大小的功能卡2的插卡卡套3;
所述的插卡卡套3所设置的位置在便捷功能卡2使用时不能够影响摄像头5的正常工作;
所述的插卡卡套3的形状能够确保:在插卡卡套3外侧的手指能够伸进插卡卡套3内侧顶推其内侧的功能卡2位移。
