一种暖鼻型呼吸口罩及气流组织方法与流程

本发明属于口罩的技术领域，特别是涉及一种暖鼻型呼吸口罩及气流组织方法。

背景技术：

冬季，为了抵御寒风的侵袭，尤其是患口鼻炎症或者感冒的人员经常选择口罩作为保暖防护工具，但是传统的口罩仅仅达到了保护口鼻不受寒风的侵袭，却忽略了口罩内部与口罩外部之间的空气流通受阻问题，人员会经常吸入刚刚呼出的污浊气体，使人员的健康受到威胁。因此，通过一种新型的气流组织方式，使按照该方法设计的新型呼吸口罩不仅可以抵御寒风的侵袭，更可以保证人员可以时刻呼吸到新鲜空气，避免刚呼出的气体所造成的二次危害。

技术实现要素：

本发明所要解决的技术问题是提供一种暖鼻型呼吸口罩及气流组织方法，在呼吸过程中及时排出呼出气体并吸入新鲜空气，并对吸入的寒冷新鲜空气进行温热降低寒冷刺激。

本发明解决其技术问题所采用的技术方案是提供一种暖鼻型呼吸口罩，包括包装外层和固定线，所述固定线对称设置于包装外层的左右两侧，所述包装外层内设有鼻腔模块和双层软管，所述鼻腔模块在包装外层的后侧为敞口结构，所述双层软管的一端与鼻腔模块连通、另一端为从包装外层内部引出的开口，所述双层软管通过软管隔层分为吸气通道和排气通道，所述双层软管和软管隔层采用导热材料制成，所述吸气通道位于排气通道的后侧、贴近人体面部，所述吸气通道内部设有吸气单向阀片，所述排气通道内部设有排气单向阀片。

所述吸气通道的进气口处设有可更换式滤芯。

所述双层软管在包装外层内部呈s型布置。

所述吸气单向阀片设置于吸气通道的出气口处，所述排气单向阀片设置于排气通道的进气口处。

所述双层软管和软管隔层采用导热硅胶材料制成。

所述导热硅胶材料的导热系数为1.2w/m·k。

所述鼻腔模块的结构与人体鼻子的轮廓相匹配。

所述固定线采用弹性纺织材料制成。

本发明解决其技术问题所采用的另一技术方案是提供一种上述的暖鼻型呼吸口罩的气流组织方法，包括以下步骤：

(1)人体吸气时，鼻腔模块内部形成负压，迫使吸气单向阀片打开，排气单向阀片关闭，吸气结束，吸气单向阀片关闭，新鲜冷空气保存在吸气管道内部；

(2)人体呼气时，鼻腔模块内部形成正压，迫使排气单向阀片打开，吸气单向阀片关闭，呼气结束，排气单向阀片关闭，呼出的温热气体保存在排气通道内部。有益效果

在本发明中，通过双层软管的双通道结构，解决了口罩内部与口罩外部之间的空气流通受阻问题，避免吸入之前呼出的气体对健康产生不良影响；利用人体恒温和呼出气体余热的原理，充分利用了排气通道内部呼出气体的温度以及人体的温度对吸气管道内部的寒冷新鲜空气进行温热，从而保证患者可以时刻呼吸温热新鲜的空气。另外，通过在吸气通道的进气口处设有可更换式滤芯，同时可达到防治霾等细小颗粒物进入口鼻的作用。

附图说明

图1为本发明的结构示意图。

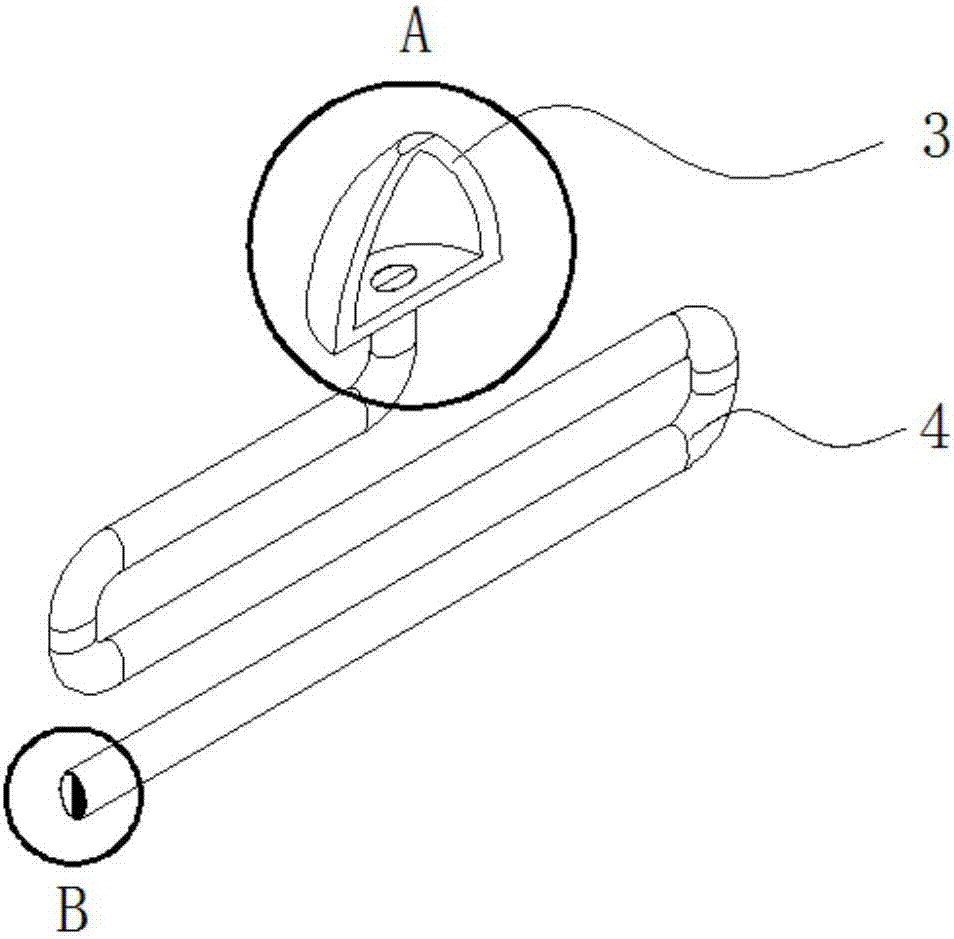

图2为本发明鼻腔模块与双层软管连接的结构示意图。

图3为图2中a部位的放大结构示意图。

图4为图3中b部分的放大结构示意图。

图5为本发明吸气时气流组织方法示意图。

图6为本发明排气时气流组织方法示意图。

具体实施方式

下面结合具体实施例，进一步阐述本发明。应理解，这些实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于

本技术：
所附权利要求书所限定的范围。

如图1-6所示的一种暖鼻型呼吸口罩，包括包装外层2和固定线1，固定线1采用弹性纺织材料制成，对称设置于包装外层2的左右两侧。

包装外层2内设有鼻腔模块3和双层软管4。鼻腔模块3在包装外层2的后侧为敞口结构，鼻腔模块3的结构与人体鼻子的轮廓相匹配。双层软管4在包装外层2内部呈s型布置，上端口与鼻腔模块3连通，下端口为从包装外层2内部引出。

双层软管4通过软管隔层5分为吸气通道6和排气通道7，吸气通道6位于排气通道7的后侧、贴近人体面部。吸气通道6的进气口处设有可更换式滤芯8，可达到防治霾等细小颗粒物进入口鼻的作用，吸气通道6内部设有吸气单向阀片9，吸气单向阀片9设置于吸气通道6的出气口处，排气通道7内部设有排气单向阀片10，排气单向阀片10设置于排气通道7的进气口处。双层软管4和软管隔层5采用导热硅胶材料制成，导热硅胶材料的导热系数为1.2w/m·k。

下面提供一种暖鼻型呼吸口罩的气流组织方法，包括以下步骤：

(1)人体吸气时，鼻腔模块3内部形成负压，迫使吸气单向阀片9打开，排气单向阀片10关闭，吸气结束，吸气单向阀片9关闭，新鲜冷空气保存在吸气管道6内部；

(2)人体呼气时，鼻腔模块3内部形成正压，迫使排气单向阀片10打开，吸气单向阀片9关闭，呼气结束，排气单向阀片10关闭，呼出的温热气体保存在排气通道7内部。

该暖鼻型呼吸口罩通过双层软管4的双通道结构，不仅解决了普通口罩内部与口罩外部之间的空气流通受阻问题，同时避免吸入之前呼出的气体对健康产生不良影响。利用人体恒温和呼出气体存在余热的原理，充分利用了排气通道内部呼出气体的温度以及人体的温度对吸气管道内部的寒冷新鲜空气进行温热，从而保证患者可以时刻呼吸温热新鲜的空气。

技术特征：

技术总结
本发明涉及一种暖鼻型呼吸口罩及气流组织方法，包括包装外层和固定线，固定线对称设置于包装外层的左右两侧，包装外层内设有鼻腔模块和双层软管，鼻腔模块在包装外层的后侧为敞口结构，双层软管的一端与鼻腔模块连通、另一端为从包装外层内部引出的开口，双层软管通过软管隔层分为吸气通道和排气通道，双层软管和软管隔层采用导热材料制成，吸气通道位于排气通道的后侧、贴近人体面部，吸气通道内部设有吸气单向阀片，排气通道内部设有排气单向阀片。本发明解决了口罩内部与口罩外部之间的空气流通受阻问题，利用排气通道内部呼出气体的温度以及人体的温度对吸气管道内部的寒冷新鲜空气进行温热，从而保证患者可以时刻呼吸温热新鲜的空气。
