一种有底包凳的制作方法

技术领域：

本发明属于包具技术领域，特别涉及一种可变形后作为凳子使用的包具。

技术背景：

随身携带包具是很多人的生活习惯，也是户外作业人员如电力检修工人的必备工装，虽然部分硬质箱包产品可在必要时作为凳子使用，但由于非专用设计，相对适宜坐人的箱包往往尺寸大且固定，以旅行箱类为主。

现有向凳子功能优化的箱包类产品，如《带有折叠凳的旅行包》cn201220154751、《两用便携凳包》cn85200748等，均采用折叠凳机构置于包外形式，折凳机构外观特征明显，美观性差。

技术实现要素：
：

本发明一种有底包凳发明目的：提供一种内置折凳机构，外观特征不突出的包凳设计，以利于该类产品的使用推广。

一种有底包凳，包括容腔、包体、包盖和内铰骨架；其中，包体为至少由前后左右四面环形连接形成的方型，包体各面均设置有双层材料缝合形成的夹层结构；内铰骨架由立板和折板组成，立板有两块，平行对称布置，立板两侧端均设置有铰接端，铰接端分别连接折板，折板共四块，成对铰接，两立板通过铰接的折板相互连接。

内铰骨架均设置在包体夹层结构内，包体上沿处设置有包盖；包盖、立板和折板均采用硬质材料，包盖在展开时可横架在两块立板上沿上形成凳面，容腔贴附立板设置。

上述结构中，当立板、折板间各铰接部折合、两立板间距缩至最小时，本设计整体体积压缩至最小，折凳外观特征得到隐藏，外观为包；当立板、折板间各铰接部展开，两立板间距扩大，立板与折板形成可纵向承力并维持稳定的框架，硬质包盖横置于两立板上沿间即可形成凳子结构，达到设计功能。内铰骨架隐蔽于包体夹层内，其包体材质可选用与容腔材质相同的材料如皮、革、布料等，以获得较好的外观，包具展开后容积扩大，并且有硬质的内铰骨架支撑，可用于体积大、重量重物品的携行。

折合时，立板下缘杆与折板下缘杆相对t轨板向中靠拢，通过杆间距限位装置推挤折升杆，使折升杆绕角横杆向上转动，对包底进行托举，使折合后的包底向内收拢，防止钩挂损坏。

优选的，立板与折板设置有镂空，减轻内铰骨架重量，以方便携带。

优选的，内铰骨架还包括托底折板，托底折板由对称的两块托底板相互铰接连接形成，并铰接连接在立板下端；采用该设计时，包体应设置底面，该底面与四周各立板、折板下端处连接并设置夹层容纳托底折板，使包体展开为凳状时的内部空间可用于承装物品，提高包凳的可用容积，当包体折合时，托底折板折合使该底面向上收折，防止探出立板遮罩区域造成损坏。

进一步的，为防止托底折板在展开后反折触地造成相关位置磨损，托底板相互铰接处设置有限位装置。

进一步的，限位装置为弹簧，安装在托底板间铰轴上。

优选的，包盖长度小于立板最大可用间距，包盖可折入两立板之间，使包盖在包凳折合状态下可由两立板夹持固定。

本发明一种有底包凳的有益效果：通过为包具设置铰接的骨架机构，使包具具备了变形展开为凳子的效果，补充了社会基础设施建设，方便人们出行，并可在必要时扩大包具容积，有较高市场价值。

附图说明：

图1为本发明一种有底包凳内铰骨架整体结构示意图；

图2为本发明一种有底包凳展开状态的折升护角结构示意图；

图3为本发明一种有底包凳展开状态的折升护角侧视结构示意图；

图4为本发明一种有底包凳折合状态的折升护角结构示意图；

图5为本发明一种有底包凳折合状态的折升护角侧视结构示意图；

图6为本发明一种有底包凳展开状态的折升护角俯视剖视结构示意图；

图7为本发明一种有底包凳展开状态安装结构示意图；

图8为本发明一种有底包凳展开状态折升护脚局部安装结构示意图；

图9为本发明一种有底包凳具体实施例侧视结构示意图。

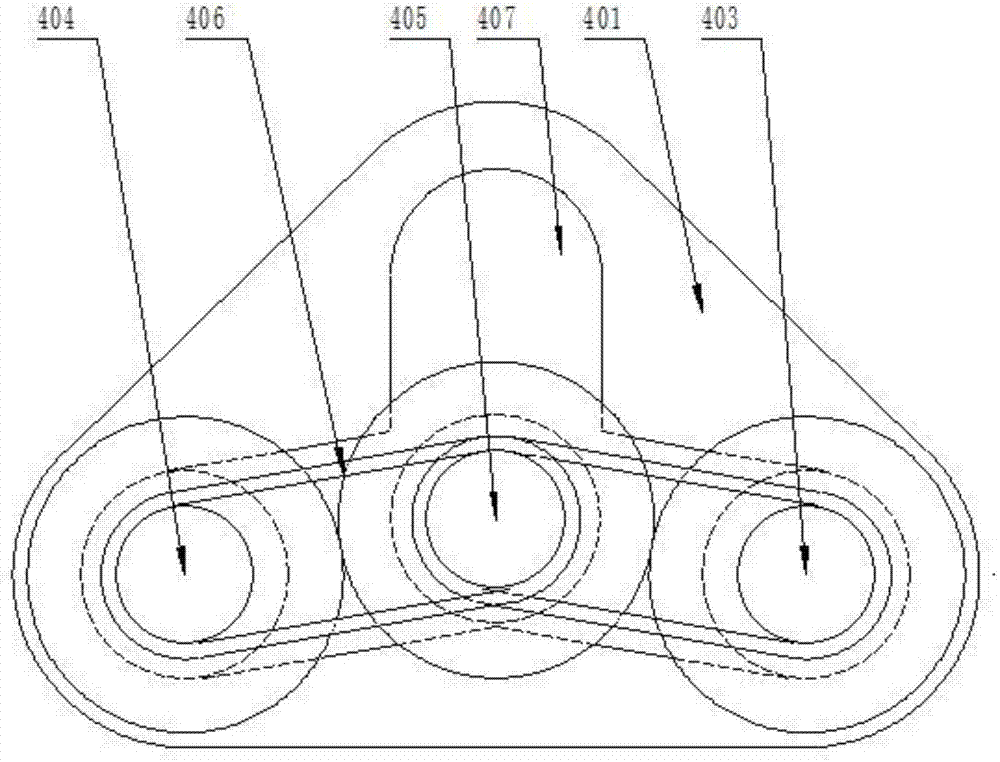

图中，立板1、折板2、托底折板3、折升护角4、t轨板401、角横杆402、立板下缘杆403、折板下缘杆404、折升杆405、杆间距限位装置406、t型导轨槽407、连接杆408、包盖5、侧容腔6。

具体实施方式：

一种有底包凳，外观为方箱手提包，其由方形包体6、内铰骨架、内包盖和侧容腔6组成；其中内铰骨架由立板1、折板2和托底折板3组成，立板1有两块，平行对称布置，立板1两侧端均设置有铰接端，铰接端分别连接折板2，折板2共四块，成对铰接，两立板1通过铰接的折板2相互连接，托底折板3由对称的两块托底板相互铰接连接形成，并铰接连接两立板下端，托底板相互连接的铰轴上安装有限位弹簧。

内铰骨架底部四角，立板1与折板2铰接处底端分别安装有折升护角4，折升护角4由t轨板401、角横杆402、立板下缘杆403、折板下缘杆404、折升杆405和杆间距限位装置406组成，t轨板401为弧形板，其上镂空设置t型导轨槽407，t轨板401凹面侧设置有连接杆408，与角横杆402连接固定，t轨板401顶部与立板1、折板2间的铰轴可转动连接，角横杆402两端分别与立板下缘杆403、折板下缘杆404铰接，角横杆402中部与折升杆405铰接；立板下缘杆403、折板下缘杆404、折升杆405均穿过t型导轨槽407并通过杆间距限位装置406相互定距，立板下缘杆403外端与立板1下缘铰接，折板下缘杆404外端与折板2下缘铰接，立板下缘杆403与折板下缘杆404分别可在t型导轨槽407横部一端往复运动，折升杆405可在t型导轨槽407纵部往复运动。

方形包体为有底方箱状，各面均为双层结构，并相互缝合形成夹层，内铰骨架各部均设置在夹层内。侧容腔6有两个，分别设置于两立板外侧，侧容腔6外缘内侧设置有拉索或扣子作为固定件，在包凳折合时连接固定内铰骨架和包体。包盖5铰接在一立板1上沿，其长度小于两立板1间最大可用间距，在作为凳子使用时，其外端可担在另一立板1上沿上，并通过托底折板3铰轴处限位弹簧对立板1间距弹性限位以固定，作为凳面，作为提包携带时，其可折入两立板1间。

技术特征：

技术总结
本发明属于包具技术领域，特别涉及一种可变形后作为凳子使用的包具；一种有底包凳，包括容腔、包体、包盖和内铰骨架；其中，包体为至少由前后左右四面环形连接形成的方型，包体各面均设置有双层材料缝合形成的夹层结构；内铰骨架由立板和折板组成，立板有两块，平行对称布置，立板两侧端均设置有铰接端，铰接端分别连接折板，折板共四块，成对铰接，两立板通过铰接的折板相互连接；本发明一种有底包凳的有益效果：通过为包具设置铰接的骨架机构，使包具具备了变形展开为凳子的效果，补充了社会基础设施建设，方便人们出行，并可在必要时扩大包具容积，有较高市场价值。

技术研发人员：张铁
受保护的技术使用者：张铁
技术研发日：2017.06.23
技术公布日：2017.09.05
