带有折叠椅的行李箱的制作方法

本发明涉及一种行李箱，具体涉及一种带有折叠椅的行李箱。

背景技术：

拉杆箱，由于其使用便捷、容量大以及结实耐用等特点成为了人们出差旅行必不可少的装备，然而人们在候车或者乘坐火车时候经常没有座位，所以人们在候车火车乘坐火车时候需要扶着行李箱站着，然而长时间站立会使得人非常疲劳，伤筋动骨，这也就使得另一种行李箱—带有折叠椅的行李箱出现在人们是生活之中，然而如专利号为cn201120148049.3的一种带折叠椅的行李箱，虽然可以使得人们在候车或者乘坐火车没有座位是可以进行休息，然而由于行李箱底部设有滑轮，候车室中人流涌动，火车在前行和停止中循环，这也就造成了在休息过程中可能会发生行李箱移动，便会导致休息中的旅人发生意外，造成身体损伤。

技术实现要素：

本发明是为了解决背景技术中的问题，提供一种既能使得旅人在旅途过程中进行休息又能防止行李箱发生移动，对旅人造成意外损伤的一种带折叠椅的行行李箱。

为了使本发明达到所需要的技术效果，本发明选用如下技术方案：一种带有折叠椅的行李箱，包括箱体以及设在箱体背面的拉杆，所述箱体底部设有滑轮，所述箱体背面设有固定面，所述固定面封盖在拉杆上，所述固定面底部设有固定杆，所述固定杆上设有防滑杆，所述防滑杆通过固定杆固定在箱体上，所述箱体顶部设有上提手，所述箱体侧面设有内凹槽，所述内凹槽设有折叠椅，所述折叠椅包括椅面和支撑腿架。

优选地，所述固定杆为“t”型杆。

优选地，所述防滑杆设有滑槽，所述防滑杆可用过滑槽在固定杆上滑动和转动。

优选地，所述防滑杆为“l”型杆。

优选地，所述折叠椅通过合页连接箱体。

优选地，所述箱体设有夹具，所述夹具固定折叠椅于内凹槽中。

优选地，所述支撑腿架为可伸缩腿架。

工作原理及有益效果：旅人使用本发明行李箱的过程中需要休息时，可先滑动并转动防滑杆，使得防滑杆阻止箱体底部的滑轮滑动，防止旅人在休息过程中发生意外，对身体造成伤害，然后便可将固定折叠椅的夹具打开，将折叠椅打开饼撑开支撑腿架，进行休息，而在休息结束后，可收起折叠椅并通过夹具将其继续固定在内凹槽内，然后转动反向滑动防滑杆将防滑杆收起，继续进行行李箱的使用。

附图说明

图1为本发明整体结构图。

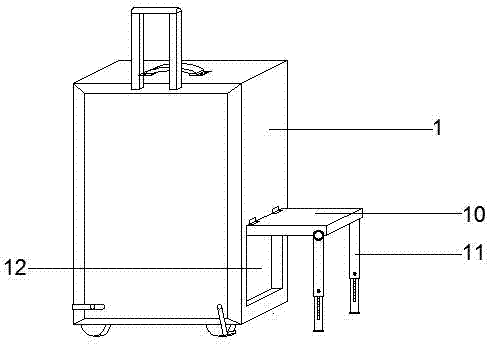

图2为本发明打开折叠椅结构图。

图中标注为：1、箱体；2、拉杆；3、滑轮；4、固定面；5、固定杆；6、防滑杆；7、上提手；8、折叠椅；9、合页；10、椅面；11、支撑腿架；12、内凹槽；13、夹具。

具体实施方式

为了使本发明提供的行李箱达到所期望的技术效果，解决背景技术中的问题，下面结合附图以及具体实施方式对本发明进行阐述说明。

如图1所示的带有折叠椅的行李箱，包括箱体1以及设在箱体1背面的拉杆2，所述箱体1底部设有滑轮3，所述箱体1背面设有固定面4，所述固定面4封盖在拉杆2上，所述固定面4底部设有固定杆5，所述固定杆5上设有防滑杆6，所述防滑杆6通过固定杆5固定在箱体1上，所述箱体1顶部设有上提手7，所述箱体侧面设有内凹槽12，所述内凹槽12设有折叠椅8，所述折叠椅包括椅面10和支撑腿架11。

作为优选，所述固定杆为“t”型杆。

作为优选，所述防滑杆设有滑槽，所述防滑杆可用过滑槽在固定杆上滑动和转动。

作为优选，所述防滑杆为“l”型杆。

作为优选，所述折叠椅通过合页连接箱体。

作为优选，所述箱体设有夹具，所述夹具固定折叠椅于内凹槽中。

作为优选，所述支撑腿架为可伸缩腿架。

旅人使用本发明行李箱的过程中需要休息时，可先滑动并转动防滑杆6，使得防滑杆阻止箱体底部的滑轮3滑动，防止旅人在休息过程中发生意外，对身体造成伤害，然后便可将固定折叠椅8的夹具13打开，将折叠椅8打开并撑开支撑腿架11，进行休息，而在休息结束后，可收起折叠椅8并通过夹具13将其继续固定在内凹槽12内，然后转动反向滑动防滑杆将防滑杆6收起，继续进行行李箱的使用。

技术特征：

技术总结
本发明涉及一种行李箱，具体涉及一种带有折叠椅的行李箱，包括箱体以及设在箱体背面的拉杆，箱体底部设有滑轮，箱体背面设有固定面，固定面封盖在拉杆上，固定面底部设有固定杆，固定杆上设有防滑杆，防滑杆通过固定杆固定在箱体上，箱体顶部设有上提手，箱体侧面设有内凹槽，内凹槽设有折叠椅，折叠椅包括椅面和支撑腿架，既能使得旅人在旅途过程中进行休息又能防止行李箱发生移动，对旅人造成意外损伤。

技术研发人员：占丹丹
受保护的技术使用者：合肥诺邦生物科技有限公司
技术研发日：2017.07.14
技术公布日：2017.10.24
