一种旅游团队防失散手环的制作方法

本发明涉及旅游服务技术领域，具体为一种旅游团队防失散手环。

背景技术：

手环是人类发展历史上的一种配饰，在不同时期不同场合对于不同的人物具有不同的意义。市场上有各式各样材质的手环，已成为一种时尚元素。而如今已演变出智能手环、运动手环等优化智能产品，智能手环是一种穿戴式智能设备，通过手环，用户可以记录日常生活中的锻炼、睡眠、部分还有饮食等实时数据，并将这些数据与手机、平板、ipodtouch同步，起到通过数据指导健康生活的作用。

在团队旅行的过程中，由于导游无法时刻估计每一个旅客的感受，因此常发生一些旅客与团队失散等状况，大部分旅行团选择标志性的帽子衣服等，但与团队的失散往往是旅客自身注意力分散造成的，因此贴身的提醒更能及时防止失散发生的可能性，而简易的蓝牙手环，刚好合适作为贴身提醒工具使用。

所以，如何设计一种旅游团队防失散手环，成为我们当前要解决的问题。

技术实现要素：

本发明的目的在于提供一种旅游团队防失散手环，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种旅游团队防失散手环，包括手环和工作模块，所述手环内侧安装有亲肤层，所述亲肤层与手环紧密连接，所述手环顶部安装有工作模块，所述工作模块与手环镶嵌连接，所述工作模块一侧安装有纽扣式开关，所述开关与手环固定连接，所述工作模块一端安装有外侧有防水层的蓝牙开关，所述蓝牙开关与手环固定连接，所述工作模块外侧安装有防水层，所述工作模块内部安装有信号处理器，所述信号处理器与工作模块固定连接，所述工作模块表面安装有音响，所述音响与信号处理器信号连接，所述工作模块内部安装有蓄电池，所述蓄电池顶端安装有充电接口，所述充电接口与工作模块固定连接，所述充电接口顶端安装有防水封盖，所述防水封盖与充电接口固定连接，所述蓄电池一侧安装有电缆，所述信号处理器与蓄电池通过电缆固定连接。

进一步的，所述手环末端安装有调节末端，所述调节末端与手环固定连接。

进一步的，所述音响外侧安装有传声防水区，所述传声防水区厚度略低于防水层。

进一步的，所述音响一侧安装有提示灯，所述提示灯与信号处理器信号连接。

进一步的，所述开关与蓄电池电性连接，所述蓝牙开关与信号处理器电性连接。

与现有技术相比，本发明的有益效果是：该种旅游团队防失散手环，通过手环能够将装置便捷戴在手腕上，亲肤层能够使装置同时适用于一些敏感性皮肤的旅客，防止出现过敏症状，调节末端可调节手环松紧，开口的设计更适用于手腕粗细不同的人群，防水层能够防止在旅行娱乐过程中装置进水损坏，音响和提示灯能够在离开景点前的集合时间内及时通知提示到每一个旅客，防止旅客出现没有听到集合通知或独自走散的情况。

附图说明

图1是本发明的整体结构示意图；

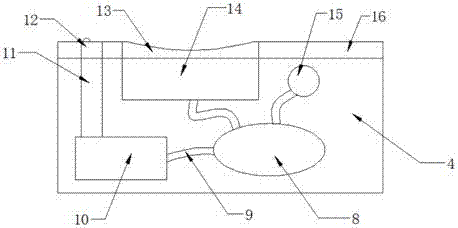

图2是本发明的工作模块局部结构示意图；

图中：1-手环；2-亲肤层；3-调节末端；4-工作模块；5-蓝牙开关；6-防水区；7-开关；8-信号处理器；9-电缆；10-电池；11-充电接口；12-防水封盖；13-传声防水区；14-音响；15-提示灯；16-防水层。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种旅游团队防失散手环，包括手环1和工作模块4，所述手环1内侧安装有亲肤层2，所述亲肤层2与手环1紧密连接，所述手环1顶部安装有工作模块4，所述工作模块4与手环1镶嵌连接，所述工作模块4一侧安装有纽扣式开关7，所述开关1与手环1固定连接，所述工作模块4一端安装有外侧有防水层的蓝牙开关5，所述蓝牙开关5与手环1固定连接，所述工作模块4外侧安装有防水层16，所述工作模块16内部安装有信号处理器8，所述信号处理器8与工作模块4固定连接，所述工作模块4表面安装有音响14，所述音响14与信号处理器8信号连接，所述工作模块4内部安装有蓄电池10，所述蓄电池10顶端安装有充电接口11，所述充电接口11与工作模块4固定连接，所述充电接口11顶端安装有防水封盖12，所述防水封盖12与充电接口811固定连接，所述蓄电池10一侧安装有电缆9，所述信号处理器8与蓄电池10通过电缆9固定连接。

进一步的，所述手环1末端安装有调节末端3，所述调节末端3与手环1固定连接，便于调节手环的粗细，广泛适用于不同人群。

进一步的，所述音响14外侧安装有传声防水区13，所述传声防水区13厚度略低于防水层16，防水的基础上更便于音响14声音的传播，起到提醒效果。

进一步的，所述音响14一侧安装有提示灯15，所述提示灯15与信号处理器8信号连接，能够辅助提醒工作的进行。

进一步的，所述开关7与蓄电池10电性连接，所述蓝牙开关5与信号处理器8电性连接，便于控制装置内部的信号处理器8。

工作原理：在组织团队旅游时，团队成员均带上防失散手环，由导游佩戴扩音器，将所有防失散手环与扩音器通过蓝牙配适，长按蓝牙开关5，提示灯亮起，即唤醒信号处理器8成功，随即可以配适扩音器，每次使用完毕应当清除配适记录，防止影响下次使用效果，每次使用完毕后，通过充电接口11对蓄电池10进行充电即可再次使用。

旅行过程中，旅客将手环1戴在手腕上，调节末端3可调节手环松紧，开口环的设计更适用于手腕粗细不同的人群，亲肤层2能够使本产品同时适用于一些敏感性皮肤的旅客，防止出现过敏症状，防水层12则能够防止在旅行娱乐过程中装置进水损坏。

在离开景点时，常需要团队集合，防止有人走散，此时导游将扩音器调节至使用方失散手环播音的模式，开始挺行旅客进行集合。此时音响14将播放导游的声音，同时提示灯15开始闪烁引起旅客注意，能够在离开景点前的集合时间内及时通知提示到每一个旅客，防止旅客出现没有听到集合通知或独自走散的情况。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种旅游团队防失散手环，包括手环和工作模块，所述手环内侧安装有亲肤层，所述工作模块表面安装有音响，所述手环末端安装有调节末端，所述音响外侧安装有传声防水区，所述传声防水区厚度略低于防水层，所述音响一侧安装有提示灯。该种旅游团队防失散手环，通过手环能够将装置便捷戴在手腕上，亲肤层能够使装置同时适用于一些敏感性皮肤的旅客，防止出现过敏症状，调节末端可调节手环松紧，开口的设计更适用于手腕粗细不同的人群，防水层能够防止在旅行娱乐过程中装置进水损坏，音响和提示灯能够在离开景点前的集合时间及时通知提示到每一个旅客，防止旅客出现没有听到集合通知或独自走散的情况。

技术研发人员：吴建平
受保护的技术使用者：吴建平
技术研发日：2017.10.09
技术公布日：2018.01.19
