一种用于绕包光袋的改进型模板组件的制作方法

本实用新型涉及制衣设备领域，尤其涉及一种用于绕包光袋的改进型模板组件。

背景技术：

在口袋缝制过程，口袋底袋布比对大小进行修剪，袋布压0.6明线，时间长，不圆顺，需要技能达到a、b级的员工才能完成，从而导致生产人力成本居高不下，生产效率一直无法得到提升。

技术实现要素：

有鉴于此，有必要提供一种操作简单，且有效提高生产效率的一种用于绕包光袋的改进型模板组件。

一种用于绕包光袋的改进型模板组件，包括台座和模板组件，所述台座设有若干插槽，所述插槽口径大于模板组件的厚度，插槽内腔两侧设有卡紧器，所述卡紧器包括圆珠、固定杆、活动杆和弹簧；在台座的表面中间位置处设有手柄，所述插槽是用于存放收纳模板组件；所述模板组件包括38号、39号、40号和41号规格的模板，所述模板的上方左侧角为月牙状，其附近设有凹孔，模板的下方右侧角为弧形，模板的下方左侧角为圆角形。

进一步地，所述圆珠凸出于插槽内腔表面，圆珠底部固定在固定杆一端，固定杆的另一端连接着弹簧，所述活动杆固定在固定杆的表面；所述凹孔的孔径大小与圆珠的大小是一致。

进一步地，模板组件使用后统一放置在台座的插槽内，插槽内的卡紧器固定模板组件，模板组件的模板上设有凹孔，凹孔的孔径大小与圆珠的大小是一致。

进一步地，弹簧推动固定杆，设在固定杆上的圆珠卡住在凹孔内，所述活动杆通过手动拨动，圆珠退出凹孔内，模板被顺利的拿出。

进一步地，取出38号模板，38号模板对准口袋底袋片放置好，裁片以38号模板和口袋底袋片为基准放置，绕38号模板边缘在袋布上车第一道线，修剪后，在袋布上车第二、第三道明线，取回38号模板，把38号模板插入台座的插槽内。

相对于现有的技术，本实用新型的有益效果：模板对准口袋底袋片放置好，裁片以模板和口袋底袋片为基准放置，绕模板边缘在袋布上车第一道线，修剪后，在袋布上车第二、第三道明线，使用模板后，车缝口袋变得简单，有效的降低了员工的车缝技能，车缝出来的口袋品质通过模板的使用得到了保证，同时，大大节约了时间，提示了效率。

附图说明

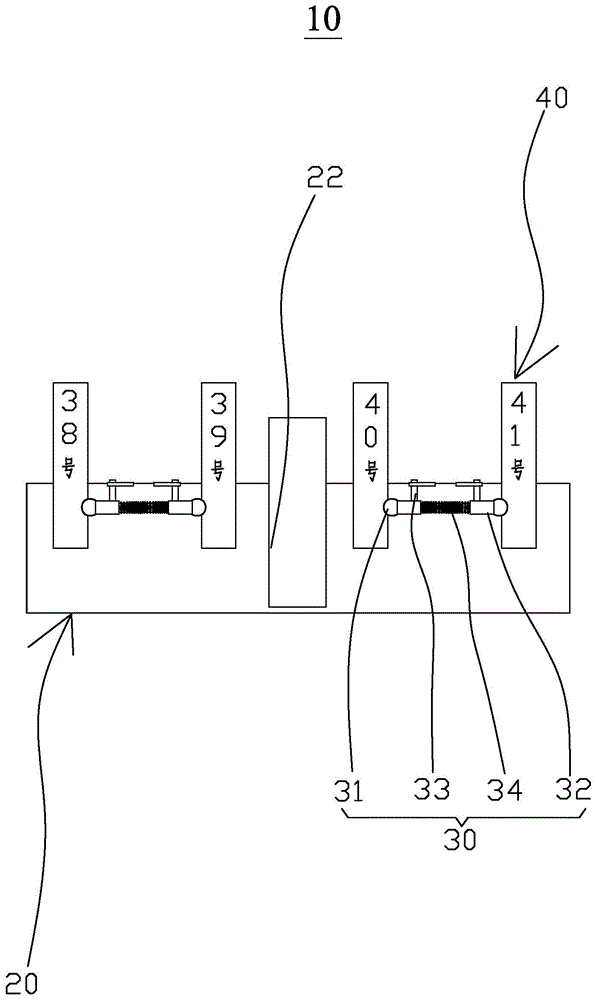

图1是本实用新型实施例的用于绕包光袋的改进型模板组件结构示意图。

图2是本实用新型实施例的台座结构示意图。

图3是本实用新型实施例的模板结构示意图。

具体实施方式

以下将结合具体实施例和附图对本实用新型进行详细说明。

请参阅图1、图2和图3，示出本实用新型的实施例，一种用于绕包光袋的改进型模板组件10，包括台座20和模板组件40，所述台座20设有若干插槽21，所述插槽21口径大于模板组件40的厚度，插槽21内腔两侧设有卡紧器30，所述卡紧器30包括圆珠31、固定杆32、活动杆33和弹簧34；在台座20的表面中间位置处设有手柄22，所述插槽21是用于存放、收纳模板组件40；所述模板组件40包括38号、39号、40号和41号规格的模板45，所述模板45的上方左侧角为月牙状46，其附近设有凹孔47，模板45的下方右侧角为弧形48，模板45的下方左侧角为圆角形49。

进一步地，作为本实施例的优选，所述圆珠31凸出于插槽21内腔表面，圆珠31底部固定在固定杆32一端，固定杆32的另一端连接着弹簧34，所述活动杆33固定在固定杆32的表面；所述凹孔47的孔径大小与圆珠31的大小是一致。

进一步地，作为本实施例的优选，模板组件40使用后统一放置在台座20的插槽21内，插槽21内的卡紧器30固定模板组件40，模板组件40的模板45上设有凹孔47，凹孔47的孔径大小与圆珠31的大小是一致。

进一步地，作为本实施例的优选，弹簧34推动固定杆32，设在固定杆32上的圆珠31卡住在凹孔47内，所述活动杆33通过手动拨动，圆珠31退出凹孔47内，模板45被顺利的拿出。

进一步地，作为本实施例的优选，取出38号模板，38号模板对准口袋底袋片放置好，裁片以38号模板和口袋底袋片为基准放置，绕38号模板边缘在袋布上车第一道线，修剪后，在袋布上车第二、第三道明线，取回38号模板，把38号模板插入台座的插槽内。

进一步地，作为本实施例的优选，取出39号模板，39号模板对准口袋底袋片放置好，裁片以39号模板和口袋底袋片为基准放置，绕39号模板边缘在袋布上车第一道线，修剪后，在袋布上车第二、第三道明线，取回39号模板，把39号模板插入台座的插槽内。

进一步地，作为本实施例的优选，取出40号模板，40号模板对准口袋底袋片放置好，裁片以40号模板和口袋底袋片为基准放置，绕40号模板边缘在袋布上车第一道线，修剪后，在袋布上车第二、第三道明线，取回40号模板，把40号模板插入台座的插槽内。

进一步地，作为本实施例的优选，取出41号模板，41号模板对准口袋底袋片放置好，裁片以41号模板和口袋底袋片为基准放置，绕41号模板边缘在袋布上车第一道线，修剪后，在袋布上车第二、第三道明线，取回41号模板，把41号模板插入台座的插槽内。

工作原理：通过模板来确定以及固定口袋需要车缝的位置，车缝的时候，沿着模板的边缘，员工不需要达到a、b级的技能水平就可以完成口袋的车缝，且产品质量稳定，效率高。

需要说明的是，本实用新型并不局限于上述实施方式，根据本实用新型的创造精神，本领域技术人员还可以做出其他变化，这些依据本实用新型的创造精神所做的变化，都应包含在本实用新型所要求保护的范围之内。

技术特征：

1.一种用于绕包光袋的改进型模板组件，其特征在于：包括台座和模板组件，所述台座设有若干插槽，所述插槽口径大于模板组件的厚度，插槽内腔两侧设有卡紧器，所述卡紧器包括圆珠、固定杆、活动杆和弹簧；在台座的表面中间位置处设有手柄，所述插槽是用于存放收纳模板组件；所述模板组件包括38号、39号、40号和41号规格的模板，所述模板的上方左侧角为月牙状，其附近设有凹孔，模板的下方右侧角为弧形，模板的下方左侧角为圆角形。

2.如权利要求1所述用于绕包光袋的改进型模板组件，其特征在于：所述圆珠凸出于插槽内腔表面，圆珠底部固定在固定杆一端，固定杆的另一端连接着弹簧，所述活动杆固定在固定杆的表面。

3.如权利要求1所述用于绕包光袋的改进型模板组件，其特征在于：所述凹孔的孔径大小与圆珠的大小是一致。

技术总结
本实用新型涉及一种用于绕包光袋的改进型模板组件，包括台座和模板组件，台座有若干插槽，模板组件包括各种规格的模板，模板平时收纳在各个插槽内，使用时便从插槽内取出，插槽内设有卡紧器用于固定模板,本实用新型经济适用，值得推广。

技术研发人员：杨东发;郑吉花;陈晓;蔡春霞
受保护的技术使用者：深圳市赢领智尚科技有限公司
技术研发日：2019.06.26
技术公布日：2020.06.26
