一种假牙盒的制作方法

本实用新型涉及生活用品技术领域，特别涉及一种假牙盒。

背景技术：

对于缺失牙齿的人群，如何恢复咀嚼能力成为一个关键问题，通常考虑通过安装义齿来解决该问题。义齿可分为固定义齿和活动义齿，结合经济因素，目前大多数人选择活动义齿。而活动义齿又可分为可摘局部义齿和全口义齿，活动义齿支架作为活动义齿的一部分，具有支撑、连接活动义齿的作用，保证活动义齿与口腔的贴合度，使活动义齿具有舒适性，也便于自行摘戴。

现有的假牙在使用后，一般将假牙存放到假牙盒中，但是现有的假牙盒在使用时，对假牙消毒、灭菌效果差。

技术实现要素：

本实用新型提供一种假牙盒，用以解决现有的假牙盒消毒、灭菌效果差的缺陷。

为了解决上述背景技术提出的问题，本实用新型提供了一种假牙盒，包括：盒体，其上方设置有盒盖；清洁盒，清洁盒设置在盒体内部，假牙放置在清洁盒内部，其上方设置密封盖，清洁盒内部添加假牙护理液；清洁盘，其设置在清洁盒内，清洁盘上端面固定设置若干朝上的清洁刷；旋转电机，其固定设置在清洁盒底部，旋转电机的输出轴插入清洁盒内并与清洁盘中心固定连接；控制器，其固定设置在盒体侧面上，旋转电机与控制器电连接。

为了提高清洁盒内部清洁效果，优选的技术方案为，清洁盘上开设若干通孔；清洁盒底部固定设置气泵，气泵出气口与清洁盒内部导通，密封盖上设置透气孔，气泵与控制器电连接；盒体侧面设置换气格栅。

为了避免假牙清洗过后长时间泡在废水中，优选的技术方案为，盒体内部设置废水盒，废水盒位于清洁盒下方，废水盒与清洁盒通过电磁阀连通，电磁阀与控制器电连接；废水盒上端设置排污口。

为了防止假牙在清洁盒内细菌滋生，优选的技术方案为，清洁盒底部设置水位传感器，密封盖下端固定设置紫外灯，水位传感器和紫外灯分别与控制器电连接。

作为一种实施方式，可选的技术方案为，所述控制器用开关替代。

本实用新型的有益效果为：

本实用新型提供的一种假牙盒，首先将假牙放在清洁盒中，将密封盖盖在清洁盒上，然后将盒盖盖在盒体上；通过操作控制器控制旋转电机转动，旋转电机驱动清洁盘转动，使清洁刷将清洁盒内的假牙护理液搅动，同时将假牙带动转动，也可以对假牙靠近清洁刷的一侧进行清洁，大大提高了假牙盒消毒、灭菌的效果。

本实用新型的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在所写的说明书、权利要求书、以及附图中所特别指出的结构来实现和获得。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

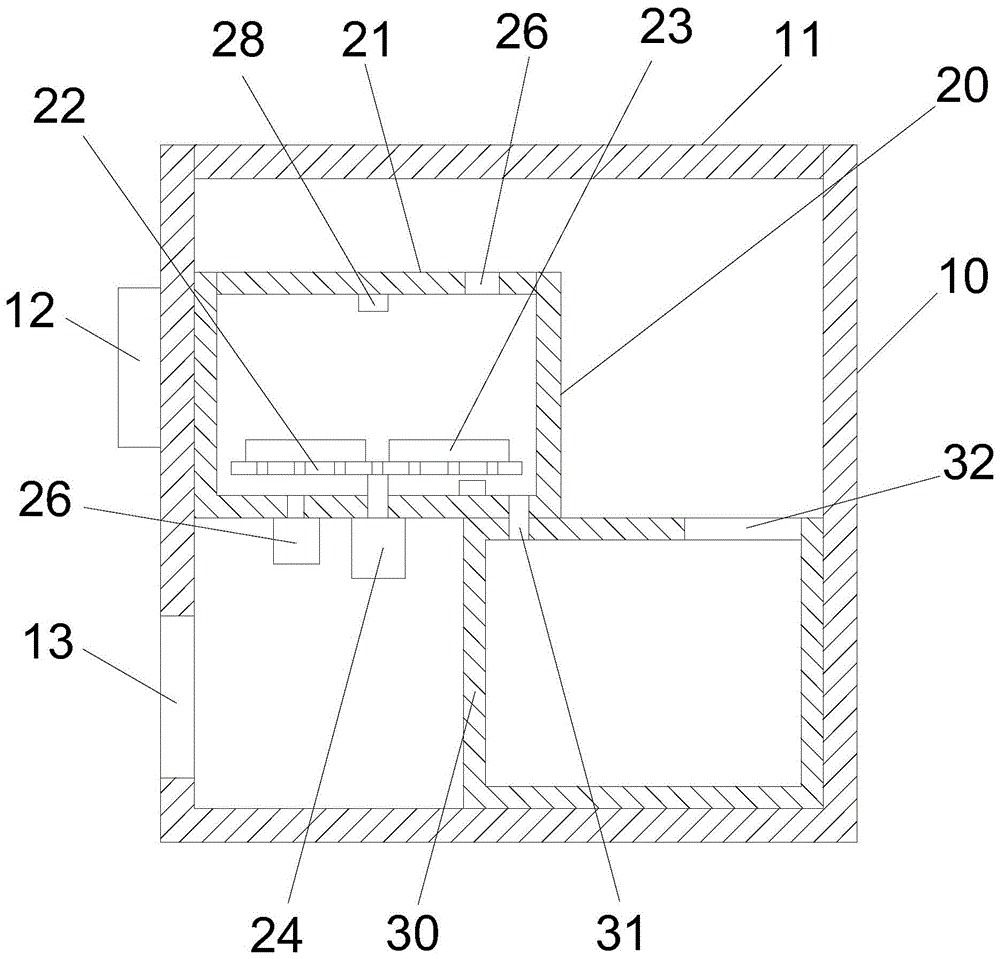

图1为本实用新型整体结构侧面剖视图；

图2为本实用新型中清洁盒侧面剖视图；

其中，10-盒体；11-盒盖；12-控制器；13-换气格栅；20-清洁盒；21-密封盖；22-清洁盘；23-清洁刷；24-旋转电机；25-通孔；26-气泵；27-水位传感器；28-紫外灯；30-废水盒；31-电磁阀；32-排污口。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1、2所示，本实用新型提供了一种假牙盒，包括：盒体10，其上方设置有盒盖11；清洁盒20，清洁盒20设置在盒体10内部，假牙放置在清洁盒20内部，其上方设置密封盖21，清洁盒20内部添加假牙护理液；清洁盘22，其设置在清洁盒20内，清洁盘22上端面固定设置若干朝上的清洁刷23；旋转电机24，其固定设置在清洁盒20底部，旋转电机24的输出轴插入清洁盒20内并与清洁盘22中心固定连接；控制器12，其固定设置在盒体10侧面上，旋转电机24与控制器12电连接，本实施例中，清洁盒20为圆柱形。

上述技术方案的工作原理和技术效果为：

本实用新型提供的一种假牙盒，首先将盒体10水平放置，将假牙放在清洁盒20中，将密封盖21盖在清洁盒20上，然后将盒盖11盖在盒体10上；通过操作控制器12控制旋转电机24转动，旋转电机24驱动清洁盘22转动，使清洁刷23将清洁盒20内的假牙护理液搅动，同时将假牙带动转动，也可以对假牙靠近清洁刷23的一侧进行清洁，大大提高了假牙盒消毒、灭菌的效果。

为了提高清洁盒20内部清洁效果，优选的技术方案为，清洁盘22上开设若干通孔25；清洁盒20底部固定设置气泵26，气泵26出气口与清洁盒20内部导通，密封盖21上设置透气孔，气泵26与控制器12电连接；盒体10侧面设置换气格栅13。

为了避免假牙清洗过后长时间泡在废水中，优选的技术方案为，盒体10内部设置废水盒30，废水盒30位于清洁盒20下方，废水盒30与清洁盒20通过电磁阀31连通，电磁阀31与控制器12电连接；废水盒30上端设置排污口32。

为了防止假牙在清洁盒20内细菌滋生，优选的技术方案为，清洁盒20底部设置水位传感器27，密封盖21下端固定设置紫外灯28，水位传感器27和紫外灯28分别与控制器12电连接，本实施例中，紫外灯28为防水紫外灯28。

上述技术方案的工作原理和技术效果为：

旋转电机24转动过程中，通过控制器12控制气泵26工作，气泵26向清洁盒20内充气，气体通过清洁盘22上的通孔25朝假牙喷气，通孔25喷出的气流推动假牙运动，使假牙更好地与加压护理液接触，提高清洁效果，清洁盒20内多余的气体通过透气孔和换气格栅13排出；当使用假牙护理液清洗完毕后，通过控制器12控制电磁阀31打开，使清洁盒20内的假牙护理液向废水盒30流出，当液位传感器感应清洁盒20内液体达到最低液位后，控制器12控制紫外灯28工作，紫外灯28对假牙持续杀菌，同时控制器12控制气泵26吹气，向清洁盒20内吹气，避免清洁盒20内过于潮湿，当使用假牙时，打开盒盖11和密封盖21，取出假牙，最后将废水盒30中的废液通过排污口32倒出，假牙清洁效果更好，紫外灯28持续对假牙进行杀菌，避免细菌再次滋生。

本技术：
中，控制器可以使用现有的控制器，也可以使用多个小开关控制各个电器件工作，此处不做具体限定。

显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。

技术特征：

1.一种假牙盒，其特征在于，包括：

盒体(10)，其上方设置有盒盖(11)；

清洁盒(20)，清洁盒(20)设置在盒体(10)内部，假牙放置在清洁盒(20)内部，其上方设置密封盖(21)，清洁盒(20)内部添加假牙护理液；

清洁盘(22)，其设置在清洁盒(20)内，清洁盘(22)上端面固定设置若干朝上的清洁刷(23)；

旋转电机(24)，其固定设置在清洁盒(20)底部，旋转电机(24)的输出轴插入清洁盒(20)内并与清洁盘(22)中心固定连接；

控制器(12)，其固定设置在盒体(10)侧面上，旋转电机(24)与控制器(12)电连接。

2.根据权利要求1所述的一种假牙盒，其特征在于，清洁盘(22)上开设若干通孔(25)；清洁盒(20)底部固定设置气泵(26)，气泵(26)出气口与清洁盒(20)内部导通，密封盖(21)上设置透气孔，气泵(26)与控制器(12)电连接；盒体(10)侧面设置换气格栅(13)。

3.根据权利要求1所述的一种假牙盒，其特征在于，盒体(10)内部设置废水盒(30)，废水盒(30)位于清洁盒(20)下方，废水盒(30)与清洁盒(20)通过电磁阀(31)连通，电磁阀(31)与控制器(12)电连接；废水盒(30)上端设置排污口(32)。

4.根据权利要求3所述的一种假牙盒，其特征在于，清洁盒(20)底部设置水位传感器(27)，密封盖(21)下端固定设置紫外灯(28)，水位传感器(27)和紫外灯(28)分别与控制器(12)电连接。

5.根据权利要求1所述的一种假牙盒，其特征在于，所述控制器用开关替代。

技术总结
本实用新型涉及生活用品技术领域，特别涉及一种假牙盒，包括：盒体，其上方设置有盒盖；清洁盒，清洁盒设置在盒体内部，假牙放置在清洁盒内部，其上方设置密封盖，清洁盒内部添加假牙护理液；清洁盘，其设置在清洁盒内，清洁盘上端面固定设置若干朝上的清洁刷；旋转电机，旋转电机的输出轴插入清洁盒内并与清洁盘中心固定连接。本实用新型提供的一种假牙盒，首先将假牙放在清洁盒中，将密封盖盖在清洁盒上，然后将盒盖盖在盒体上；通过操作控制器控制旋转电机转动，旋转电机驱动清洁盘转动，使清洁刷将清洁盒内的假牙护理液搅动，同时将假牙带动转动，也可以对假牙靠近清洁刷的一侧进行清洁，大大提高了假牙盒消毒、灭菌的效果。

技术研发人员：马广存
受保护的技术使用者：扬州卓和医用材料有限公司
技术研发日：2019.07.22
技术公布日：2020.06.02
