具有主动温度和湿度控制的鞋类的制作方法

本发明涉及鞋类的，尤其涉及温度和湿度的主动控制的鞋类。

背景技术：

1、鞋类(比如举例来说靴子和鞋子)的内部以微气候进行表征，这通常会对穿着鞋类的人的舒适度产生负面影响。除了确定舒适性方面的缺点之外，鞋类内部不适当的微气候还可能引起卫生和健康方面的问题，并且有利于细菌、真菌和难闻气味的产生。

2、鞋类内部所确定的微气候取决于多种因素，例如，特别是鞋类的结构、制造鞋类所用的材料、外部环境温度、鞋类的测量、穿着鞋类的人的体温、穿着鞋类时所进行的活动的类型、袜子的材料和类型、以及尤其是足部皮肤出汗增加或减少的主观趋势。因此，确保控制鞋类内部的温度和湿度是非常复杂的。

3、为了改善鞋类的热特性，迄今为止，重点主要集中在鞋类的新材料和新结构的研究上。

4、随后，基于主动控制温度而开发了解决方案。例如，专利us 6,041,518公开了一种设置有使用电阻加热板和风扇的主动控制系统的鞋类。在专利申请us2010/0005687a1和专利us 8,209,882b2中公开了设置有使用风扇来主动控制鞋类的系统的鞋类的其他示例。

5、然而，现有技术中的使用用于主动控制温度的系统的鞋类具有相对复杂、沉重且昂贵的结构，特别容易出现故障或失灵。事实上，到目前为止，在一些方面，这已经阻碍了其工业发展和市场推广。

技术实现思路

1、因此，本说明的目的是提供一种解决方案，该解决方案适于确保对鞋类内部的温度和湿度的精确控制，同时，以便完全地或至少部分地克服现有技术的鞋类的缺点。

2、这种目的是借助于权利要求1中一般定义的鞋类实现的。前述鞋类的优选且有利的实施例在所附从属权利要求中限定。

3、参考附图，通过以下特定实施例的详细描述，将更好地理解本发明，特定实施例以示例的方式进行，因此不以任何方式进行限制，在以下段落中对附图进行了简要描述。

技术特征：

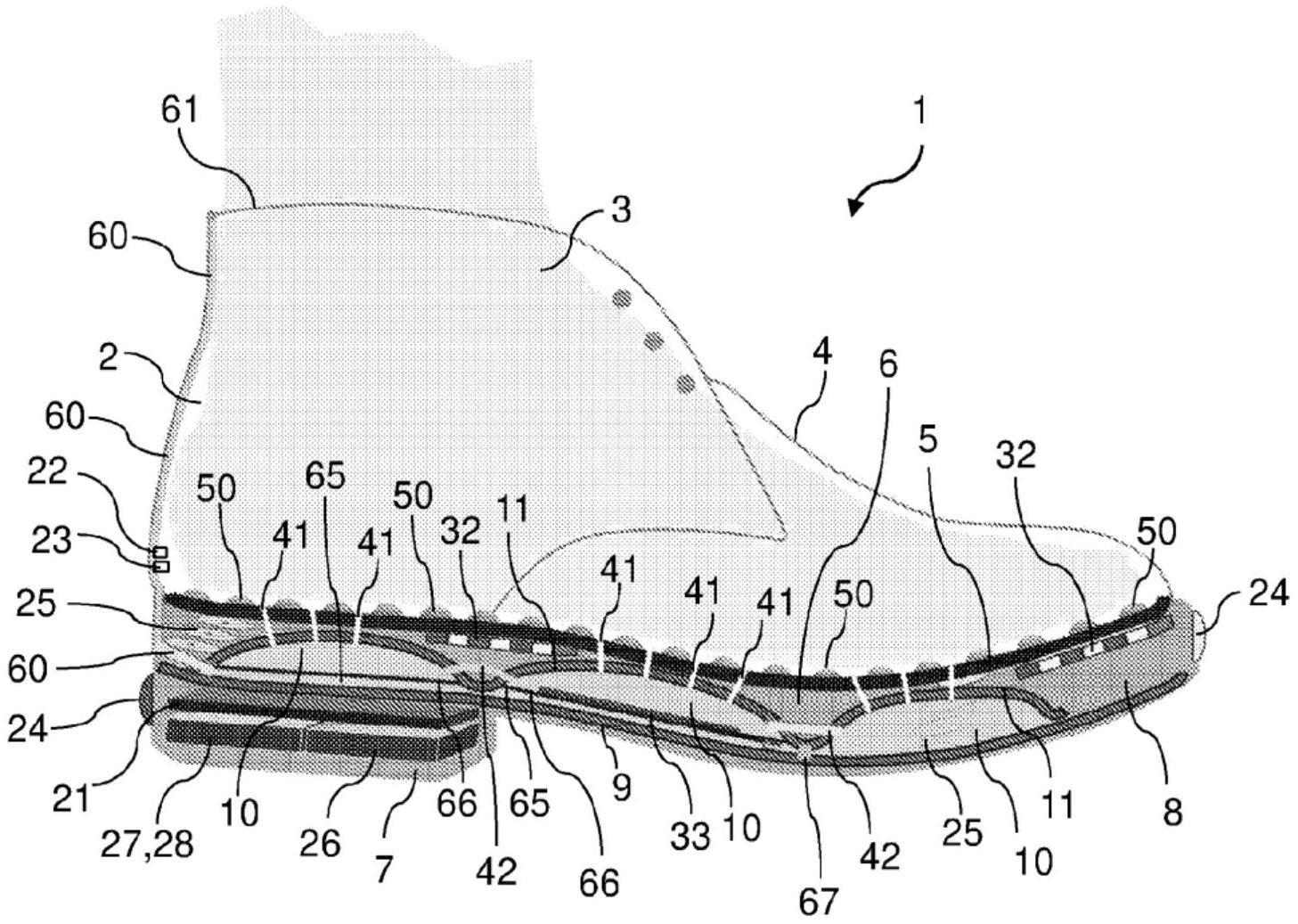

1.一种鞋类(1)，其包括用于足部(3)的容纳座(2)，并且进一步包括用于主动控制所述容纳座(2)内部的温度和湿度的系统(20)，其中，所述主动控制系统(20)包括：

2.根据权利要求1所述的鞋类(1)，其中，所述至少一个湿度控制元件(33)包括固态聚合物电解质膜。

3.根据前述权利要求中任一项所述的鞋类(1)，其中，所述控制系统(20)包括至少一个空气处理槽(10)，所述至少一个空气处理槽与所述容纳座(2)分开并且通过一个或更多个连通导管(41)流体连接到所述容纳座(2)，其中，所述至少一个湿度控制元件(33)被布置和配置成在空气被引入到所述容纳座(2)中之前改变所述空气处理槽(10)中所包含的空气的湿度。

4.根据权利要求3所述的鞋类(1)，其中，所述空气处理槽(10)由至少一个可弹性变形的壁(11)界定，所述至少一个可弹性变形的壁通过由所述足部(3)施加的压力来确定所述容纳座(2)和所述空气处理槽(10)之间的空气交换，并且将施加在其上的重力的一部分返回到使用者。

5.根据权利要求4所述的鞋类(1)，其中，所述可弹性变形的壁(11)由一个或更多个成形片材制成，例如聚碳酸酯的成形片材。

6.根据权利要求4或5所述的鞋类(1)，其中，所述可弹性变形的壁(11)具有凸出的形状。

7.根据权利要求4至6中任一项所述的鞋类(1)，进一步包括布置在所述容纳座(2)下方的鞋底(6)，并且其中所述空气处理槽(10)布置在所述鞋底(6)中。

8.根据权利要求4至7中任一项所述的鞋类(1)，其中，所述至少一个空气处理槽(10)包括至少两个空气处理槽(10)，所述至少两个空气处理槽通过管道(42)或壁彼此分开，在所述足部(3)的移动期间，例如当穿着所述鞋类(1)的人移动时，所述管道或壁能够通过由所述足部(3)施加的压力而选择性地打开和关闭。

9.根据权利要求4至8中任一项所述的鞋类(1)，进一步包括在所述容纳座(2)内部的内底(5)或布置在所述容纳座(2)的基部处的中底(5)，其中，所述内底(5)或所述中底(5)包括具有多个突出元件(50)的壁，所述足部(3)安置在所述多个突出元件上，其中所述突出元件(50)均匀地分布在所述壁上或者基本上均匀地分布在所述壁上，目的是允许从所述处理槽(10)到所述鞋类(1)的容纳隔室(2)的空气交换。

10.根据前述权利要求中任一项所述的鞋类(1)，进一步包括隔离室(65)，所述隔离室与所述容纳座(2)流体分离，并且所述隔离室被构造成包含具有过量湿气的待被排出到所述容纳隔室(2)外部的空气。

11.根据前述权利要求中任一项所述的鞋类(1)，其中，所述温度控制元件(32)包括能够由所述电子控制单元(21)控制以用于加热和/或冷却所述容纳座(2)的至少一个珀尔帖单元。

12.根据权利要求11所述的鞋类(1)，包括至少一个片材或导热网，所述至少一个片材或导热网与所述珀尔帖单元热接触，以在所述容纳座(2)的内部或基部处延伸所述珀尔帖单元的作用区域。

13.根据权利要求3和10所述的鞋类(1)，其中，所述鞋类(1)包括具有后跟部分(7)的鞋底(6)，并且其中，所述空气处理槽(10)和所述隔离室(65)被限定在所述后跟部分(7)中。

14.根据权利要求13所述的鞋类(1)，其中，所述隔离室(65)和所述空气处理槽(10)彼此流体隔离，并且容纳所述湿度控制元件(33)的容纳座(330)介于所述隔离室和所述空气处理槽之间。

15.根据权利要求14所述的鞋类(1)，其中，所述至少一个连通导管(41)被限定在布置在所述鞋底(6)上方的成形层状元件(400)中。

16.根据权利要求15所述的鞋类(1)，其中，所述成形层状元件(400)包括突出到所述鞋底(6)的后跟部分(7)中的至少一个弹簧(450)。

技术总结
鞋类(1)包括用于足部(3)的容纳座(2)，并且进一步包括用于主动控制容纳座(2)内部的温度和湿度的系统(20)，其中，所述主动控制系统(20)包括：电子控制单元(21)；温度传感器(22)和湿度传感器(23)，该温度传感器和湿度传感器可操作地连接到电子控制单元(21)，用于分别向电子控制单元(21)提供承载与容纳座(2)内部的温度相关的信息的第一电信号和承载与容纳座(2)内部的湿度相关的信息的第二电信号；至少一个温度控制元件(32)，其可操作地连接到电子控制单元(21)，并且该至少一个温度控制元件是能够控制的以用于改变容纳座(2)内部的温度；其中，所述主动控制系统(20)进一步包括至少一个湿度控制元件(33)，该至少一个湿度控制元件可操作地连接到电子控制单元(21)，并且该至少一个湿度控制元件是能够控制的以用于改变容纳座(2)内部的湿度，其中，所述至少一个湿度控制元件(33)适于并且被配置成通过电解来改变湿度。

技术研发人员：达妮埃莱·斯皮纳
受保护的技术使用者：哈尔德伽德工业责任有限公司
技术研发日：
技术公布日：2024/1/15
