本技术涉及伞架,尤其涉及一种双层莲花骨结构的伞架。
背景技术:
1、目前雨伞是日常生活中最常用到的物品之一,随着科技的发展,雨伞也有了变化,从之前的油纸雨伞,到花样繁多的雨伞,随着伞面的改变,伞骨也有了改变,以前的伞骨大多为木质、竹制伞骨,后来出现有铁骨、钢骨、铝合金骨(又称纤维骨),电着骨以及树脂骨,现有伞骨多为单层伞骨,在阴雨天遇到大风时伞骨易折,防风性能差,使用寿命较短。
2、为此,我们设计了一种双层莲花骨结构的伞架。
技术实现思路
1、本实用新型的目的是为了解决单层伞骨防风效果差问题,而提出的一种双层莲花骨结构的伞架。
2、为了实现上述目的,本实用新型采用了如下技术方案:

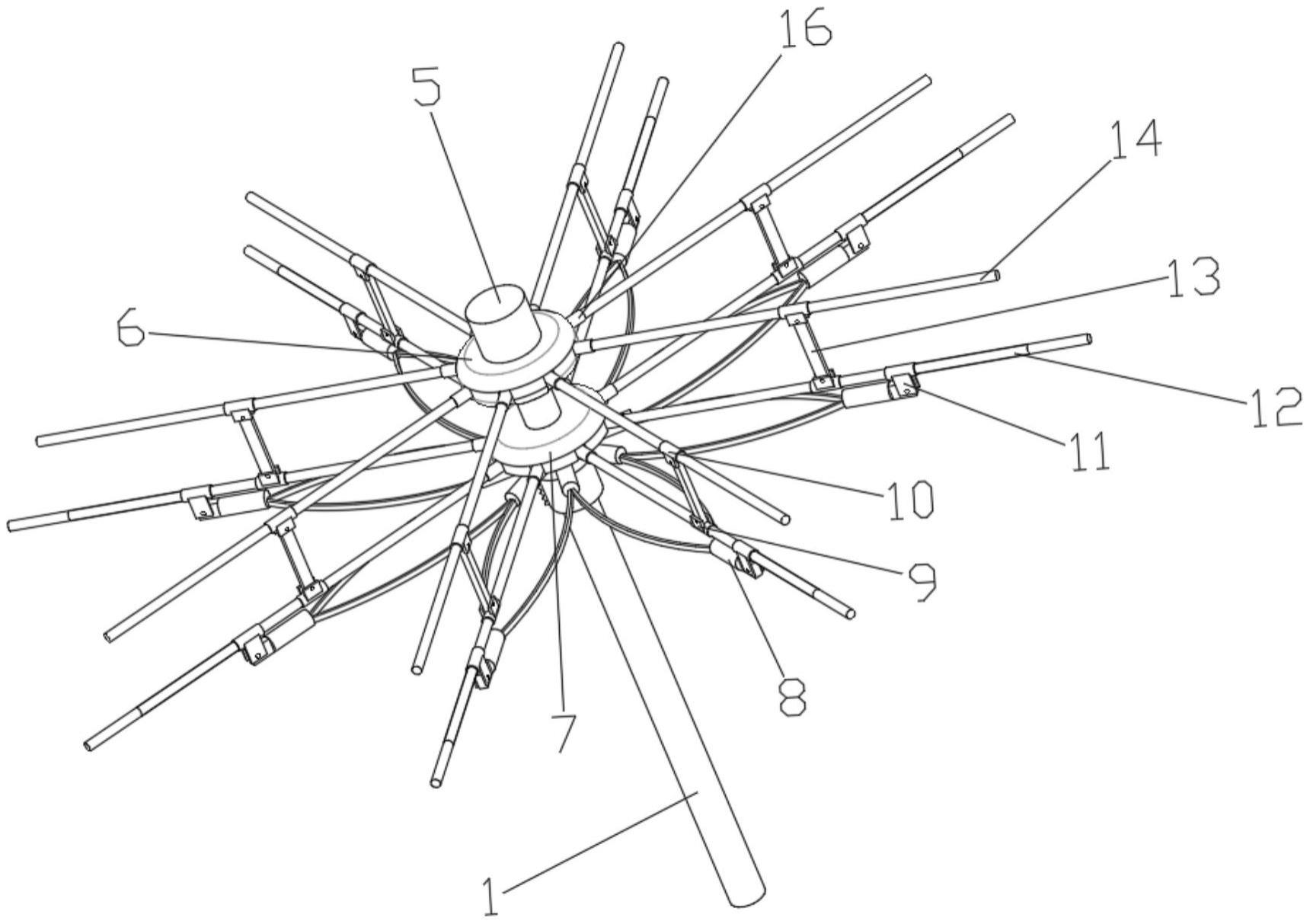

3、一种双层莲花骨结构的伞架,包括伞杆,所述伞杆上设有伞帽,所述伞杆上设有第一固定套和第二固定套,所述第一固定套上呈圆周状设有多个第一套设筒,所述第一套设筒固定连接有第二伞骨支架,所述第二伞骨支架上套设有上固定架,所述第二固定套上呈圆周状设有多个第二套设筒,所述第二套设筒固定连接有第一伞骨支架,所述第一伞骨支架上套设有下固定架,所述下固定架与上固定架之间转动连接有连接板,所述伞杆上套设有推动套,所述推动套上呈圆周状设有多个第三套设筒,所述第三套设筒固定连接有两个莲花杆,两个所述莲花杆一端与第四套设筒固定连接,所述第四套设筒转动连接有固定座,所述推动套上设有开关。
4、优选地,所述第一套设筒与第一固定套转动连接。
5、优选地,所述第二固定套与第二套设筒转动连接。
6、优选地,所述伞杆内径与推动套外径大小相适配。
7、优选地,所述第三套设筒内两个莲花杆分叉连接两个第四套设筒。
8、优选地,所述推动套与第二固定套之间设有阻挡块。
9、本实用新型的有益效果为:
10、1、本实用新型采用双层伞架结构,雨伞是日常生活中最常用到的物品之一,随着科技的发展,雨伞也有了变化,从之前的油纸雨伞,到花样繁多的雨伞,随着伞面的改变,伞骨也有了改变,现有伞骨多为单层伞骨,在阴雨天遇到大风时伞骨易折,通过在装置上增加双层伞骨在阴雨天遇到大风时,装置双层结构透风,下面进风从上面一层出走,更稳固,大大的提高了装置的防风性。
11、2、本实用新型采用莲花伞骨装置,通常我们在挑伞时,除了外表要讨喜之外,伞骨设计是购买的考虑点之一,如果看起来很薄弱或硬邦邦,风稍微一大伞骨就会弯曲,伞骨的构造为成特殊的莲花式,让防风能力更强,增强了雨伞的使用寿命。
1.一种双层莲花骨结构的伞架,包括伞杆(1),其特征在于,所述伞杆(1)上设有伞帽(5),所述伞杆(1)上设有第一固定套(6)和第二固定套(7),所述第一固定套(6)上呈圆周状设有多个第一套设筒(15),所述第一套设筒(15)固定连接有第二伞骨支架(14),所述第二伞骨支架(14)上套设有上固定架(10),所述第二固定套(7)上呈圆周状设有多个第二套设筒(16),所述第二套设筒(16)固定连接有第一伞骨支架(12),所述第一伞骨支架(12)上套设有下固定架(9),所述下固定架(9)与上固定架(10)之间转动连接有连接板(13),所述伞杆(1)上套设有推动套(2),所述推动套(2)上呈圆周状设有多个第三套设筒(17),所述第三套设筒(17)固定连接有两个莲花杆(4),两个所述莲花杆(4)一端与第四套设筒(8)固定连接,所述第四套设筒(8)转动连接有固定座(11),所述推动套(2)上设有开关(3)。
2.根据权利要求1所述的一种双层莲花骨结构的伞架,其特征在于,所述第一套设筒(15)与第一固定套(6)转动连接。
3.根据权利要求1所述的一种双层莲花骨结构的伞架,其特征在于,所述第二固定套(7)与第二套设筒(16)转动连接。
4.根据权利要求1所述的一种双层莲花骨结构的伞架,其特征在于,所述伞杆(1)内径与推动套(2)外径大小相适配。
5.根据权利要求1所述的一种双层莲花骨结构的伞架,其特征在于,所述第三套设筒(17)内两个莲花杆(4)分叉连接两个第四套设筒(8)。
6.根据权利要求1所述的一种双层莲花骨结构的伞架,其特征在于,所述推动套(2)与第二固定套(7)之间设有阻挡块。
