一种立式吹风机的制作方法

本技术涉及吹风机，具体讲是指一种立式吹风机。

背景技术：

1、吹风机是一可借由电力产生热气流，以加速水分蒸发，达到干燥效果的电器用品，具体地，吹风机是由一组电热丝和一个高转速小风扇组合而成，通电时，电热丝会产生热量，风扇吹出的风经过电热丝，就变成热风。如果只是小风扇转动，而电热丝不加热，吹出的则是凉风。立式吹风机相比于普通吹风机能解放用户的双手，给用户带来更方便的使用体验而深得用户的欢心。传统的手持式吹风机在使用时，用户往往需要摇摆吹风机进行吹风，而现有的立式吹风机仅能进行上下的角度调节，而无法进行水平方向上的转动，因此，用户在使用时需要左右摇头才能吹干头发，使用上仍然存在不方便的缺点。

技术实现思路

1、针对现有技术的不足，本实用新型的目的在于提供一种能够在水平方向上转动的立式吹风机。

2、为解决上述技术问题，本实用新型提供了一种立式吹风机，包括吹风机本体和立杆组件，吹风机本体下端转动连接在立杆组件上，立杆组件上连接有用于驱动吹风机本体在水平方向上转动的转动机构，转动机构包括内齿轮、外齿轮和驱动机构，内齿轮与外齿轮相互啮合且均呈水平设置，驱动机构输出端连接内齿轮或外齿轮，内齿轮与外齿轮中的其中一个连接吹风机本体并带动吹风机本体转动，另一个连接立杆组件。

3、采用上述结构后，本实用新型一种立式吹风机具有以下优点：由驱动机构驱动内齿轮或外齿轮转动，从而带动吹风机本体在立杆组件上进行水平方向上的转动，使得用户在使用吹风机时无需左右摇头，提高立式吹风机使用的方便性。

4、作为改进，吹风机本体包括吹风头、第一铰接部和第二铰接部，第一铰接部连接在吹风头下端，第一铰接部与第二铰接部铰接，第一铰接部相对第二铰接部的转动方向为竖直方向，第二铰接部转动连接在立杆组件上，第二铰接部相对立杆组件的转动方向为水平方向；采用此种结构，第一铰接部和第二铰接部使得吹风头能够进行竖直方向上的转动，并且第一铰接部连接在吹风头下端能够减小吹风机横向的突出，减少横向的空间占用。

5、作为改进，第一铰接部上且朝向第二铰接部的端面上设有若干第一限位槽，第一限位槽沿圆弧线分布，第二铰接部上且朝向第一铰接部的一端卡接有限位珠，通过将第一铰接部相对第二铰接部转动，使得限位珠卡接在其中一个第一限位槽内；采用此种结构，第一限位槽和限位柱起到限位作用，使得吹风头进行竖向转动时能够固定在其中一个角度下。

6、作为改进，第一铰接部上且朝向第二铰接部的端面上设有若干第二限位槽，第二限位槽沿圆弧线分布且相邻第二限位槽之间通过圆弧面过渡，第二铰接部上且朝向第一铰接部的一端设有凸起，通过将第一铰接部相对第二铰接部转动，使得凸起卡接在其中一个第二限位槽内；采用此种结构，第二限位槽和凸起起到限位作用，使得吹风头进行竖向转动时能够固定在其中一个角度下，并且相邻第二限位槽之间通过圆弧面过渡，使得第一铰接部相对第二铰接部转动时更加顺畅。

7、作为改进，立杆组件包括第一壳体和立杆本体，第一壳体设于立杆本体上端，第二铰接部通过轴承转动连接在第一壳体上；采用此种结构，第二铰接部通过轴承转动连接第一壳体，使得吹风机本体转动更加平滑，降低摩擦系数。

8、作为改进，吹风机本体水平方向转动的转动轴心与内齿轮的轮齿所在圆的圆心同心，吹风机本体下端连接有连接块，连接块上端设有第一突出部，第一突出部侧壁上设有第一凹槽，吹风机本体下端设有第二凹槽，第二凹槽内壁上设有第二突出部，第一突出部卡接在第二凹槽内且第二突出部卡接在第一凹槽内，连接块连接内齿轮或外齿轮并与内齿轮或外齿轮同步转动；采用此种结构，通过第一突出部卡接第二凹槽，第二突出部卡接第一凹槽，使得吹风机本体与连接块的连接结构更加稳定。

9、作为改进，驱动机构连接在立杆组件上，驱动机构输出端连接外齿轮，连接块连接内齿轮并与内齿轮同步转动；采用此种结构，由驱动机构直接驱动外齿轮转动，进而通过外齿轮带动内齿轮以及连接块、吹风机本体进行转动。

10、作为改进，内齿轮两端均设有第一遮光板，立杆组件上设有两个第一对射开关，两个第一对射开关分别位于内齿轮转动时其中一个第一遮光板的移动路径上，两个第一对射开关、驱动机构均与控制模块电连接；采用此种结构，当其中一块第一遮光板移动至与之对应的第一对射开关处时，驱动机构反转，当另一块第一遮光板移动至与之对应的第一对射开关处时，驱动机构再次反转，以此来实现吹风机本体的摇摆转动。

11、作为改进，连接块连接驱动机构，驱动机构输出端连接外齿轮，内齿轮连接立杆组件，连接块与外齿轮同步转动；采用此种结构，由驱动机构直接驱动外齿轮转动，由于内齿轮与立杆组件固定，因此外齿轮除了能够以自身轴线转动以外还会沿着内齿轮的轮齿转动，从而带动驱动机构、连接块和电吹风本体转动。

12、作为改进，连接块两端均设有第二遮光板，立杆组件上设有两个第二对射开关，两个第二对射开关分别位于连接块转动时其中一个第二遮光板的移动路径上，两个第二对射开关、驱动机构均与控制模块电连接；采用此种结构，当其中一块第二遮光板移动至与之对应的第二对射开关处时，驱动机构反转，当另一块第二遮光板移动至与之对应的第二对射开关处时，驱动机构再次反转，以此来实现吹风机本体的摇摆转动。

技术特征：

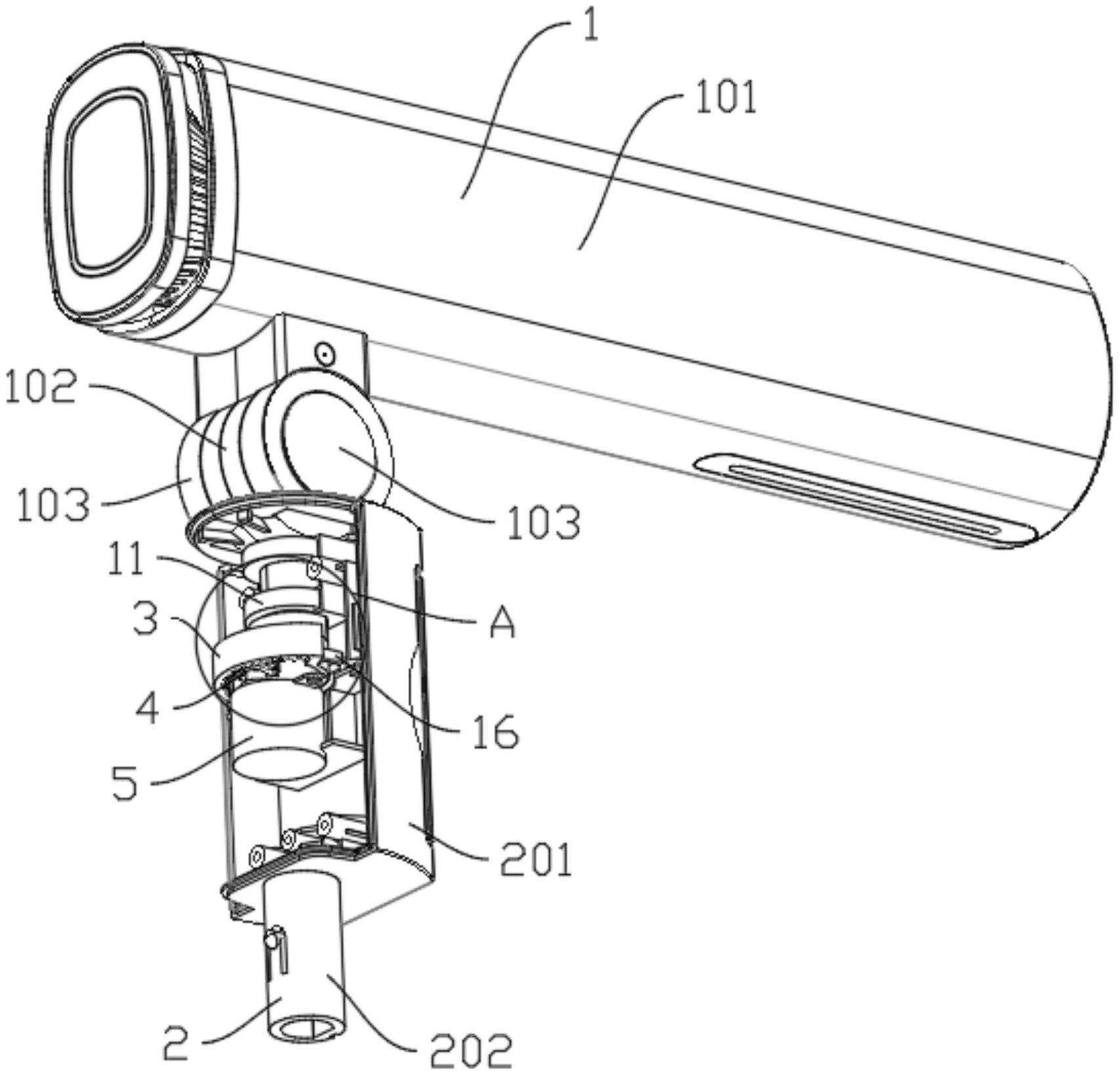

1.一种立式吹风机，其特征在于，包括吹风机本体(1)和立杆组件(2)，所述吹风机本体(1)下端转动连接在所述立杆组件(2)上，所述立杆组件(2)上连接有用于驱动所述吹风机本体(1)在水平方向上转动的转动机构，所述转动机构包括内齿轮(3)、外齿轮(4)和驱动机构(5)，所述内齿轮(3)与所述外齿轮(4)相互啮合且均呈水平设置，所述驱动机构(5)输出端连接所述内齿轮(3)或所述外齿轮(4)，所述内齿轮(3)与所述外齿轮(4)中的其中一个连接所述吹风机本体(1)并带动所述吹风机本体(1)转动，另一个连接所述立杆组件(2)。

2.根据权利要求1所述的一种立式吹风机，其特征在于，所述吹风机本体(1)包括吹风头(101)、第一铰接部(102)和第二铰接部(103)，所述第一铰接部(102)连接在所述吹风头(101)下端，所述第一铰接部(102)与所述第二铰接部(103)铰接，所述第一铰接部(102)相对所述第二铰接部(103)的转动方向为竖直方向，所述第二铰接部(103)转动连接在所述立杆组件(2)上，所述第二铰接部(103)相对所述立杆组件(2)的转动方向为水平方向。

3.根据权利要求2所述的一种立式吹风机，其特征在于，所述第一铰接部(102)上且朝向所述第二铰接部(103)的端面上设有若干第一限位槽(6)，所述第一限位槽(6)沿圆弧线分布，所述第二铰接部(103)上且朝向所述第一铰接部(102)的一端卡接有限位珠(7)，通过将第一铰接部(102)相对所述第二铰接部(103)转动，使得所述限位珠(7)卡接在其中一个所述第一限位槽(6)内。

4.根据权利要求2所述的一种立式吹风机，其特征在于，所述第一铰接部(102)上且朝向所述第二铰接部(103)的端面上设有若干第二限位槽(8)，所述第二限位槽(8)沿圆弧线分布且相邻所述第二限位槽(8)之间通过圆弧面(9)过渡，所述第二铰接部(103)上且朝向所述第一铰接部(102)的一端设有凸起(10)，通过将第一铰接部(102)相对所述第二铰接部(103)转动，使得所述凸起(10)卡接在其中一个所述第二限位槽(8)内。

5.根据权利要求2所述的一种立式吹风机，其特征在于，所述立杆组件(2)包括第一壳体(201)和立杆本体(202)，所述第一壳体(201)设于所述立杆本体(202)上端，所述第二铰接部(103)通过轴承转动连接在所述第一壳体(201)上。

6.根据权利要求1所述的一种立式吹风机，其特征在于，所述吹风机本体(1)水平方向转动的转动轴心与所述内齿轮(3)的轮齿所在圆的圆心同心，所述吹风机本体(1)下端连接有连接块(11)，所述连接块(11)上端设有第一突出部(12)，所述第一突出部(12)侧壁上设有第一凹槽(13)，所述吹风机本体(1)下端设有第二凹槽(14)，所述第二凹槽(14)内壁上设有第二突出部(15)，所述第一突出部(12)卡接在所述第二凹槽(14)内且所述第二突出部(15)卡接在所述第一凹槽(13)内，所述连接块(11)连接所述内齿轮(3)或所述外齿轮(4)并与所述内齿轮(3)或所述外齿轮(4)同步转动。

7.根据权利要求6所述的一种立式吹风机，其特征在于，所述驱动机构(5)连接在所述立杆组件(2)上，所述驱动机构(5)输出端连接所述外齿轮(4)，所述连接块(11)连接所述内齿轮(3)并与所述内齿轮(3)同步转动。

8.根据权利要求7所述的一种立式吹风机，其特征在于，所述内齿轮(3)两端均设有第一遮光板(16)，所述立杆组件(2)上设有两个第一对射开关(17)，两个所述第一对射开关(17)分别位于所述内齿轮(3)转动时其中一个所述第一遮光板(16)的移动路径上，两个所述第一对射开关(17)、所述驱动机构(5)均与控制模块电连接。

9.根据权利要求6所述的一种立式吹风机，其特征在于，所述连接块(11)连接所述驱动机构(5)，所述驱动机构(5)输出端连接所述外齿轮(4)，所述内齿轮(3)连接所述立杆组件(2)，所述连接块(11)与所述外齿轮(4)同步转动。

10.根据权利要求9所述的一种立式吹风机，其特征在于，所述连接块(11)两端均设有第二遮光板(18)，所述立杆组件(2)上设有两个第二对射开关(19)，两个所述第二对射开关(19)分别位于所述连接块(11)转动时其中一个所述第二遮光板(18)的移动路径上，两个所述第二对射开关(19)、所述驱动机构(5)均与控制模块电连接。

技术总结
本技术涉及一种立式吹风机，包括吹风机本体和立杆组件，吹风机本体下端转动连接在立杆组件上，立杆组件上连接有用于驱动吹风机本体在水平方向上转动的转动机构，转动机构包括内齿轮、外齿轮和驱动机构，内齿轮与外齿轮相互啮合且均呈水平设置，驱动机构输出端连接内齿轮或外齿轮，内齿轮与外齿轮中的其中一个连接吹风机本体并带动吹风机本体转动，另一个连接立杆组件，由驱动机构驱动内齿轮或外齿轮转动，从而带动吹风机本体在立杆组件上进行水平方向上的转动，使得用户在使用吹风机时无需左右摇头，提高立式吹风机使用的方便性，以解决现有技术中的立式吹风机在使用时需要用户左右摇头才能吹干头发的技术问题。

技术研发人员：俞建华
受保护的技术使用者：俞建华
技术研发日：20220810
技术公布日：2024/1/12
