一种防高温高湿防护服的制作方法

1.本实用新型具体涉及一种防高温高湿防护服。


背景技术：

2.在高温高湿工作环境中（如隧道、地下市政建设、高温矿井等），操作人员都需要穿戴防护服，其目的是减少高温环境对人体热能的辐射，避免烫伤操作人员，同时降低操作人员周围的温度，减少操作人员的不适之感。耐高温防护服经常被用于上述场合，耐高温防护服要求达到很好的隔离热量的作用，能够耐高温。目前市面上的防护服只是简单的对外界的温度进行隔绝，但是人长期穿带着防护服，也是会刚到闷热，穿带不够舒适。


技术实现要素：

3.鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种穿带舒适的防高温高湿防护服。
4.为解决上述技术问题，本实用新型采用的技术方案是：一种防高温高湿防护服，防护服为连体式防护服，所述防护服的衣领处设置有温控系统，所述温控系统包括弧形外壳、导风装置和制冷装置，所述弧形外壳缝制在防护服的衣领内部，所述弧形外壳的两个端部分别开设有进风口，所述导风装置安装在进风口处，所述进风口位于防护服的衣领前侧，所述弧形外壳的顶部开设有连通至进风口的冷风出口，所述制冷装置位于冷风出口的下方，所述制冷装置的底部设置有散热管，所述散热管插入防护服夹层内，所述防护服上开设有至少一个散热出风口。
5.在进一步的，所述导风装置包括导风马达和导风风扇，所述导风马达安装在进风口处用以驱动导风风扇转动。
6.在进一步的，所述制冷装置包括制冷外壳、制冷基片、半导体片和散热片，所述制冷外壳内形成有安装腔，所述制冷基片安装在制冷外壳的侧壁上，所述散热片位于安装腔内，所述半导体片位于制冷基片和散热片之间。
7.在进一步的，所述温控系统外接有蓄电池，所述防护服上缝制有蓄电池口袋，所述蓄电池口袋的底部开设有充电口。
8.在进一步的，所述防护服的上方设置有防护头罩，所述防护头罩的前端面开设有可视窗口，所述可视窗口可拆地安装有耐高温面罩，所述防护头罩的底部对称设置有固定织带。
9.在进一步的，所述防护头罩内内置有安全头盔。
10.在进一步的，所述防护服的手部袖口处缝制有第一束紧带。
11.在进一步的，所述防护服的裤脚处缝制有第二束紧带。
12.在进一步的，防护服由外至内依次包括阻燃防火层、防高温高湿层、隔热棉和透气层。
13.与现有技术相比，本实用新型具有以下有益效果：该防高温高湿防护服在防护服
的衣领处设置温控系统，通过温控系统冷却外界热风，可以通过冷风出口吹出冷风，且当使用者穿戴完整防护服时，人体会处于防护服的封闭空间内，持续吹出的冷风可以降低人体的闷热情况，结构设计合理，有效提高防护服的穿带舒适性。
附图说明

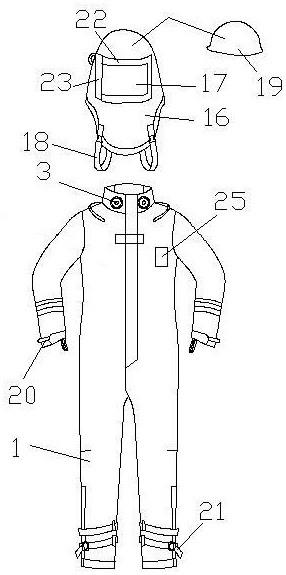

14.图1为本实用新型实施例的结构示意图。
15.图2为本实用新型实施例的温控系统的结构示意图。
16.图3为本实用新型实施例的制冷装置的结构示意图。
17.图4为本实用新型实施例的防护服的内部结构示意图。
18.图中标记：1、防护服；3、温控系统；4、弧形外壳；5、导风装置；6、制冷装置；7、进风口；8、冷风出口；9、散热管；10、制冷外壳；11、制冷基片；12、半导体片；13、散热片；14、蓄电池；15、蓄电池口袋；16、防护头罩；17、高温面罩；18、固定织带；19、安全头盔；20、第一束紧带；21、第二束紧带；22、收纳腔；23、挡片；24、启动开关。
具体实施方式
19.为了让本实用新型的上述特征和优点更明显易懂，下面特举实施例，并配合附图，作详细说明如下。
20.如图1~4所示，一种防高温高湿防护服，防护服1为连体式防护服，所述防护服1的衣领处设置有温控系统3，所述温控系统3包括弧形外壳4、导风装置5和制冷装置6，所述弧形外壳4缝制在防护服1的衣领内部，所述弧形外壳4的两个端部分别开设有进风口7，所述导风装置5安装在进风口7处，所述进风口7位于防护服1的衣领前侧，所述弧形外壳4的顶部开设有连通至进风口7的冷风出口8，所述进风口7和冷风出口8之间形成通风道，所述制冷装置6安装在通风道内对进入的热风进行冷却，所述制冷装置6位于冷风出口8的下方，所述制冷装置6的底部设置有散热管9，所述散热管9插入防护服2夹层内，所述防护服1上开设有至少一个散热出风口，将所述散热出风口设置在使用者手背上方的袖口处，散热方便又不影响舒适度。
21.在本实施例中，所述导风装置5包括导风马达和导风风扇，所述导风马达安装在进风口7处用以驱动导风风扇转动，导风马达驱动导风风扇工作为现有技术，在此不再详述。
22.在本实施例中，所述制冷装置6包括制冷外壳10、制冷基片11、半导体片12和散热片13，所述制冷外壳10内形成有安装腔，所述制冷基片11安装在制冷外壳10的侧壁上，所述散热片13位于安装腔内，所述半导体片12位于制冷基片11和散热片13之间，所述制冷外壳10的底部开设有散热孔，所述散热管9的一端安装在散热孔处。
23.在本实施例中，所述温控系统3外接有蓄电池14，所述防护服1上缝制有蓄电池口袋15，所述蓄电池口袋15的底部开设有蓄电池充电口，所述温控系统3和蓄电池14之间通过电线电性连接，可在电线上设置启动开关24，方便使用。
24.在本实施例中，所述防护服1的上方设置有防护头罩16，所述防护头罩16的前端面开设有可视窗口，所述可视窗口可拆地安装有耐高温面罩17，所述防护头罩16在可视窗口的四周缝制收纳腔22，并在收纳腔22的一侧围收纳腔开口，该收纳腔开口通过一挡片23盖住，该挡片23通过尼龙扣贴片和防护头罩16可拆连接，所述防护头罩16的底部对称设置有
固定织带18，所述固定织带18上设置有插扣组件，所述固定织带18在穿带时可以绕过人体的腋下进行固定，避免防护头罩16脱落。
25.在本实施例中，所述防护头罩16内内置有安全头盔19，提高安全性。
26.在本实施例中，所述防护服1的手部袖口处缝制有第一束紧带20，有效避免热气进入。
27.在本实施例中，所述防护服1的裤脚处缝制有第二束紧带21，有效避免热气进入。
28.在本实施例中，防护服由外至内依次包括阻燃防火层30、防高温高湿层31、隔热棉32和透气层33，所述阻燃防火层30由斜纹阻燃帆布制成，所述防高温高湿层31由气凝胶制成，所述透气层33由蜂巢面料制成。
29.以上所述，仅为本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，任何熟悉本领域的技术人员但凡未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所做任何简单的修改、均等变化与修饰，皆应属本实用新型的涵盖范围。


技术特征：
1.一种防高温高湿防护服，其特征在于：防护服为连体式防护服，所述防护服的衣领处设置有温控系统，所述温控系统包括弧形外壳、导风装置和制冷装置，所述弧形外壳缝制在防护服的衣领内部，所述弧形外壳的两个端部分别开设有进风口，所述导风装置安装在进风口处，所述进风口位于防护服的衣领前侧，所述弧形外壳的顶部开设有连通至进风口的冷风出口，所述制冷装置位于冷风出口的下方，所述制冷装置的底部设置有散热管，所述散热管插入防护服夹层内，所述防护服上开设有至少一个散热出风口。2.根据权利要求1所述的防高温高湿防护服，其特征在于：所述导风装置包括导风马达和导风风扇，所述导风马达安装在进风口处用以驱动导风风扇转动。3.根据权利要求1所述的防高温高湿防护服，其特征在于：所述制冷装置包括制冷外壳、制冷基片、半导体片和散热片，所述制冷外壳内形成有安装腔，所述制冷基片安装在制冷外壳的侧壁上，所述散热片位于安装腔内，所述半导体片位于制冷基片和散热片之间。4.根据权利要求1所述的防高温高湿防护服，其特征在于：所述温控系统外接有蓄电池，所述防护服上缝制有蓄电池口袋，所述蓄电池口袋的底部开设有充电口。5.根据权利要求1所述的防高温高湿防护服，其特征在于：所述防护服的上方设置有防护头罩，所述防护头罩的前端面开设有可视窗口，所述可视窗口可拆地安装有耐高温面罩，所述防护头罩的底部对称设置有固定织带。6.根据权利要求5所述的防高温高湿防护服，其特征在于：所述防护头罩内内置有安全头盔。7.根据权利要求1所述的防高温高湿防护服，其特征在于：所述防护服的手部袖口处缝制有第一束紧带。8.根据权利要求1所述的防高温高湿防护服，其特征在于：所述防护服的裤脚处缝制有第二束紧带。9.根据权利要求1所述的防高温高湿防护服，其特征在于：防护服由外至内依次包括阻燃防火层、防高温高湿层、隔热棉和透气层。

技术总结
本实用新型涉及一种防高温高湿防护服，防护服为连体式防护服，所述防护服的衣领处设置有温控系统，所述温控系统包括弧形外壳、导风装置和制冷装置，所述弧形外壳缝制在防护服的衣领内部，所述弧形外壳的两个端部分别开设有进风口，所述导风装置安装在进风口处，所述进风口位于防护服的衣领前侧，所述弧形外壳的顶部开设有连通至进风口的冷风出口，所述制冷装置位于冷风出口的下方，所述制冷装置的底部设置有散热管，所述散热管插入防护服夹层内，所述防护服上开设有至少一个散热出风口。该防高温高湿防护服结构设计合理，穿带舒适。穿带舒适。穿带舒适。


技术研发人员：陈钰莹 柯泽宇 颜永恩 杨丽铃 周宇 赖晓玲
受保护的技术使用者：福建迈特富科技发展有限公司
技术研发日：2022.09.26
技术公布日：2023/2/23
