一种拉链结构的制作方法

1.本实用新型属于拉链袋技术领域，尤其涉及一种拉链结构。


背景技术：

2.塑料包装袋是日常生活中储存物品的常用包装,可以用于装载洗衣液以及药品等物品，有很好的密封作用。拉链袋在打开部分装置有拉链带，能随意打开和关闭，使用方便，且现有的拉链袋的打开方式主要通过将袋子的袋片朝两侧掰动，因此，拉链带之间不能够扣合的太紧，而这样一来会出现袋子在受到外部的挤压时，如摔落等情况时，由于拉链带的扣紧力不足，容易出现内开，即爆裂的问题，造成浪费。


技术实现要素：

3.本实用新型的目的在于提供一种能够解决上述问题的拉链结构。
4.为实现上述目的，本实用新型实施例提供的一种拉链结构，应用于袋子上，所述袋子具有两袋片，所述拉链结构包括安装片以及链条，两所述袋片的相对面上均固定设置有所述安装片；所述安装片上设有所述链条，所述链条的一端与所述安装片连接，两所述链条关于中心对称设置；
5.所述链条包括至少一个勾型部，两所述链条上对应的所述勾型部能够扣合。
6.可选地，所述链条还包括本体以及密封壁，所述密封壁与所述勾型壁同侧设置，所述勾型壁的弯曲端朝向所述密封壁设置，且其中一所述链条上的所述密封壁能够与另一所述链条上的所述勾型壁相紧贴；所述本体、所述勾型壁以及所述密封壁形成外轮廓与所述勾型壁相适配的勾型槽。
7.可选地，所述链条还包括连接壁，所述连接壁设于所述本体的一端，且与所述安装片一体连接，使所述本体与所述安装片形成活动间隙。
8.可选地，所述安装片的上下两端热压贴合在所述袋片上。
9.与现有技术相比，本实用新型的有益效果是：通过两链条上的勾型部能够相扣合，使得从左右两侧掰动两袋片时，两勾型部能够锁紧，难以分离，进而避免袋子受到挤压，出现爆裂的问题；进一步的，用户只能通过使用一定的力度前后反向搓动袋片的手指伸入端，使勾型部出现临时形变，进而使两勾型部分离，最终打开袋子，因此，也能够有效的防止孩童误将袋子打开，误食袋内有毒物品。
附图说明
10.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

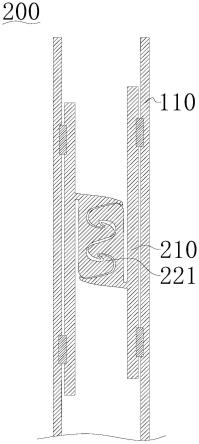

11.图1为本实用新型的侧面剖切视图。
12.图2为本实用新型的开袋后的结构示意图。
13.图3为本实用新型左右两侧掰动袋片的结构示意图。
14.图4为本实用新型链条受袋内气压的结构示意图。
15.图5为本实用新型打开袋子的结构示意图
16.图中：袋子100、袋片110、拉链结构200、安装片210、链条220、勾型部221、本体222、密封壁223、勾型槽224、连接壁225、活动间隙300。
具体实施方式
17.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型的实施例，而不能理解为对本实用新型的限制。
18.在本实用新型实施例的描述中，需要理解的是，若本实用新型实施例中有涉及方向性指示，例如上、下、左、右、前、后、内、外等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型实施例和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
19.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型实施例的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
20.在本实用新型实施例中，除非另有明确的规定和限定，若有“安装”、“相连”、“连接”、“固定”等术语，应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体。可以是机械连接，也可以是电连接。可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型实施例中的具体含义。
21.如图1～5所示，本实用新型实施例提供了一种拉链结构，应用于袋子100上，所述袋子100具有两袋片110，两所述袋片110的左、右以及下侧相互粘贴，以使上侧形成袋口。
22.所述拉链结构200包括安装片210以及链条220，两所述袋片110的相对面上均固定设置有所述安装片210，具体的，所述安装片210的上下两端分别热压贴合在所述袋片110上。
23.所述安装片310上设有所述链条220，所述链条220的一端与所述安装片310连接，两所述链条220关于中心对称设置，具体的，所述链条220包括至少一个勾型部221，在本实施例中优选为两个，能够在满足稳定性的要求下节约成本；两所述链条220上对应的所述勾型部221能够扣合，使得从左右两侧掰动两所述袋片110时，相对的所述勾型部221能够扣紧，难以分离，进而避免所述袋子110受到挤压，出现爆裂的问题；需要理解的是，用户只能通过使用一定的力度前后反向搓动所述袋片110的手指伸入端，使所述勾型部221出现临时形变，进而使两所述勾型部221分离，最终打开所述袋子100，因此，也能够有效的防止孩童误将所述袋子100打开，误食袋内有毒物品。
24.在一实施例中，所述链条220还包括本体222以及密封壁223，其中，所述密封壁223与所述勾型壁221同侧设置，且所述勾型壁221的弯曲端朝向所述密封壁223设置，且其中一所述链条220上的所述密封壁223能够与另一所述链条220上的所述勾型壁221相紧贴，进一步的，所述本体222、所述勾型壁221以及所述密封壁223形成外轮廓与所述勾型壁221相适配的勾型槽224，即两所述链条220上的所述勾型壁221分别限位于对应的链条220上的所述勾型槽224，以此提高两所述链条220连接后的密封性以及稳定性。
25.在一实施例中，所述链条220还包括连接壁225，所述连接壁225设于所述本体222的一端，且与所述安装片210一体连接，使所述本体222与所述安装片210形成活动间隙300，即利用所述连接壁225，使得两侧掰动所述袋片110，或袋子受到挤压时，所述勾型壁221能够有活动空间，相对的所述勾型壁221能够扣紧的更加牢固。
26.以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种拉链结构，应用于袋子上，所述袋子具有两袋片；其特征在于，所述拉链结构包括：安装片，两所述袋片的相对面上均固定设置有所述安装片；以及链条，所述安装片上设有所述链条，所述链条的一端与所述安装片连接，两所述链条关于中心对称设置；所述链条包括至少一个勾型部，两所述链条上对应的所述勾型部能够扣合。2.根据权利要求1所述的一种拉链结构，其特征在于，所述链条还包括：本体；以及密封壁，所述密封壁与所述勾型壁同侧设置，所述勾型壁的弯曲端朝向所述密封壁设置，且其中一所述链条上的所述密封壁能够与另一所述链条上的所述勾型壁相紧贴；所述本体、所述勾型壁以及所述密封壁形成外轮廓与所述勾型壁相适配的勾型槽。3.根据权利要求2所述的一种拉链结构，其特征在于，所述链条还包括：连接壁，所述连接壁设于所述本体的一端，且与所述安装片一体连接，使所述本体与所述安装片形成活动间隙。4.根据权利要求1所述的一种拉链结构，其特征在于，所述安装片的上下两端热压贴合在所述袋片上。

技术总结
本实用新型属于拉链袋技术领域，尤其涉及一种拉链结构，应用于袋子上，袋子具有两袋片，拉链结构包括安装片以及链条，两袋片的相对面上均固定设置有安装片；安装片上设有链条，链条的一端与安装片连接，两链条关于中心对称设置；链条包括至少一个勾型部，两所述链条上对应的所述勾型部能够扣合。本实用新型通过两链条上对应的的勾型部扣合，使得从左右两侧掰动两袋片时，两勾型部能够锁紧，难以分离，进而避免袋子受到挤压，出现爆裂的问题；用户只能通过使用一定的力度前后反向搓动袋片的手指伸入端，使勾型部出现临时形变，进而使两勾型部分离，最终打开袋子，因此，也能够有效的防止孩童误将袋子打开，误食袋内有毒物品。误食袋内有毒物品。误食袋内有毒物品。


技术研发人员：赖文凯 冯富强 吕博文 吴兴
受保护的技术使用者：中山市凯创包装材料有限公司
技术研发日：2022.11.10
技术公布日：2023/3/23
