按压式表带解锁结构的制作方法

本技术涉及表带连接件，特别是涉及一种按压式表带解锁结构。

背景技术：

1、为适应现有智能手环、智能手表的微型化发展趋势，申请号为202222709925.6，名字为一种表带快拆伸缩结构的实用新型公开了以下结构，其包括外壳，外壳沿长度方向的一端设有固定销；滑动装配于外壳中的按键，该按键与外壳之间连接有第一弹性件；以及滑动装配于外壳中的杆体，该杆体与外壳之间连接有第二弹性件；杆体与按键之间通过圆弧导向机构滑动连接；在默认状态下，杆体伸出外壳长度方向中相对固定销的另一端，通过按压按键，能使得杆体缩回至外壳内，实现本结构与表带的解锁。

2、上述结构通过单边伸缩杆的形式缩短了结构的整体长度，外壳的另一端为固定销，但在实际使用时，首先需要将固定销插入表盘表耳中，将按键完全按下后，再将伸缩杆对准指向于表盘表耳的另一端安装孔中，最后将按键松开，伸缩杆伸入至该安装孔中进行锁定。此种方式进行装配时，首先要将固定销插入至表盘表耳中，此时表带与解锁结构的一端相对于表盘表耳为倾斜状态，需要缓慢调整角度去对准放入，并且需要将按键完全按压，装配手感不够顺滑，在后续使用中容易卡位。因此，需要改进。

技术实现思路

1、基于此，本实用新型提供一种按压式表带解锁结构。

2、为了实现本实用新型的目的，本实用新型采用如下技术方案：

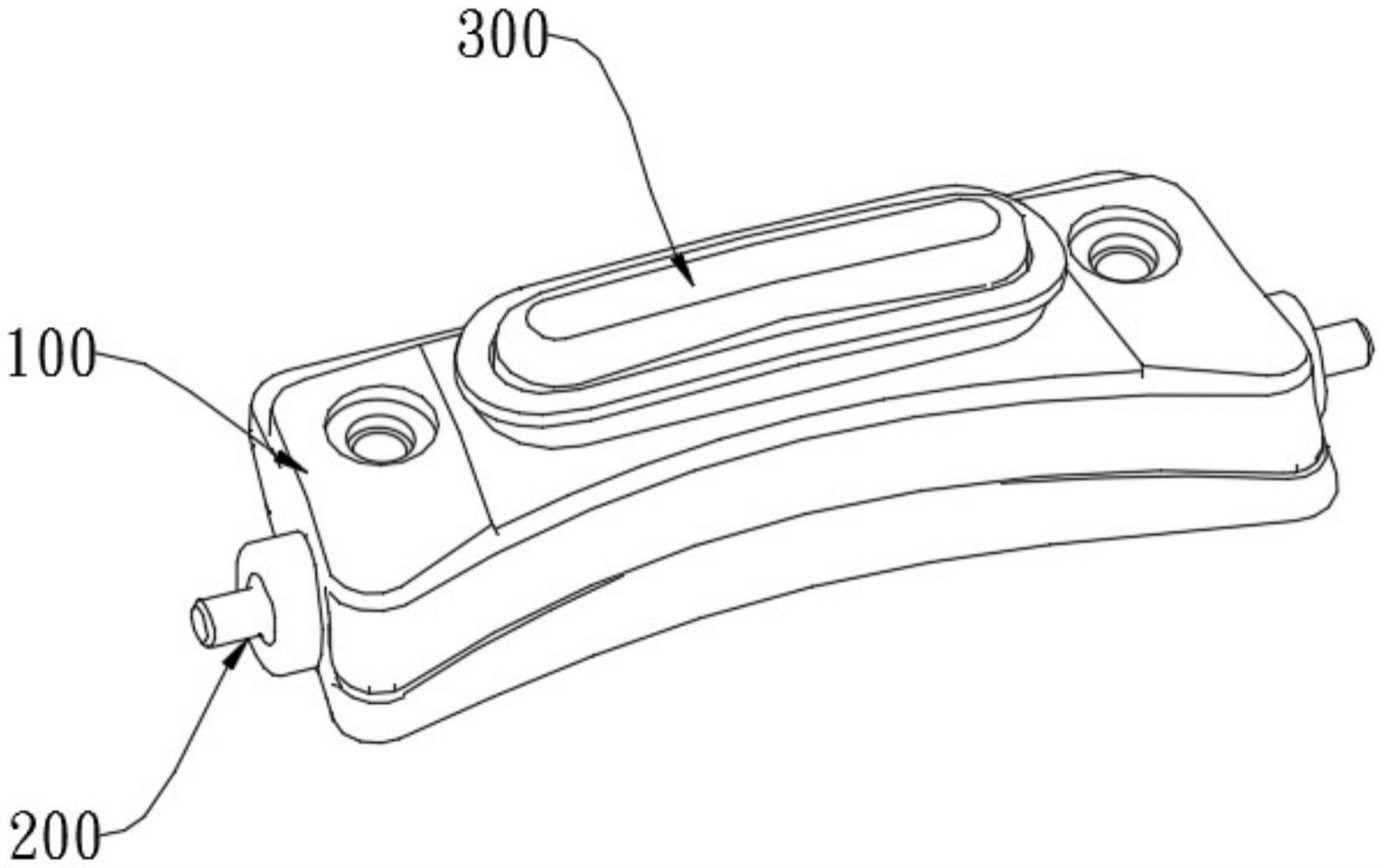

3、一种按压式表带解锁结构，包括

4、壳体；

5、两个伸缩杆，两个所述伸缩杆分别弹性连接于所述壳体长度方向的两端；

6、按压钮，所述按压钮弹性连接于所述壳体厚度方向的一端；

7、以及设置于所述壳体内的圆弧导向块，所述圆弧导向块与所述按压钮滑动连接，并与其中一个所述伸缩杆相接；在默认状态下，两个所述伸缩杆均伸出至所述壳体外侧，通过按压所述按压钮，能使得与所述圆弧导向块相接的所述伸缩杆缩回至所述壳体内，实现本结构与表带的解锁。

8、进一步地，所述壳体包括底盖及顶盖。

9、进一步地，所述底盖上设有第一装配通孔；所述顶盖上对应所述第一装配通孔的位置设有第二装配通孔。

10、进一步地，所述底盖沿所述壳体长度方向的两端设有杆体通过孔；所述顶盖沿所述壳体厚度方向的一端设有按钮通过孔。

11、进一步地，所述底盖上设有第一弹性元件容纳部；所述第一弹性元件容纳部与所述杆体通过孔相连通，该所述第一弹性元件容纳部上放置有第一弹簧；所述第一弹簧的一端与所述第一弹性元件容纳部的端部相接，另一端与所述伸缩杆相接。

12、进一步地，所述底盖上设有第二弹性元件容纳部；所述第二弹性元件容纳部上放置有第二弹簧；所述第二弹簧的一端与所述底盖相接，另一端与所述按压钮相接。

13、进一步地，所述伸缩杆包括同轴依次连接的插入部、滑动部以及弹性抵接部。

14、进一步地，所述圆弧导向块上贯穿设有圆弧导向槽，所述按压钮上设有与所述圆弧导向槽相对应的导向柱。

15、进一步地，所述圆弧导向块上设有连接槽；所述伸缩杆上设有与所述连接槽相对应的连接部。

16、进一步地，所述按压钮邻近所述圆弧导向块的侧面上设有限位导向槽；所述限位导向槽与所述圆弧导向块的外轮廓相对应。

17、本实用新型的有益效果在于：

18、本实用新型通过在壳体两端弹性连接有伸缩杆，在与伸缩杆的垂直方向上弹性连接有按压钮，按压钮与其中一伸缩杆之间连接有圆弧导向块，通过合理的空间分布，能够缩小本解锁结构的整体体积，适用于智能手环、智能手表的微型化发展趋势。并且，本解锁结构在壳体两端分别弹性连接有一个伸缩杆，在与表盘表耳装配时，可将没与圆弧导向块相接的伸缩杆沿着表盘表耳内侧壁体滑入，无需像以往一样需要先将固定销插入至表盘表耳内壁的装配孔中，能够保证本解锁结构以相对平行的角度放入至表盘表耳之间，降低装配难度，提高装配手感。

19、并且，圆弧导向块上设有连接槽；伸缩杆上设有与连接槽相对应的连接部，该连接部连接于弹性抵接部远离滑动部的一端，其结构具体为在柱体上沿轴向对半切除的直角面，能够增大与圆弧导向块的接触面积，使得往后的焊接、胶黏、螺栓连接等连接方式更加牢固，提高使用稳定性。

技术特征：

1.一种按压式表带解锁结构，其特征在于，包括：

2.根据权利要求1所述的按压式表带解锁结构，其特征在于，所述壳体包括底盖及顶盖。

3.根据权利要求2所述的按压式表带解锁结构，其特征在于，所述底盖上设有第一装配通孔；所述顶盖上对应所述第一装配通孔的位置设有第二装配通孔。

4.根据权利要求2所述的按压式表带解锁结构，其特征在于，所述底盖沿所述壳体长度方向的两端设有杆体通过孔；所述顶盖沿所述壳体厚度方向的一端设有按钮通过孔。

5.根据权利要求4所述的按压式表带解锁结构，其特征在于，所述底盖上设有第一弹性元件容纳部；所述第一弹性元件容纳部与所述杆体通过孔相连通，该所述第一弹性元件容纳部上放置有第一弹簧；所述第一弹簧的一端与所述第一弹性元件容纳部的端部相接，另一端与所述伸缩杆相接。

6.根据权利要求4所述的按压式表带解锁结构，其特征在于，所述底盖上设有第二弹性元件容纳部；所述第二弹性元件容纳部上放置有第二弹簧；所述第二弹簧的一端与所述底盖相接，另一端与所述按压钮相接。

7.根据权利要求1所述的按压式表带解锁结构，其特征在于，所述伸缩杆包括同轴依次连接的插入部、滑动部以及弹性抵接部。

8.根据权利要求1所述的按压式表带解锁结构，其特征在于，所述圆弧导向块上贯穿设有圆弧导向槽，所述按压钮上设有与所述圆弧导向槽相对应的导向柱。

9.根据权利要求1所述的按压式表带解锁结构，其特征在于，所述圆弧导向块上设有连接槽；所述伸缩杆上设有与所述连接槽相对应的连接部。

10.根据权利要求1所述的按压式表带解锁结构，其特征在于，所述按压钮邻近所述圆弧导向块的侧面上设有限位导向槽；所述限位导向槽与所述圆弧导向块的外轮廓相对应。

技术总结
本技术涉及一种按压式表带解锁结构，包括壳体；两个伸缩杆，两个伸缩杆分别弹性连接于壳体长度方向的两端；按压钮，按压钮弹性连接于壳体厚度方向的一端；以及设置于壳体内的圆弧导向块，圆弧导向块与按压钮滑动连接，并与其中一个伸缩杆相接。本技术通过在壳体两端弹性连接有伸缩杆，在与伸缩杆的垂直方向上弹性连接有按压钮，按压钮与其中一伸缩杆之间连接有圆弧导向块，通过合理的空间分布，能够缩小本解锁结构的整体体积；并且，在与表盘表耳装配时，可将没与圆弧导向块相接的伸缩杆沿着表盘表耳内侧壁体滑入，无需先将固定销插入至表盘表耳内壁的装配孔中，能够以相对平行的角度放入至表盘表耳中，降低装配难度，提高装配手感。

技术研发人员：彭国虎,卢江,徐旭辉
受保护的技术使用者：东莞市华研新材料科技有限公司
技术研发日：20221124
技术公布日：2024/1/11
