一种警用防打击头盔的制作方法

本技术涉及一种警用头盔，特别是一种警用防打击头盔。

背景技术：

1、现代头盔主要由盔壳、衬里和悬挂系统等构成，由于从事各种活动使用要求不同，头盔的结构和式样很多，为了加强硬度，外壳分别用特种钢、玻璃钢、增强塑料、皮革、尼龙等材料制作，以抵御外界侵袭以及其他打击物对头部的伤害。

2、虽然通过了加强外壳结构对头盔的外壳进行加强，利用坚硬的头盔材料抵御硬物的冲击力，但钢盔遭受打击时产生的冲击振动力同样会使佩戴者遭受伤害，可能在头盔还没完全变形时，外部的敲打力已经使使用者出现耳鸣或者脑震荡的现象，且钢盔一旦打击变形，则可能失去保护效果。

3、现有的采用气囊结构对头盔内进行保护，其气囊的触发结构为压力传感器，通过对应区域的压力传感器受压才可启动气囊，但是，压力传感器可检测的区域小，一旦歹徒击打头盔未覆盖压力传感器的一侧，则气囊无法触发，使用者在受到击打时头部可能受到重创。

技术实现思路

1、本实用新型提供了一种警用防打击头盔，可以有效解决上述问题。

2、本实用新型是这样实现的：

3、一种警用防打击头盔，包括：

4、外壳层；

5、与所述外壳层内侧连接的内衬层，所述内衬层的两端向外延伸并翻卷至所述外壳层上形成边沿结构，所述内衬层通过一弹性件与所述外壳层活动连接；

6、所述边沿结构包括固接在所述内衬层边缘内侧的触碰圈,固接在所述外壳层边缘外侧的振动圈；

7、所述触碰圈与所述振动圈之间抵接有一圈薄膜传感器，当所述外壳层受压时，带动所述弹性件变形，使所述触碰圈挤压所述薄膜传感器得电；

8、设置在所述外壳层与所述内衬层之间的气囊；

9、固定在所述外壳层内侧且与所述气囊相通的充气结构；

10、与所述充气结构电连接且与所述薄膜传感器电连接的芯片电池模块。

11、作为进一步改进的，所述气囊包括若干个花瓣形的气囊主体，开设在所述气囊主体且与所述充气结构相接的进气口，缝纫在所述气囊主体花瓣与花瓣之间的连接扣。

12、作为进一步改进的，充气后的所述气囊的周长长于所述外壳层、内衬层，在所述气囊未充气时，所述气囊收卷于所述外壳层与所述内衬层之间。

13、作为进一步改进的，所述内衬层包括与佩戴者头部接触的头顶接触层，自所述头顶接触层向两侧延伸的帽檐，所述帽檐翻卷嵌套在所述外壳层的外侧形成边沿结构。

14、作为进一步改进的，所述头顶接触层上开设有若干孔洞，当所述气囊充气后，部分所述气囊主体会渗入所述孔洞抵接在佩戴者的头部上。

15、作为进一步改进的，所述芯片电池模块内设置有振动传感器，所述振动传感器紧贴在所述外壳层的内侧。

16、作为进一步改进的，所述头顶接触层的底部两侧设置有若干条绑带。

17、作为进一步改进的，所述气囊的外部涂设有一层硅胶层。

18、本实用新型的有益效果是：

19、本实用新型通过设置在边沿结构处的薄膜传感器，在外壳层受到外部击打的过程中，会发生微小的形变从而发生振动，在振动时，弹性件会发生振动以使边沿结构触碰到薄膜传感器，使薄膜传感器得电，进而让薄膜传感器发送信号至芯片电池模块，芯片电池模块启动充气结构对气囊进行充气，气囊充斥于外壳层与内衬层之间，减少后续击打对佩戴者造成的伤害。

技术特征：

1.一种警用防打击头盔，其特征在于，包括：

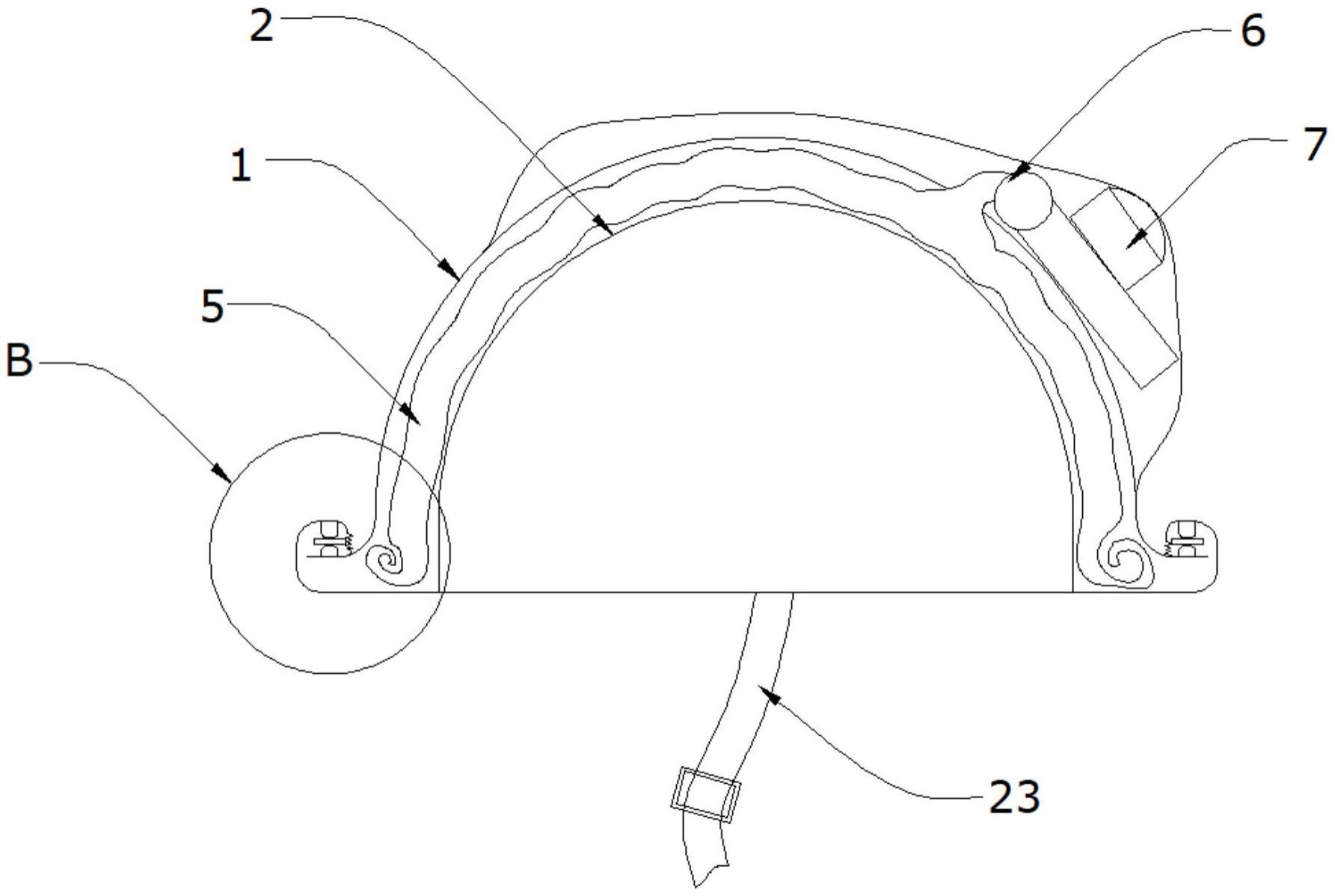

2.根据权利要求1所述的一种警用防打击头盔，其特征在于，所述边沿结构(a)包括固接在所述内衬层(2)边缘内侧的触碰圈(a1),固接在所述外壳层(1)边缘外侧的振动圈(a2)，所述触碰圈(a1)与所述振动圈(a2)之间抵接有一圈薄膜传感器(4)。

3.根据权利要求1所述的一种警用防打击头盔，其特征在于，所述气囊(5)包括若干个花瓣形的气囊主体(51)，开设在所述气囊主体(51)且与所述充气结构(6)相接的进气口(52)，缝纫在所述气囊主体(51)花瓣与花瓣之间的连接扣(53)。

4.根据权利要求1所述的一种警用防打击头盔，其特征在于，充气后的所述气囊(5)的周长长于所述外壳层(1)、内衬层(2)，在所述气囊(5)未充气时，所述气囊(5)收卷于所述外壳层(1)与所述内衬层(2)之间。

5.根据权利要求1所述的一种警用防打击头盔，其特征在于，所述内衬层(2)包括与佩戴者头部接触的头顶接触层(21)，自所述头顶接触层(21)向两侧延伸的帽檐(22)，所述帽檐(22)翻卷嵌套在所述外壳层(1)的外侧形成边沿结构(a)。

6.根据权利要求5所述的一种警用防打击头盔，其特征在于，所述头顶接触层(21)上开设有若干孔洞(211)，当所述气囊(5)充气后，部分所述气囊主体(51)会渗入所述孔洞(211)抵接在佩戴者的头部上。

7.根据权利要求5所述的一种警用防打击头盔，其特征在于，所述头顶接触层(21)的底部两侧设置有若干条绑带(23)。

8.根据权利要求1所述的一种警用防打击头盔，其特征在于，所述芯片电池模块(7)内设置有振动传感器(40)，所述振动传感器(40)紧贴在所述外壳层(1)的内侧。

9.根据权利要求1所述的一种警用防打击头盔，其特征在于，所述气囊(5)的外部涂设有一层硅胶层。

技术总结
本技术公开了一种警用防打击头盔，包括：外壳层；与外壳层连接的内衬层，内衬层的两端向外延伸并翻卷至外壳层上形成边沿结构，内衬层通过一弹性件与外壳层活动连接；边沿结构包括固接在内衬层边缘内侧的触碰圈,固接在外壳层边缘外侧的振动圈；触碰圈与振动圈之间抵接有一圈薄膜传感器，当外壳层受压时，带动弹性件变形，使触碰圈挤压薄膜传感器得电；设置在外壳层与内衬层之间的气囊；固定在外壳层内侧且与气囊相通的充气结构；与充气结构电连接且与薄膜传感器电连接的芯片电池模块，薄膜传感器在受振动后会发送信号至芯片电池模块，芯片电池模块启动充气结构对气囊进行充气，气囊充斥于外壳层与内衬层之间，减少后续击打对佩戴者的伤害。

技术研发人员：袁晋清,张初全,杨艺宗,黄如松
受保护的技术使用者：华懋（厦门）新材料科技股份有限公司
技术研发日：20221124
技术公布日：2024/1/11
