冰风制冷服的制作方法

本技术涉及一种制冷服，尤其涉及一种冰风制冷服。

背景技术：

1、随着全球气温的显著升高，夏季温度也变得更为炎热，给人们的工作生活带来不便，尤其是对于建筑工人、环卫工人、交警以及其他一些户外工作者。若没有良好的防暑措施，很容易影响工作人员的身体健康以及工作效率。为解决上述问题，目前市面上出现了各种降温服。如中国专利cn201921923263.4公开了一种具有稳定、高效降温功能的制冷服，其采用循环冷却水进行降温。然而，由于冷却水需在整个服装内循环流动，需要的水量较多，从而导致制冷服较重，不够轻便。

技术实现思路

1、为此，本实用新型的目的在于提供一种相对轻便舒适的冰风制冷服。

2、一种冰风制冷服，其包括制冷服主体、制冷源及送风装置，所述制冷源及送风装置为可拆卸式装设于制冷服主体内；所述制冷服主体的剖面层包括自内向外依次设置的降温层、蓄冷层及保护外层，所述蓄冷层与保护外层之间形成冰风通道，所述降温层及保护外层上均设置有防水层，所述蓄冷层的材质为吸水材料；所述制冷服主体上设置有蓄冷仓及送风仓，所述蓄冷仓及送风仓上均设置有置入口，该置入口设有防水拉链，所述蓄冷仓的边界上设置有可连通冰风通道的通风口，所述送风仓上还设置有进风孔及出风孔，所述出风孔连通于蓄冷仓及送风仓，所述制冷源装设于蓄冷仓内，送风装置自置入口装设于蓄冷仓内，该送风装置上设置有风机及进风口、出风口；所述进风口对应于所述进风孔设置，所述出风口对应于出风孔设置；此外，所述制冷服主体上还设置有侧出风口；

3、工作时，打开防水拉链，倒入适量水，使蓄冷层充分吸收水分，将制冷源、送风装置分别装入蓄冷仓、送风仓，所述送风装置吹出的风经所述出风口进入蓄冷仓，所述制冷源对风进行冷却形成冰风，冰风再自所述通风口经冰风通道吹至制冷服主体的各部位，由蓄冷层吸收冷源，再传导给降温层与人体进行热交换，热交换后的带水汽热风自所述侧出风口排出。

4、进一步地，还包括通风排汗装置，所述通风排装置上设置有风机及进风口、出风口，所述制冷服主体上设有排汗仓，所述排汗仓外侧设有与进风口对应的进风孔、内侧设有与出风口对应的吹风孔。

5、进一步地，所述排汗仓的进风口连通于排汗仓及外界，排汗仓的出风口内外贯穿排汗仓的内侧壁。

6、进一步地，还包括控制终端，所述控制终端信号连接于所述送风装置、制冷源中的一个或两个。

7、进一步地，所述送风仓与蓄冷仓合并成同一腔体，所述送风装置及制冷源集成于同一外壳内，该外壳内设有送风腔及制冷腔，所述送风装置的出风口连通于送风腔与制冷腔。

8、进一步地，所述送风装置为风扇，所述制冷源为制冷片，所述制冷片及风扇上均设置有控制芯片，所述控制芯片与所述控制终端信号连接。

9、进一步地，还包括温度感应器，所述温度感应器装设于制冷服主体上或送风装置的内表面上，该温度感应器信号连接于所述控制终端、控制芯片中的一个或两个。

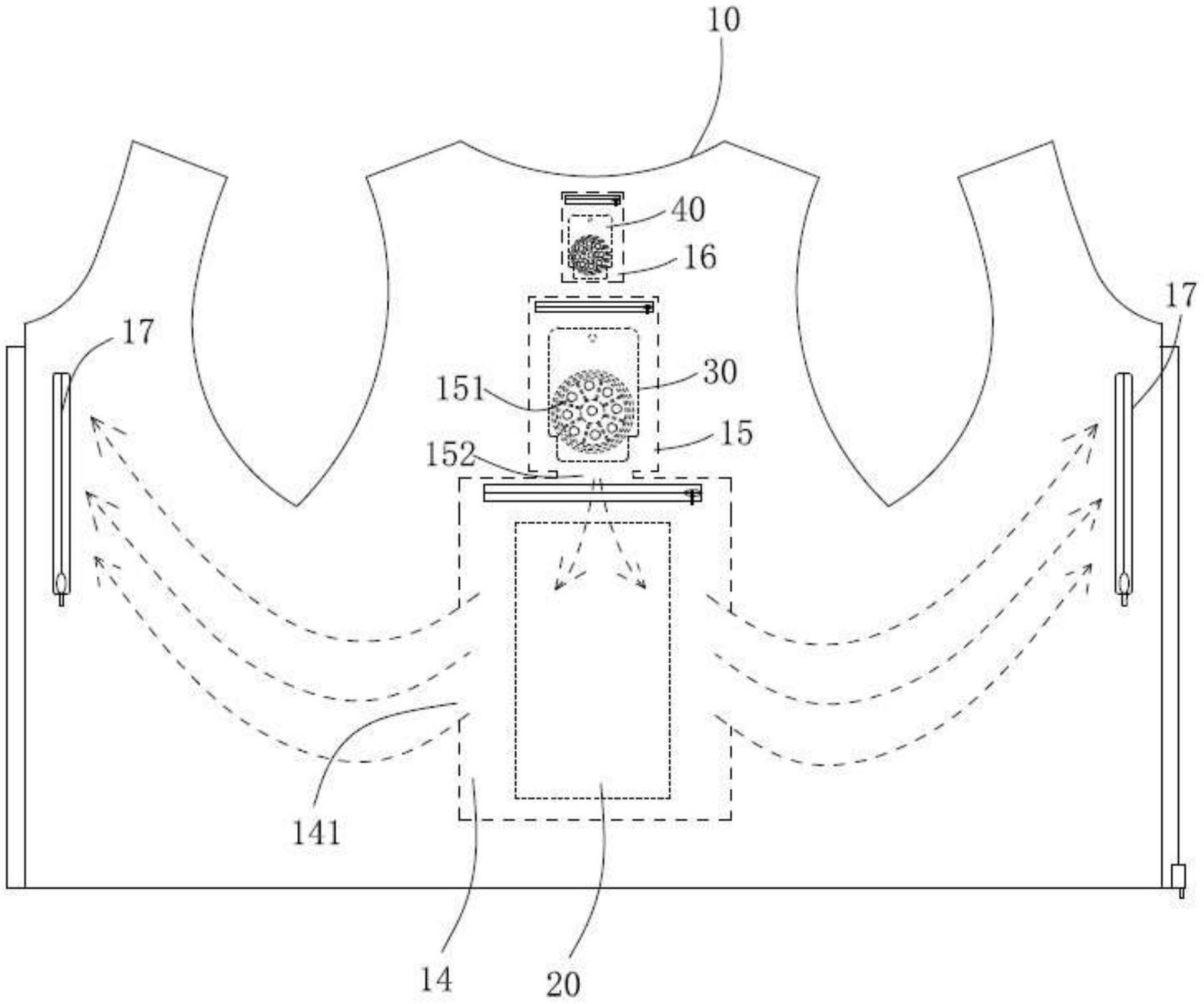

10、进一步地，所述蓄冷仓设置于制冷服主体的背部区域中下方，该蓄冷仓的两侧均设置有通风口，制冷服主体的两前胸区域均设置有侧出风口。

11、进一步地，所述送风仓设置于蓄冷仓的上方向，送风装置朝向下方制冷源吹风。

12、进一步地，所述降温层由冰丝布与tpu薄膜复合而成，所述保护外层的材料为弹力布与tpu薄膜复合而成；所述蓄冷层由吸水海绵材料嵌入高分子吸水树脂组成。

13、综上所述，本实用新型通过在保护外层与降温层之间设置蓄冷层、采用送风装置对制冷源进行吹风形成冰风，将产生的冰风吹至衣服的各个角落，并通过特定的风流动方式以实现对人体的降温；不仅具有产品重量轻便、绿色环保、温度可控、制冷时间长久、干爽舒适、适用于极度炎热的环境的特点，还具有通风排汗功能，本实用新型的实用性强，具有较强的推广意义。

技术特征：

1.一种冰风制冷服，其特征在于：包括制冷服主体、制冷源及送风装置，所述制冷源及送风装置为可拆卸式装设于制冷服主体内；所述制冷服主体的剖面层包括自内向外依次设置的降温层、蓄冷层及保护外层，所述蓄冷层与保护外层之间形成冰风通道，所述降温层及保护外层上均设置有防水层，所述蓄冷层的材质为吸水材料；所述制冷服主体上设置有蓄冷仓及送风仓，所述蓄冷仓及送风仓上均设置有置入口，该置入口设有防水拉链，所述蓄冷仓的边界上设置有可连通冰风通道的通风口，所述送风仓上还设置有进风孔及出风孔，所述出风孔连通于蓄冷仓及送风仓，所述制冷源装设于蓄冷仓内，送风装置自置入口装设于蓄冷仓内，该送风装置上设置有风机及进风口、出风口；所述进风口对应于所述进风孔设置，所述出风口对应于出风孔设置；此外，所述制冷服主体上还设置有侧出风口。

2.如权利要求1所述的冰风制冷服，其特征在于：还包括通风排汗装置，所述通风排装置上设置有风机及进风口、出风口，所述制冷服主体上设有排汗仓，所述排汗仓外侧设有与进风口对应的进风孔、内侧设有与出风口对应的吹风孔。

3.如权利要求2所述的冰风制冷服，其特征在于：所述排汗仓的进风口连通于排汗仓及外界，排汗仓的出风口内外贯穿排汗仓的内侧壁。

4.如权利要求1所述的冰风制冷服，其特征在于：还包括控制终端，所述控制终端信号连接于所述送风装置、制冷源中的一个或两个。

5.如权利要求1或4所述的冰风制冷服，其特征在于：所述送风仓与蓄冷仓合并成同一腔体，所述送风装置及制冷源集成于同一外壳内，该外壳内设有送风腔及制冷腔，所述送风装置的出风口连通于送风腔与制冷腔。

6.如权利要求4所述的冰风制冷服，其特征在于：所述送风装置为风扇，所述制冷源为制冷片，所述制冷片及风扇上均设置有控制芯片，所述控制芯片与所述控制终端信号连接。

7.如权利要求6所述的冰风制冷服，其特征在于：还包括温度感应器，所述温度感应器装设于制冷服主体上或送风装置的内表面上，该温度感应器信号连接于所述控制终端、控制芯片中的一个或两个。

8.如权利要求1所述的冰风制冷服，其特征在于：所述蓄冷仓设置于制冷服主体的背部区域中下方，该蓄冷仓的两侧均设置有通风口，制冷服主体的两前胸区域均设置有侧出风口。

9.如权利要求8所述的冰风制冷服，其特征在于：所述送风仓设置于蓄冷仓的上方向，送风装置朝向下方制冷源吹风。

10.如权利要求1所述的冰风制冷服，其特征在于：所述降温层由冰丝布与tpu薄膜复合而成，所述保护外层的材料为弹力布与tpu薄膜复合而成；所述蓄冷层由吸水海绵材料嵌入高分子吸水树脂组成。

技术总结
一种冰风制冷服，其包括制冷服主体及装设于主体内的制冷源、送风装置及通风排汗装置，所述制冷服主体包括依次设置的降温层、蓄冷层及保护外层，所述蓄冷层与保护外层之间形成冰风通道，所述制冷服主体上设置有蓄冷仓及送风仓，蓄冷仓的边界上设置有通风口，送风仓上还设有进风孔及出风孔，所述出风孔连通于蓄冷仓及送风仓，制冷源装设于蓄冷仓内，送风装置装设于蓄冷仓内，该送风装置上设有风机及进风口、出风口；所述进风口对应于所述进风孔设置，出风口对应于出风孔设置；本技术不仅具有产品重量轻便、绿色环保、温度可控、制冷时间长久、干爽舒适、适用于极度炎热的环境的特点，还具有通风排汗功能，本技术的实用性强，具有较强的推广意义。

技术研发人员：宋红国
受保护的技术使用者：东莞市酷灵服饰有限公司
技术研发日：20221129
技术公布日：2024/1/12
