一种新型表带的制作方法

本技术涉和表带，尤其涉及一种新型表带。

背景技术：

1、每一个手表上均具有两表带，两表带均组合在手表上，主要是对手表固定手腕上的一种带子。

2、现有技术中诸如cn211910748u种新型表带，包括若干个并列布置的表带模块单元以及用于连接任意两相邻表带模块单元的连接块；在所述连接块中间部位开设有长条状弹珠槽，且在所述弹珠槽中嵌入设置有若干弹珠体；所述弹珠体下部容纳于所述弹珠槽内侧，且弹珠体顶部露出所述弹珠槽外表面，实际使用过程中，弹珠体的设置可以防止表带表面与外界硬物的直接摩擦或碰撞对表带表面的磨损，此结构设计可延长表带表面的美观度，且弹珠槽的弹珠设计可在弹珠槽内随意滚动，可供佩戴者手指或手掌揉搓把玩，以缓解压力，可应用于多种表带之中，设计新颖，美观。

3、现有设备在使用时，需要将表带一和表带二进行绑定，但现有的连接采用卡扣等连接方式进行使用，在长期使用时，卡扣会出现卡顿，在佩戴时容易出现脱落，不利于设备使用，对此需要进行改进。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在使用时间长后出现连接卡顿的缺点，而提出的一种新型表带。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种新型表带，包括表盘、连接块、表带一、表带二和连接装置，所述连接块与表盘的表面固定连接，所述表带一设置在表盘的表面，所述表带二设置在表盘的表面，所述连接装置设置在表带一的表面，所述连接装置包括限位槽，所述限位槽开设在表带一的表面，所述表带一的内壁滑动连接有连接环，所述连接环的表面固定连接有拉块，所述拉块与限位槽的表面滑动连接。

3、优选的，所述连接环远离表带一的一端与表带二的内壁插设连接，所述连接环的表面设置有定位孔，所述表带二的内壁固定连接有固定弹簧。

4、优选的，所述固定弹簧的表面固定连接有连接杆，所述连接杆与表带二的内壁滑动连接，所述连接杆的表面固定连接有提块。

5、优选的，所述提块的表面固定连接有插块，所述插块与定位孔的内壁插设连接。

6、优选的，所述连接块的表面设置有更换装置，所述更换装置包括插孔，所述插孔开设在连接块的表面，所述表带一和表带二的表面均固定连接有卡块，所述卡块与连接块的表面插设连接。

7、优选的，所述卡块的内壁固定连接有伸缩弹簧，所述伸缩弹簧的两端均固定连接有推块，所述推块与卡块的内壁滑动连接，所述推块的表面固定连接有拨块。

8、优选的，所述拨块与卡块的表面滑动连接，所述推块远离拨块的一端固定连接有插销，所述插销与插孔的内壁插设连接。

9、与现有技术相比，本实用新型的优点和积极效果在于：

10、1.本实用新型中，通过设置连接装置，便于设备佩戴更加方便，对此拉动提块，连接杆相继受力拉动固定弹簧形变后扩张，插块相继受力提升，随即拉动拉块，连接环相继受力滑动后插入表带二的内壁，随即松开提块，固定弹簧失去束缚后回弹，插块相继受力插入定位孔的内壁，通过设置连接装置，便于对表带一和表带二进行快速连接，使其佩戴者更加稳定舒适，对此有效地提升了设备的稳定性。

11、2.本实用新型中，通过设置更换装置，便于对表带进行更换安装更加方便，对此拉动拨块，推块相继受力推动伸缩弹簧形变后收紧，插销相继受力滑入卡块的内壁，随即将卡板插入连接块的内壁，随即松开拨块，伸缩弹簧失去束缚后回弹，推块相继受力推动插销插入插孔的内壁，通过设置更换装置，便于对表带进行便捷更换，对此有效地提升了设备的易用性。

技术特征：

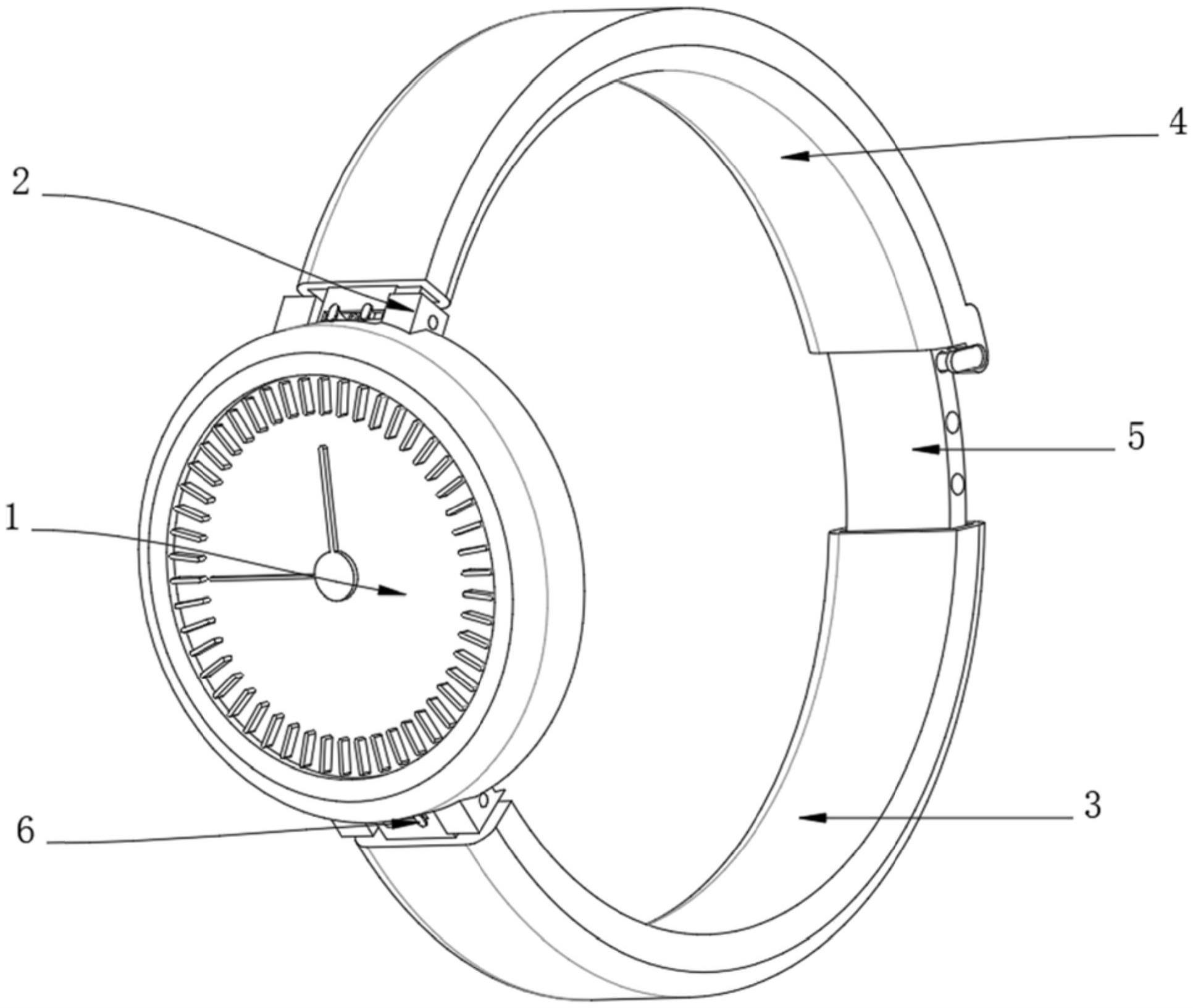

1.一种新型表带，包括表盘(1)、连接块(2)、表带一(3)、表带二(4)和连接装置(5)，其特征在于：所述连接块(2)与表盘(1)的表面固定连接，所述表带一(3)设置在表盘(1)的表面，所述表带二(4)设置在表盘(1)的表面，所述连接装置(5)设置在表带一(3)的表面，所述连接装置(5)包括限位槽(51)，所述限位槽(51)开设在表带一(3)的表面，所述表带一(3)的内壁滑动连接有连接环(52)，所述连接环(52)的表面固定连接有拉块(53)，所述拉块(53)与限位槽(51)的表面滑动连接。

2.根据权利要求1所述的一种新型表带，其特征在于：所述连接环(52)远离表带一(3)的一端与表带二(4)的内壁插设连接，所述连接环(52)的表面设置有定位孔(54)，所述表带二(4)的内壁固定连接有固定弹簧(55)。

3.根据权利要求2所述的一种新型表带，其特征在于：所述固定弹簧(55)的表面固定连接有连接杆(56)，所述连接杆(56)与表带二(4)的内壁滑动连接，所述连接杆(56)的表面固定连接有提块(57)。

4.根据权利要求3所述的一种新型表带，其特征在于：所述提块(57)的表面固定连接有插块(58)，所述插块(58)与定位孔(54)的内壁插设连接。

5.根据权利要求1所述的一种新型表带，其特征在于：所述连接块(2)的表面设置有更换装置(6)，所述更换装置(6)包括插孔(61)，所述插孔(61)开设在连接块(2)的表面，所述表带一(3)和表带二(4)的表面均固定连接有卡块(62)，所述卡块(62)与连接块(2)的表面插设连接。

6.根据权利要求5所述的一种新型表带，其特征在于：所述卡块(62)的内壁固定连接有伸缩弹簧(63)，所述伸缩弹簧(63)的两端均固定连接有推块(64)，所述推块(64)与卡块(62)的内壁滑动连接，所述推块(64)的表面固定连接有拨块(65)。

7.根据权利要求6所述的一种新型表带，其特征在于：所述拨块(65)与卡块(62)的表面滑动连接，所述推块(64)远离拨块(65)的一端固定连接有插销(66)，所述插销(66)与插孔(61)的内壁插设连接。

技术总结
本技术涉和表带技术领域，具体为一种新型表带，包括表盘、连接块、表带一、表带二和连接装置，连接块与表盘的表面固定连接，表带一设置在表盘的表面，表带二设置在表盘的表面，连接装置设置在表带一的表面，连接装置包括限位槽，限位槽开设在表带一的表面，表带一的内壁滑动连接有连接环，连接环的表面固定连接有拉块，拉块与限位槽的表面滑动连接。连接环远离表带一的一端与表带二的内壁插设连接，连接环的表面设置有定位孔，表带二的内壁固定连接有固定弹簧。本技术，通过设置连接装置，便于对表带一和表带二进行快速连接，使其佩戴者更加稳定舒适，对此有效地提升了设备的稳定性。

技术研发人员：罗烜峤,张晓颖
受保护的技术使用者：深圳先洋创新科技有限公司
技术研发日：20221214
技术公布日：2024/1/12
