一种可拆卸式雨衣的制作方法

本技术涉及雨衣，具体涉及一种可拆卸式雨衣。

背景技术：

1、雨衣是由防水布料制成的挡雨衣服，其适用的防水布料有胶布、油布和塑料薄膜等，现代的雨衣防水布料注重透气性，常用的如特制尼龙和gore-tex等，透气型雨衣利于人在穿着防雨时湿热的水气从雨衣内散出，增加舒适度;

2、现有的雨衣大多呈一体式结构设计，雨衣的帽檐不可拆卸，导致使用时不方便佩戴头盔，帽檐阻挡了头盔的配带，无法根据用户的需求，是否佩戴帽檐，使用不方便，因此设计一种新型可拆卸式雨衣以改变上述技术缺陷，提高整体雨衣的实用性，显得尤为重要。

技术实现思路

1、本实用新型的目的在于提供一种可拆卸式雨衣，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种可拆卸式雨衣，包括雨衣主体，所述雨衣主体的顶部设置有防雨帽，所述防雨帽的内部设置有弧形片，所述弧形片的正面设置有防雨片，所述防雨片通过两组连接机构与弧形片进行连接；

4、所述连接机构由底座、连接柱、固定块、圆形卡槽、连接块和固定环组成，所述防雨片的正面设置有底座，所述底座的背面设置有连接柱，所述连接柱的背面设置有固定块，所述固定块的内部开设有圆形卡槽，所述圆形卡槽的内部设置有两组连接块，弧形片的背面设置有固定环，所述固定块和固定环固定连接。

5、作为本实用新型优选的方案，所述圆形卡槽的内部且延伸至固定块的正面设置有控制块，所述圆形卡槽的内部且位于连接块的背面设置有两组限位块，所述限位块和连接块均延伸至圆形卡槽的外侧设置有弹簧。

6、作为本实用新型优选的方案，所述连接柱与底座和固定块的连接方式均为转动连接。

7、作为本实用新型优选的方案，所述固定环的内部开设有连接槽，所述连接槽的内部开设有固定槽，所述固定块的外部结构大小与固定环的内部结构大小呈相对应设计。

8、作为本实用新型优选的方案，所述弧形片通过纽扣与防雨帽进行连接，且所述防雨帽和弧形片的连接处设置有魔术贴。

9、作为本实用新型优选的方案，所述雨衣主体的左右两侧均设置有衣袖，所述衣袖的袖口处设置有弹性收紧带，所述雨衣主体的正面设置有两组口袋，所述口袋的正面设置有防雨盖，所述防雨盖通过纽扣和魔术贴与口袋进行连接。

10、与现有技术相比，本实用新型的有益效果是：

11、本实用新型中，通过连接机构的设计，将防雨片与弧形片进行连接，固定块卡接在固定环的内部，扭动控制块，使得连接块能够卡接在固定槽的内部，将防雨片与弧形片固定连接，能够方便拆卸。

技术特征：

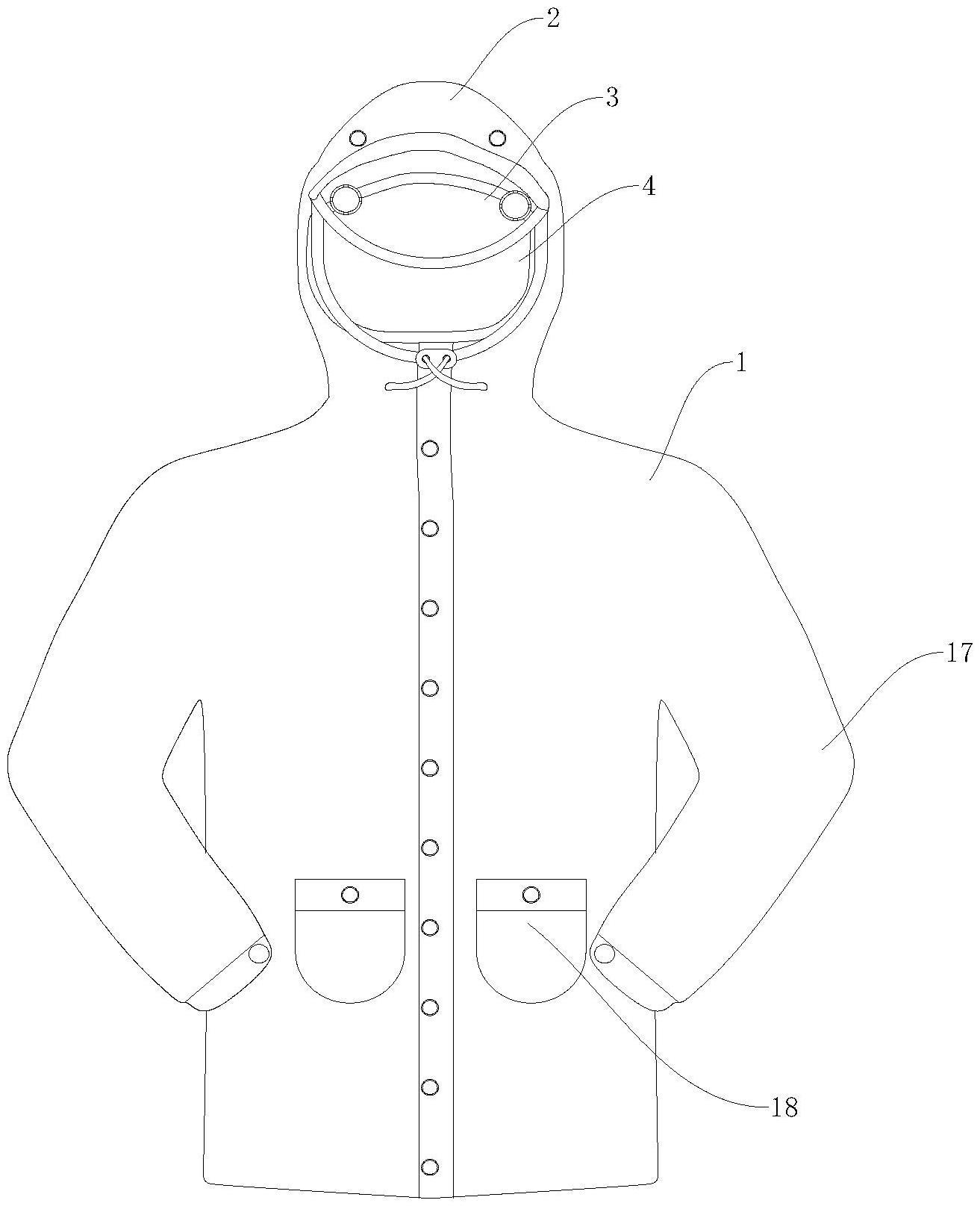

1.一种可拆卸式雨衣，包括雨衣主体（1），其特征在于：所述雨衣主体（1）的顶部设置有防雨帽（2），所述防雨帽（2）的内部设置有弧形片（3），所述弧形片（3）的正面设置有防雨片（4），所述防雨片（4）通过两组连接机构（5）与弧形片（3）进行连接；

2.根据权利要求1所述的一种可拆卸式雨衣，其特征在于：所述圆形卡槽（9）的内部且延伸至固定块（8）的正面设置有控制块（12），所述圆形卡槽（9）的内部且位于连接块（10）的背面设置有两组限位块（13），所述限位块（13）和连接块（10）均延伸至圆形卡槽（9）的外侧设置有弹簧（14）。

3.根据权利要求1所述的一种可拆卸式雨衣，其特征在于：所述连接柱（7）与底座（6）和固定块（8）的连接方式均为转动连接。

4.根据权利要求1所述的一种可拆卸式雨衣，其特征在于：所述固定环（11）的内部开设有连接槽（15），所述连接槽（15）的内部开设有固定槽（16），所述固定块（8）的外部结构大小与固定环（11）的内部结构大小呈相对应设计。

5.根据权利要求1所述的一种可拆卸式雨衣，其特征在于：所述弧形片（3）通过纽扣与防雨帽（2）进行连接，且所述防雨帽（2）和弧形片（3）的连接处设置有魔术贴。

6.根据权利要求1所述的一种可拆卸式雨衣，其特征在于：所述雨衣主体（1）的左右两侧均设置有衣袖（17），所述衣袖（17）的袖口处设置有弹性收紧带，所述雨衣主体（1）的正面设置有两组口袋（18），所述口袋（18）的正面设置有防雨盖，所述防雨盖通过纽扣和魔术贴与口袋（18）进行连接。

技术总结
本技术涉及雨衣技术领域，具体涉及一种可拆卸式雨衣，包括雨衣主体，所述雨衣主体的顶部设置有防雨帽，所述防雨帽的内部设置有弧形片，所述弧形片的正面设置有防雨片，所述防雨片通过两组连接机构与弧形片进行连接；所述连接机构由底座、连接柱、固定块、圆形卡槽、连接块和固定环组成，所述防雨片的正面设置有底座，所述底座的背面设置有连接柱，所述连接柱的背面设置有固定块，所述固定块的内部开设有圆形卡槽，所述圆形卡槽的内部设置有两组连接块，弧形片的背面设置有固定环，所述固定块和固定环固定连接。与现有的雨衣相比较，本技术通过设计能够提高雨衣的整体实用性。

技术研发人员：陈先明,谢丹峰
受保护的技术使用者：浙江明嘉新材料有限公司
技术研发日：20221214
技术公布日：2024/1/12
