一种可扩展型拉链及其分离式拉链头的制作方法

本技术属于拉链领域，特别涉及一种可扩展型拉链及其分离式拉链头。

背景技术：

1、目前，旅行箱普遍使用有拉链，拉链一般设有两道，一道拉链用于开启行李箱，另一道用于扩展行李箱内空间。该种拉链结构主要有以下缺点：一、工序较为繁杂，目前设置的两道拉链是独立的，每道拉链均需要进行两道车缝，工序较为繁杂，不利于生产效率的提高；二、用于扩展行李箱内空间的拉链上的拉链头由于无法分离，扩展的空间有限。

技术实现思路

1、为克服现有技术的不足及存在的问题，本实用新型提供一种可扩展型拉链及其分离式拉链头，安装时进行两道车缝即可，工艺更为简单，且采用分离式拉链头，便于拉链完全分开。

2、本实用新型是通过以下技术方案实现的：

3、一种可扩展型拉链，包括并列连接的可扩展部和开口部，所述可扩部包括并列对接的第一布带和第二布带，第一布带和第二布带上分别设有第一链齿条和第二链齿条，第一链齿条和第二链齿条相匹配，第一链齿条和第二链齿条上设有分离式拉链头，第一布带和第二布带的底部层叠设有折叠的可扩展布带，开口部包括第三布带和第四布带，第三布带和第四布带底部层叠设有第五布带和第六布带，第三布带、第四布带、第五布带和第六布带上分别设有第三链齿条、第四链齿条、第五链齿条和第六链齿条，第三链齿条和第四链齿条相匹配，第五链齿条和第六链齿条相匹配，第三链齿条、第四链齿条、第五链齿条和第六链齿条上设有双层拉链头。

4、所述分离式拉链头包括头体，头体的一侧设有第一链口，第一链口安装于第一链齿条上，头体的另一侧设有卡接口，卡接口内活动插接有插接块，插接块上设有第二链口，第二链口安装于第二链齿条上。

5、所述头体上设有第一拉鼻，第一拉鼻上安装有第一拉片。

6、所述卡接口上设有定位台阶，插接块上设有与定位台阶匹配的定位阶梯面。

7、所述双层拉链头包括拉头主体，拉头主体上设有四个固定链口，分布于拉头主体的两侧，四个固定链口分别安装于第三链齿条、第四链齿条、第五链齿条和第六链齿条上。

8、所述拉头主体上设有第二拉鼻，第二拉鼻由拉头主体的顶面延伸至底端，第二拉鼻上设有第二拉片。

9、所述第二布带和第三布带为一整体布料裁出，第五布带和可扩展布带为一整体布料裁出，且第二布带、第三布带、第五布带和可扩展布带车缝成一体式结构。

10、本实用新型还通过以下技术方案实现：

11、一种分离式拉链头，包括头体，所述头体的一侧设有用于安装于一侧链齿条的第一链口，头体的另一侧设有卡接口，卡接口内活动插接有插接块，插接块上设有用于安装于另一侧链齿条的第二链口。

12、所述头体上设有第一拉鼻，第一拉鼻上安装有第一拉片。

13、所述卡接口上设有定位台阶，插接块上设有与定位台阶匹配的定位阶梯面。

14、本实用新型可扩展部和开口部并列连接，安装时直接进行两道车缝即可，工序简单；扩展部上设置分离式拉链头，通过拉链头可将连接的两侧链齿条完全分开，故设置的扩展空间不受限制，可进行较大的空间扩展；开口部设有第三布带、第四布带、第五布带和第六布带，具有双层结构，为双层拉链结构，可起到防盗作用。

技术特征：

1.一种可扩展型拉链，包括并列连接的可扩展部（1）和开口部（2），其特征在于：所述可扩展部包括并列对接的第一布带（11）和第二布带（12），第一布带和第二布带上分别设有第一链齿条（13）和第二链齿条（14），第一链齿条和第二链齿条相匹配，第一链齿条和第二链齿条上设有分离式拉链头（15），第一布带和第二布带的底部层叠设有折叠的可扩展布带（16），开口部包括第三布带（21）和第四布带（22），第三布带和第四布带底部层叠设有第五布带（23）和第六布带（24），第三布带、第四布带、第五布带和第六布带上分别设有第三链齿条（25）、第四链齿条（26）、第五链齿条（27）和第六链齿条（28），第三链齿条和第四链齿条相匹配，第五链齿条和第六链齿条相匹配，第三链齿条、第四链齿条、第五链齿条和第六链齿条上设有双层拉链头（29）。

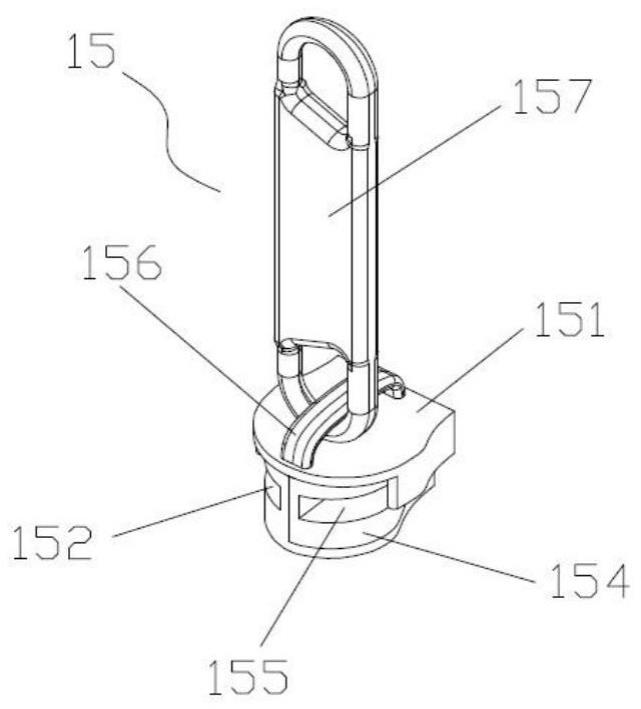

2.根据权利要求1所述的可扩展型拉链，其特征在于：所述分离式拉链头（15）包括头体（151），头体的一侧设有第一链口（152），第一链口安装于第一链齿条（13）上，头体的另一侧设有卡接口（153），卡接口内活动插接有插接块（154），插接块上设有第二链口（155），第二链口安装于第二链齿条（14）上。

3.根据权利要求2所述的可扩展型拉链，其特征在于：所述头体（151）上设有第一拉鼻（156），第一拉鼻上安装有第一拉片（157）。

4.根据权利要求3所述的可扩展型拉链，其特征在于：所述卡接口（153）上设有定位台阶（1531），插接块（154）上设有与定位台阶匹配的定位阶梯面（1541）。

5.根据权利要求1所述的可扩展型拉链，其特征在于：所述双层拉链头（29）包括拉头主体（291），拉头主体上设有四个固定链口（292），分布于拉头主体的两侧，四个固定链口分别安装于第三链齿条（25）、第四链齿条（26）、第五链齿条（27）和第六链齿条（28）上。

6.根据权利要求5所述的可扩展型拉链，其特征在于：所述拉头主体（291）上设有第二拉鼻（293），第二拉鼻由拉头主体的顶面延伸至底端，第二拉鼻上设有第二拉片（294）。

7.根据权利要求1所述的可扩展型拉链，其特征在于：所述第二布带（12）和第三布带（21）为一整体布料裁出，第五布带（23）和可扩展布带（16）为一整体布料裁出，且第二布带、第三布带、第五布带和可扩展布带车缝成一体式结构。

8.一种分离式拉链头，包括头体（151），其特征在于：所述头体的一侧设有用于安装于一侧链齿条的第一链口（152），头体的另一侧设有卡接口（153），卡接口内活动插接有插接块（154），插接块上设有用于安装于另一侧链齿条的第二链口（155）。

9.根据权利要求8所述的分离式拉链头，其特征在于：所述头体（151）上设有第一拉鼻（156），第一拉鼻上安装有第一拉片（157）。

10.根据权利要求9所述的分离式拉链头，其特征在于：所述卡接口（153）上设有定位台阶（1531），插接块（154）上设有与定位台阶匹配的定位阶梯面（1541）。

技术总结
本技术公开了一种可扩展型拉链，属于拉链领域，包括并列连接的可扩展部和开口部。可扩展部和开口部并列连接，安装时直接进行两道车缝即可，工序简单；扩展部上设置分离式拉链头，通过拉链头可将连接的两侧链齿条完全分开，故设置的扩展空间不受限制，可进行较大的空间扩展；开口部设有第三布带、第四布带、第五布带和第六布带，具有双层结构，为双层拉链结构，可起到防盗作用。

技术研发人员：李道岭
受保护的技术使用者：东莞龙晟复合材料科技有限公司
技术研发日：20221216
技术公布日：2024/1/11
