足弓支撑片及其制造方法、抗扭转鞋垫以及抗扭转鞋与流程

本揭示内容是关于一种足弓支撑片及其制造方法，以及含有足弓支撑片的抗扭转鞋垫及抗扭转鞋。

背景技术：

1、良好的鞋子需具备抗扭转的功能，对于需要速度性及敏捷性的运动鞋来说又更为重要。在运动时，因脚掌的重心变化快速，前掌与后脚跟之间容易产生旋转的力量，进而使鞋子扭转，造成脚踝受伤。因此目前亟需开发一种鞋子，具有抗扭转功能、提升鞋子稳定性和支撑性、并保护足部的鞋底。

技术实现思路

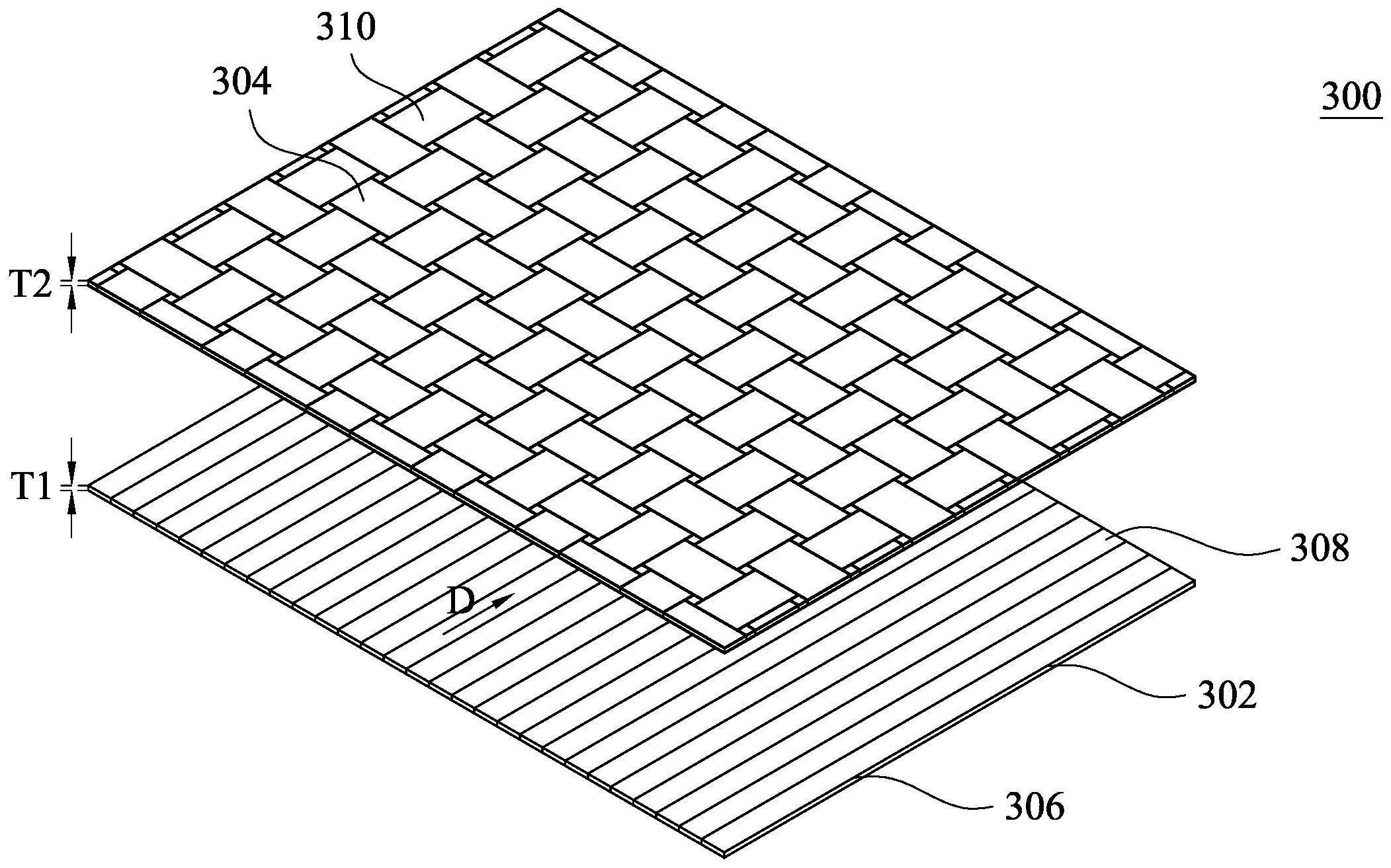

1、本揭示内容是关于一种足弓支撑片，在一些实施方式中，足弓支撑片包括碳纤维单向层及碳纤维编织布。碳纤维单向层包括至少一含有第一热塑性树脂的碳纤维单向布。碳纤维编织布与碳纤维单向布相互粘合，碳纤维编织布含有第二热塑性树脂，其中碳纤维单向层的第一厚度与碳纤维编织布的第二厚度的比例为0.375～1.5：0.125～0.5。

2、在一些实施方式中，碳纤维单向层的第一厚度与碳纤维编织布的第二厚度的总和为0.5mm至2.0mm。

3、在一些实施方式中，第一热塑性树脂与第二热塑性树脂各自独立包括热塑环氧、热塑性聚氨酯、聚碳酸酯、聚酰胺、乙烯与醋酸乙烯酯的共聚物、聚噻吩或其组合。

4、在一些实施方式中，在碳纤维单向层及碳纤维编织布中，碳纤维含量各自独立为50wt％至70wt％，第一热塑性树脂及第二热塑性树脂的含量各自独立为30wt％至50wt％。

5、在一些实施方式中，碳纤维单向层包括第一碳纤维单向布、第二碳纤维单向布及第三碳纤维单向布。第一碳纤维单向布包括沿着第一方向排列的多条碳纤维布。第二碳纤维单向布位于第一碳纤维单向布之上，包括沿着第二方向排列的多条碳纤维布。第三碳纤维单向布位于第二碳纤维单向布之上，包括沿着第三方向排列的多条碳纤维布，其中第一方向、第二方向及第三方向为相同或不同。

6、在一些实施方式中，碳纤维编织布位于第三碳纤维单向布之上、第一碳纤维单向布之下或是第一碳纤维单向布、第二碳纤维单向布及第三碳纤维单向布中相邻的任两者之间。

7、本揭示内容是关于一种抗扭转鞋垫，抗扭转鞋垫包括鞋垫本体及前述任一实施方式的足弓支撑片。足弓支撑片设置于鞋垫本体的表面的中间部分。

8、在一些实施方式中，在鞋垫本体的表面上，足弓支撑片实质上为椭圆形状、长圆形形状、鹅卵石形状、圆角矩形形状、矩形形状、凹型形状、箭羽形状或其组合。

9、本揭示内容是关于一种抗扭转鞋，在一些实施方式中，抗扭转鞋包括抗扭转鞋垫。

10、本揭示内容是关于一种制造足弓支撑片的方法，在一些实施方式中，方法包括以下操作：在温度为100℃至200℃，压力为0kgf/cm2至100kgf/cm2下，热压碳纤维单向层及碳纤维编织布，以形成足弓支撑片。

技术特征：

1.一种足弓支撑片，其特征在于，包括：

2.根据权利要求1所述的足弓支撑片，其中该碳纤维单向层的该第一厚度与该碳纤维编织布的该第二厚度的总和为0.5mm至2.0mm。

3.根据权利要求1所述的足弓支撑片，其中该第一热塑性树脂与该第二热塑性树脂各自独立包括热塑环氧、热塑性聚氨酯、聚碳酸酯、聚酰胺、乙烯与醋酸乙烯酯的共聚物、聚噻吩或其组合。

4.根据权利要求1所述的足弓支撑片，其中在该碳纤维单向层及该碳纤维编织布中，碳纤维含量各自独立为50wt％至70wt％，该第一热塑性树脂及该第二热塑性树脂的含量各自独立为30wt％至50wt％。

5.根据权利要求1所述的足弓支撑片，其中该碳纤维单向层包括：

6.根据权利要求5所述的足弓支撑片，其中该碳纤维编织布位于该第三碳纤维单向布之上、该第一碳纤维单向布之下或是该第一碳纤维单向布、该第二碳纤维单向布及该第三碳纤维单向布中相邻的任两者之间。

7.一种抗扭转鞋垫，其特征在于，包括：

8.根据权利要求7所述的抗扭转鞋垫，其中在该鞋垫本体的该表面上，该足弓支撑片实质上为椭圆形状、长圆形形状、鹅卵石形状、圆角矩形形状、矩形形状、凹型形状、箭羽形状或其组合。

9.一种抗扭转鞋，其特征在于，包括根据权利要求7所述的抗扭转鞋垫。

10.一种制造根据权利要求1至6任一项所述的足弓支撑片的方法，包括：

技术总结
一种足弓支撑片及其制造方法、抗扭转鞋垫以及抗扭转鞋。足弓支撑片包括碳纤维单向层及碳纤维编织布。碳纤维单向层包括至少一含有第一热塑性树脂的碳纤维单向布。碳纤维编织布与碳纤维单向布相互粘合，碳纤维编织布含有第二热塑性树脂，其中碳纤维单向层的第一厚度与碳纤维编织布的第二厚度的比例为0.375～1.5：0.125～0.5。本揭示内容的足弓支撑片提供支撑及稳定，具抗扭转的功能，可保护足弓。

技术研发人员：梁智翔,欧志轩,黄龙田,陈庶荣,刘宗翰,石宏崑
受保护的技术使用者：台湾塑胶工业股份有限公司
技术研发日：
技术公布日：2024/1/13
