一种能够更换鞋跟的鞋底的制作方法

本发明涉及鞋底，具体是指一种能够更换鞋跟的鞋底。

背景技术：

1、常见的鞋子，鞋跟是与鞋底一体固定的，经过长时间的穿用，发现鞋跟部位是最容易磨损的地方，由于鞋跟与鞋底是一体的，如果鞋跟损坏，用户无法更换鞋跟，只能更换鞋子，更换鞋跟与更换整双鞋子的成本投入要很少，因此研发一款能够更换鞋跟的鞋底。

技术实现思路

1、本发明要解决的技术问题是克服上述技术的缺陷，提供一种能够更换鞋跟的鞋底。

2、一种能够更换鞋跟的鞋底，包括鞋底板、鞋跟中间板和鞋跟底板，所述鞋底板与鞋跟中间板胶粘连接，所述鞋跟底板与鞋跟中间板拆卸连接，所述鞋底板位于脚跟部位设有阶梯沉孔，所述鞋跟中间板上设有与阶梯沉孔对应的通孔，所述鞋跟底板上设有与阶梯沉孔对应的内螺纹孔，所述阶梯沉孔设有螺钉，所述螺钉与鞋跟底板上的内螺纹孔螺接。

3、进一步地，所述鞋底板底侧设有若干对接沉孔，所述鞋跟中间板的顶部设有与对接沉孔匹配的对接凸起，所述鞋跟中间板的底侧设有插块，所述鞋跟底板的顶部设有与插块匹配的插槽。

4、进一步地，所述插槽包括两个长条形槽口，两个长条形槽口之间设有分隔块，所述分隔块顶侧和鞋底中间板的顶侧均设有若干栅格减重凹槽。

5、进一步地，所述鞋跟底板处的内螺纹孔采用内螺纹件嵌入鞋跟底板方式制作，所述内螺纹件与鞋跟底板粘接。

6、进一步地，所述螺钉的头部沉入对接沉孔。

7、进一步地，所述鞋跟底板的底面设有防滑纹。

8、本发明优点：本发明结构合理，结构稳定，且便于磨损的鞋跟进行更换，无需更换整双鞋子，减少消费成本，方便实用；两个长条形槽口件设置分隔块，并设计若干栅格减重凹槽，一方面起到加强筋作用，保证结构的稳定性，另一方面能够起到减重作用；鞋跟底板通过插接和螺顶固定，结构稳定。

技术特征：

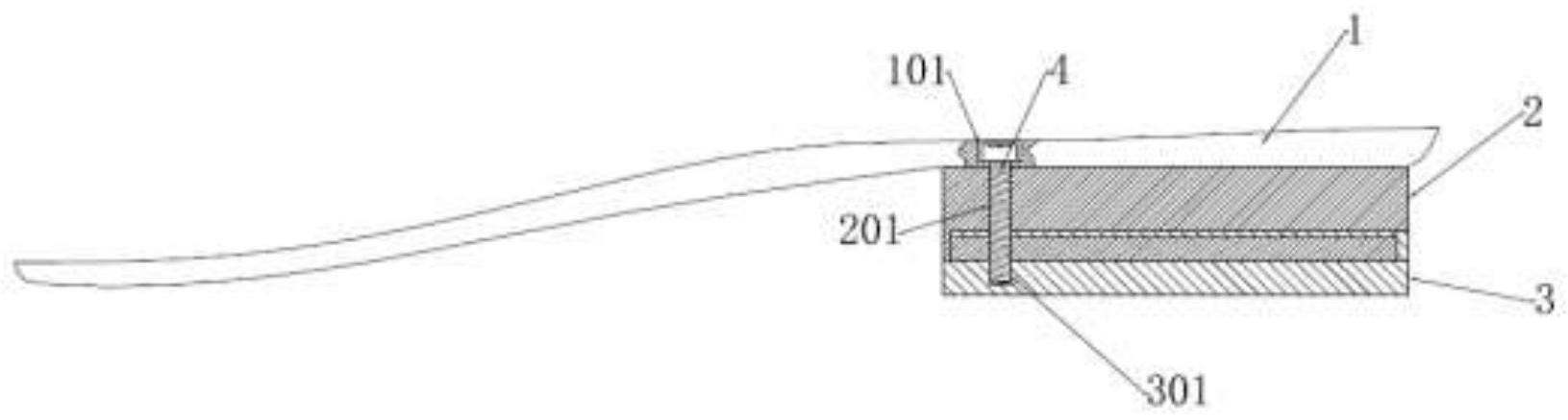

1.一种能够更换鞋跟的鞋底，其特征在于：包括鞋底板(1)、鞋跟中间板(2)和鞋跟底板(3)，所述鞋底板(1)与鞋跟中间板(2)胶粘连接，所述鞋跟底板(3)与鞋跟中间板(2)拆卸连接，所述鞋底板(1)位于脚跟部位设有阶梯沉孔(101)，所述鞋跟中间板(2)上设有与阶梯沉孔(101)对应的通孔(201)，所述鞋跟底板(3)上设有与阶梯沉孔(101)对应的内螺纹孔(301)，所述阶梯沉孔(101)设有螺钉(4)，所述螺钉(4)与鞋跟底板(3)上的内螺纹孔(301)螺接。

2.根据权利要求1所述的一种能够更换鞋跟的鞋底，其特征在于：所述鞋底板(1)的底侧设有若干对接沉孔(102)，所述鞋跟中间板(2)的顶部设有与对接沉孔(102)匹配的对接凸起(202)，所述鞋跟中间板(2)的底侧设有插块(203)，所述鞋跟底板(3)的顶部设有与插块(203)匹配的插槽(302)。

3.根据权利要求2所述的一种能够更换鞋跟的鞋底，其特征在于：所述插槽(302)包括两个长条形槽口(3021)，两个长条形槽口(3021)之间设有分隔块(3022)，所述分隔块(3022)顶侧和鞋底中间板(2)的顶侧均设有若干栅格减重凹槽(6)。

4.根据权利要求2所述的一种能够更换鞋跟的鞋底，其特征在于：所述鞋跟底板(3)处的内螺纹孔(301)采用内螺纹件(5)嵌入鞋跟底板(3)方式制作，所述内螺纹件(5)嵌入鞋跟底板(3)并粘接。

5.根据权利要求2所述的一种能够更换鞋跟的鞋底，其特征在于：所述螺钉(4)的头部沉入对接沉孔(101)。

6.根据权利要求2所述的一种能够更换鞋跟的鞋底，其特征在于：所述鞋跟底板(3)的底面设有防滑纹(7)。

技术总结
本发明涉及鞋底技术领域，具体是指一种能够更换鞋跟的鞋底，包括鞋底板、鞋跟中间板和鞋跟底板，所述鞋底板与鞋跟中间板胶粘连接，所述鞋跟底板与鞋跟中间板拆卸连接，所述鞋底板位于脚跟部位设有阶梯沉孔，所述鞋跟中间板上设有与阶梯沉孔对应的通孔，所述鞋跟底板上设有与阶梯沉孔对应的内螺纹孔，所述阶梯沉孔设有螺钉，所述螺钉与鞋跟底板上的内螺纹孔螺接。本发明结构合理，结构稳定，且便于磨损的鞋跟进行更换，无需更换整双鞋子，减少消费成本，方便实用。

技术研发人员：莫家进
受保护的技术使用者：东莞市密码空间科技有限责任公司
技术研发日：
技术公布日：2024/1/15
