一种多角度支撑的平板保护套的制作方法

本技术属于平板保护套，具体涉及一种多角度支撑的平板保护套。

背景技术：

1、目前，市面上出现了很多的手机保护套、pad保护套等平板保护套，利用保护套可以对平板类的电子产品形成一定的保护。

2、经过不断地调研发现，保护套虽然能够避免平板类的电子产品外观受到磨损或者损伤；但是市面上的所有磁吸款皆为将盖板设计成三折结构，支撑角度单一，低角度支撑稳定性不足，不能很好的满足消费者在使用时的多种角度需求，且测试发现三折磁吸在竖屏下无法支撑，一碰就倒，这也是为什么市面上的磁吸款都不支持竖屏的原因；同时三折结构具体的使用较为复杂，尤其是在操作方式上，由于有三个折叠部，消费者需要对其进行多次翻折才能够折叠出有效的支撑结构，同时部分产品也呈现出支撑结构不稳，稍微用力触碰支撑结构就会导致整个结构散架的情况出现。

技术实现思路

1、本实用新型目的在于为克服现有的技术缺陷，提供一种可实现多角度支撑的平板保护套。

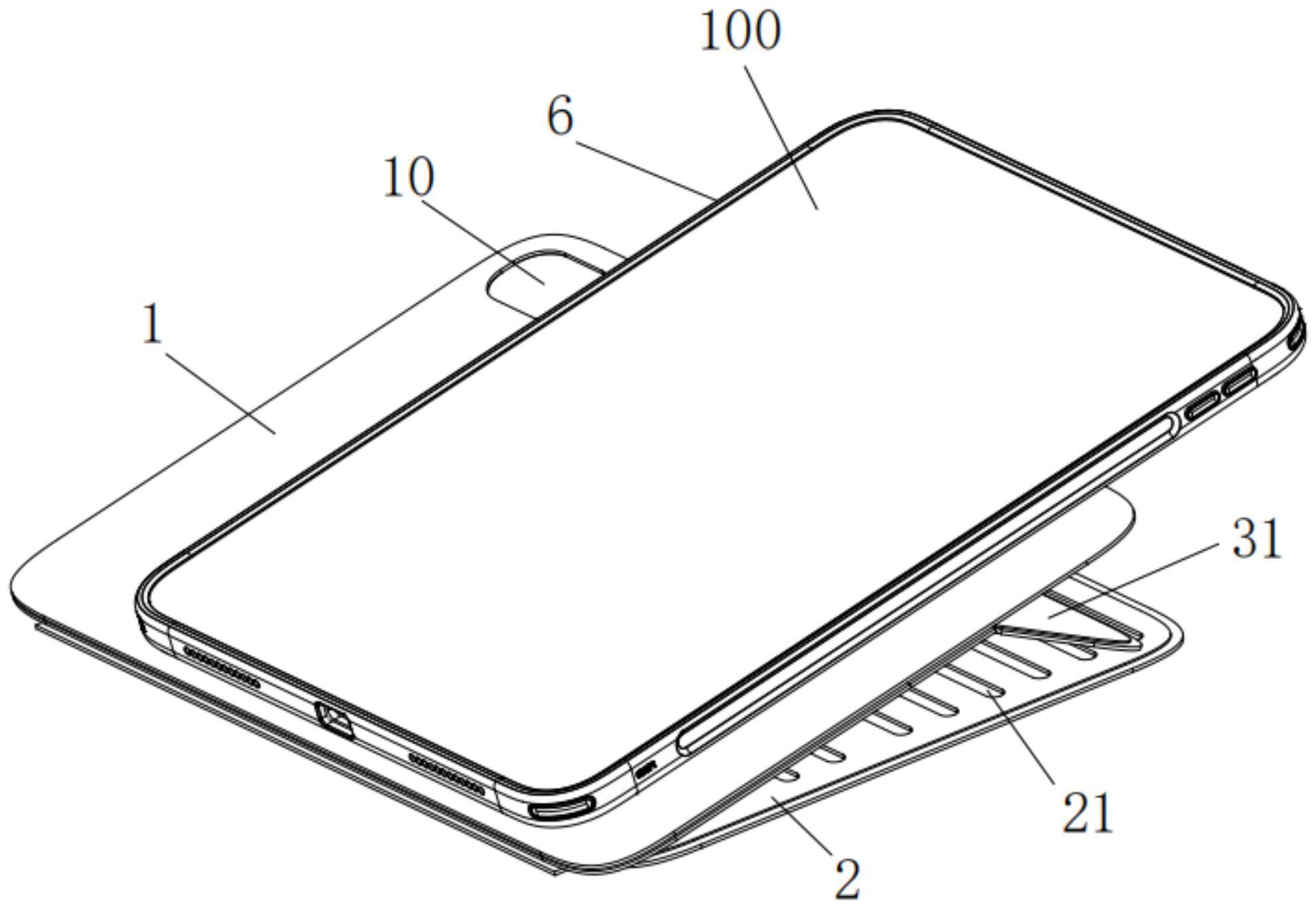

2、为了解决上述技术问题，本实用新型提供了一种多角度支撑的平板保护套，包括通过柔性材料连接的背板和盖板，所述盖板的背面凹设有若干间隔设置的卡槽，所述背板的背面设有支撑板，所述支撑板包括通过柔性材料进行连接的第一折叠部和第二折叠部，所述第一折叠部和第二折叠部均通过磁吸的方式与所述背板连接，且所述第二折叠部临近所述盖板设置，背向翻折所述第一折叠部或第二折叠部，使所述第一折叠部或第二折叠部的一端与所述卡槽卡合，以在不同的角度处支撑所述背板。

3、进一步的，所述背板上在对应所述第一折叠部和第二折叠部的位置处均设有若干第一磁铁，所述第一折叠部和第二折叠部与所述第一磁铁磁吸固定。

4、进一步的，所述第一折叠部和第二折叠部上均设有若干与所述第一磁铁磁吸配合的第二磁铁。

5、进一步的，所述第一折叠部和第二折叠部的内部均设有与所述第一磁铁磁吸的第一金属片。

6、进一步的，所述的多角度支撑的平板保护套还包括与所述背板的正面磁吸固定的保护壳。

7、进一步的，所述保护壳的背面设有与所述第一磁铁磁吸的第二金属片。

8、进一步的，所述保护壳上设有若干在竖向和横向上分别与所述第一磁铁磁吸的第三磁铁。

9、进一步的，所述盖板和背板上均设有若干与平板磁吸固定的第四磁铁。

10、进一步的，所述背板和支撑板的对位位置处均设有摄像头避让孔；所述第一折叠部和第二折叠部之间的柔性材料通过背胶与所述背板黏接。

11、本实用新型具有以下有益效果：

12、本实用新型中，支撑板通过磁吸固定的方式，可在采用支撑板对背板进行支撑时，可采用向外翻折打开第一折叠部或第二折叠部，从而利用第一折叠部或第二折叠部与若干不同位置处的卡槽配合后实现对背板不同角度的支撑，且第二折叠部与卡槽卡合后可给予背板较高角度的支撑，而第一折叠部与卡槽卡合后可给予背板低角度的支撑，提高低角度支撑稳定性，从而实现了多角度支撑的功能所需，利用卡槽固定支撑的方式，支撑稳固且可靠。

13、其次，通过增加一与背板磁吸固定的保护壳，使平板套装在保护壳上后，通过改变保护壳的位置和方向，可实现对平板进行横放和竖放的功能。

14、此外，还在背板上设有与平板内的磁铁直接一一对应吸附的小磁铁，从而可去掉保护壳，可直接将平板吸附在背板上。

15、本实用新型附加的方面和优点将在下面的描述中部分给出，这些将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

1.一种多角度支撑的平板保护套，包括通过柔性材料连接的背板和盖板，其特征在于，所述盖板的背面凹设有若干间隔设置的卡槽，所述背板的背面设有支撑板，所述支撑板包括通过柔性材料进行连接的第一折叠部和第二折叠部，所述第一折叠部和第二折叠部均通过磁吸的方式与所述背板连接，且所述第二折叠部临近所述盖板设置，背向翻折所述第一折叠部或第二折叠部，使所述第一折叠部或第二折叠部的一端与所述卡槽卡合，以在不同的角度处支撑所述背板。

2.如权利要求1所述的多角度支撑的平板保护套，其特征在于，所述背板上在对应所述第一折叠部和第二折叠部的位置处均设有若干第一磁铁，所述第一折叠部和第二折叠部与所述第一磁铁磁吸固定。

3.如权利要求2所述的多角度支撑的平板保护套，其特征在于，所述第一折叠部和第二折叠部上均设有若干与所述第一磁铁磁吸配合的第二磁铁。

4.如权利要求2所述的多角度支撑的平板保护套，其特征在于，所述第一折叠部和第二折叠部的内部均设有与所述第一磁铁磁吸的第一金属片。

5.如权利要求2所述的多角度支撑的平板保护套，其特征在于，还包括与所述背板的正面磁吸固定的保护壳。

6.如权利要求5所述的多角度支撑的平板保护套，其特征在于，所述保护壳的背面设有与所述第一磁铁磁吸的第二金属片。

7.如权利要求5所述的多角度支撑的平板保护套，其特征在于，所述保护壳上设有若干在竖向和横向上分别与所述第一磁铁磁吸的第三磁铁。

8.如权利要求1-7任一项所述的多角度支撑的平板保护套，其特征在于，所述盖板和背板上均设有若干与平板磁吸固定的第四磁铁。

9.如权利要求1所述的多角度支撑的平板保护套，其特征在于，所述背板和支撑板的对位位置处均设有摄像头避让孔；所述第一折叠部和第二折叠部之间的柔性材料通过背胶与所述背板黏接。

技术总结
本技术公开了一种多角度支撑的平板保护套，包括通过柔性材料连接的背板和盖板，所述盖板的背面凹设有若干间隔设置的卡槽，所述背板的背面设有支撑板，所述支撑板包括通过柔性材料进行连接的第一折叠部和第二折叠部，所述第一折叠部和第二折叠部均通过磁吸的方式与所述背板连接，且所述第二折叠部临近所述盖板设置，背向翻折所述第一折叠部或第二折叠部，使所述第一折叠部或第二折叠部的一端与所述卡槽卡合，以在不同的角度处支撑所述背板。本技术中利用第一折叠部或第二折叠部与若干不同位置处的卡槽配合后实现对背板不同角度的支撑，从而实现了多角度支撑的功能所需，且利用卡槽固定支撑的方式，支撑稳固且可靠。

技术研发人员：邱宇琛,夏志刚
受保护的技术使用者：维屿（深圳）科技有限公司
技术研发日：20230113
技术公布日：2024/1/12
