一种智能洗头机

本技术涉及洗头设备，特别涉及一种智能洗头机。

背景技术：

1、随着我国经济实力的增强，人们越来越关注头发清洁与护理问题。在一些美发行业中，仍是通过人工对顾客进行洗头，人工成本高昂。并且随着我国老龄人口的不断提升并且不断加速，老年人口比例增加，因此繁琐的洗头问题困扰着越来越多行动不便的老人和护理人员。

2、但人们洗头过程中会遇到诸多问题，尤其是行动不便的老年人，例如水温控制，洗头时发尾打结，缠绕，水滴渗透到衣服，用指甲挠头皮造成损伤等一系列问题，很多人无法得到良好的洗头体验以及科学的洗发护理。

技术实现思路

1、为解决现有技术中存在的上述问题，本实用新型提供了一种智能洗头机，能够提高洗头效率、提升人员洗头体验。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种智能洗头机，包括座体，还包括防溅水头罩、旋转吹风杆、旋转喷水杆、旋转按摩杆和湿度传感装置，所述座体上设置有洗头腔，所述防溅水头罩、旋转吹风杆、旋转喷水杆、旋转按摩杆和湿度传感装置均置于洗头腔内部；所述旋转吹风杆、旋转喷水杆和旋转按摩杆主体上端一侧均各自设置有传动装置与电机连接，所述电机电性连接有plc，所述旋转吹风杆内设置有强力风干气管和气体喷嘴，所述强力风干气管的进气口端设置有气泵，所述强力风干气管的进气口与气泵的出气口通过防震接头固定连接，所述旋转喷水杆内设置有高压喷水管、洗头混合液喷洒管和液体喷嘴；所述高压喷水管和洗头混合液喷洒管各自的进液口端设置有水泵，所述水泵下端设置有电动控制阀、水箱和洗头混合液箱，所述旋转按摩杆上设置有按摩头枕，所述按摩头枕前端设置有对射型光电传感器，所述按摩头枕尾端设置有气动伸缩装置。

3、作为优选，所述旋转吹风杆、旋转喷水杆和旋转按摩杆均为中空结构，且所述旋转吹风杆、旋转喷水杆和旋转按摩杆的横截面均为圆形。

4、作为优选，所述旋转吹风杆、旋转喷水杆和旋转按摩杆均为半圆弧形结构。

5、作为优选，所述旋转吹风杆和旋转喷水杆的旋转轴处于同一水平线。

6、作为优选，所述旋转按摩杆的旋转轴低于旋转吹风杆的旋转轴，且所述旋转按摩杆的旋转轴平行于旋转吹风杆的旋转轴。

7、作为优选，所述防溅水头罩的前端设置有头垫，所述防溅水头罩两端均设置有限位滑块；所述洗头腔内壁两端均设置有限位滑槽，所述限位滑槽上设置有固定珠；所述限位滑块可在限位滑槽内滑动。

8、作为优选，所述头垫为橡胶构件且为圆形结构。

9、作为优选，所述限位滑槽为弧形结构。

10、作为优选，所述两端的限位滑块和限位滑槽均呈对称分布。

11、与现有技术相比，本实用新型的有益效果有：

12、1、本实用新型在使用时，通过在按摩头枕尾端布设气动伸缩装置以及在按摩枕前端布设对射型光电传感器，在对射型光电传感器探测到人头接触到按摩头枕时，气动伸缩装置停止工作，洗头机开始清洗工作，并通过湿度传感装置检测洗头腔内空气湿度，用plc来实现对旋转喷水杆和旋转按摩杆上电机和传动装置以及水泵和按摩头枕的控制，对用户头部进行清洗，并在洗头结束后控制旋转吹风杆上电机和传动装置以及气泵进行干发并结束工作，通过湿度传感装置与光电传感装置的布设和plc的稳定控制来实现自动洗头，提高洗头效率并且拥有较低的成本。

13、本实用新型在使用时，通过手动下拉防溅水头罩，在洗头机工作时可有效的防止水花飞溅到用户脸和衣服上，同时保证了洗头机周围环境的干净整洁，防溅水头罩前端的头垫为橡胶材质，确保了防溅水头罩与用户头部接触时柔软舒适，同时可有效的防止水渗出。

技术特征：

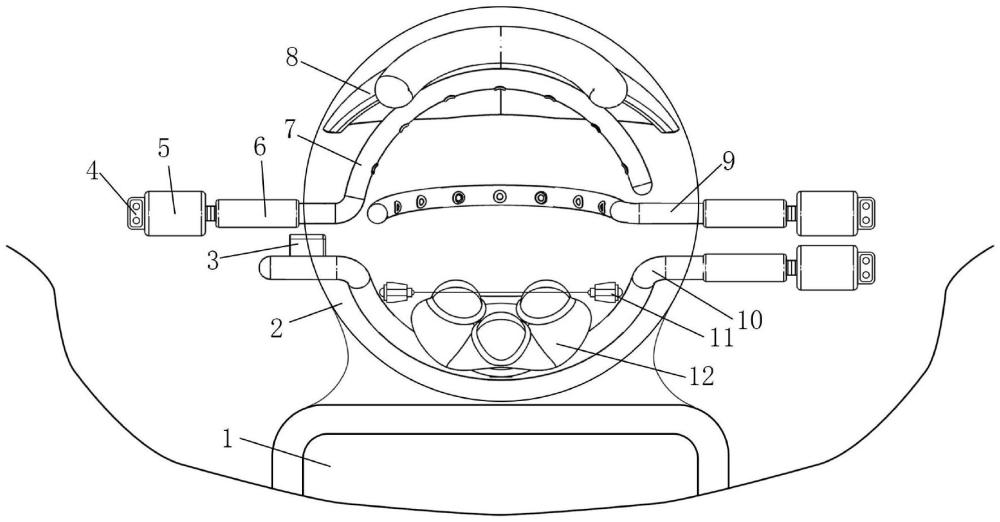

1.一种智能洗头机，包括座体(1)，

2.根据权利要求1所述的一种智能洗头机，其特征在于，所述旋转吹风杆(7)、旋转喷水杆(9)和旋转按摩杆(10)均为中空结构，且所述旋转吹风杆(7)、旋转喷水杆(9)和旋转按摩杆(10)的横截面均为圆形。

3.根据权利要求1所述的一种智能洗头机，其特征在于，所述旋转吹风杆(7)、旋转喷水杆(9)和旋转按摩杆(10)均为半圆弧形结构。

4.根据权利要求1所述的一种智能洗头机，其特征在于，所述旋转吹风杆(7)和旋转喷水杆(9)的旋转轴处于同一水平线。

5.根据权利要求1所述的一种智能洗头机，其特征在于，所述旋转按摩杆(10)的旋转轴低于旋转吹风杆(7)的旋转轴，且所述旋转按摩杆(10)的旋转轴平行于旋转吹风杆(7)的旋转轴。

6.根据权利要求1所述的一种智能洗头机，其特征在于，所述防溅水头罩(8)的前端设置有头垫(24)，所述防溅水头罩(8)两端均设置有限位滑块(25)；所述洗头腔(2)内壁两端均设置有限位滑槽(27)，所述限位滑槽(27)上设置有固定珠(26)；所述限位滑块(25)可在限位滑槽(27)内滑动。

7.根据权利要求6所述的一种智能洗头机，其特征在于，所述头垫(24)为橡胶构件且为圆形结构。

8.根据权利要求6所述的一种智能洗头机，其特征在于，所述限位滑槽(27)为弧形结构。

9.根据权利要求6所述的一种智能洗头机，其特征在于，所述两端的限位滑块(25)和限位滑槽(27)均呈对称分布。

技术总结
本技术属于洗头设备技术领域，尤其为智能洗头机，包括座体、防溅水头罩、旋转吹风杆、旋转喷水杆、旋转按摩杆和湿度传感装置。座体上设有洗头腔，防溅水头罩、旋转吹风杆、旋转喷水杆、旋转按摩杆和湿度传感装置均置于洗头腔内部；旋转吹风杆、旋转喷水和旋转按摩杆主体上端一侧均各自设置有传动装置与电机连接，电机电性连接有PLC，电机的输出端与传动装置通过传动轴传动连接，且传动装置的输出端与旋转吹风杆、旋转喷水杆和旋转按摩杆固定连接；旋转按摩杆上设有按摩头枕，按摩头枕前端设有对射型光电传感器，本技术通过湿度传感装置与光电传感装置的布设和PLC的稳定控制来实现自动洗头，提高洗头效率。

技术研发人员：陈嘉拓,张梦盈,吴希亚,陈睿瑜
受保护的技术使用者：浙江工业大学之江学院
技术研发日：20230227
技术公布日：2024/2/8
