一种重症科护士使用的护腰用具的制作方法

本技术涉及医疗用品，特别涉及一种重症科护士使用的护腰用具。

背景技术：

1、护腰带，运动中束在腰部用于保护腰部不受伤害、保温、或某些特殊功能的束带。体育运动中腰部常因为过度抗阻运动，肌肉高强度承重而紧张，有酸痛感。佩戴合适材质和规格的护腰能有效保护腰部组织，防止运动伤害。授权公告号为cn206473666u的中国实用新型专利公开一种护腰带，包括呈带状的护腰带本体、固定于所述护腰带本体两端部的贴带、由所述护腰带本体内部延伸出的电源控制线、贴设于所述护腰带本体中间位置的护腰魔术贴、固定于所述护腰带本体且盖设于所述护腰魔术贴的网纱和固定于所述护腰带本体的收容袋，所述护腰带本体从正面向反正方向包括依次叠设的护腰带面层、护腰带内层和护腰带底层，所述护腰带内层包括内基材层和与所述内基材层：贴设的石墨烯发热芯片层，所述电源控制线一端与所述石墨烯发热芯片层电连接，其另一端用于接通外部电源，该实用新型只能够实现加热的功能，而在护腰带内部并没有能够起到支撑作用的结构，使护腰带与腰部内部并不能较好的进行贴合。

技术实现思路

1、本实用新型的目的是提供一种重症科护士使用的护腰用具，具有自动蜷缩束腰、贴合腰椎曲线、保护腰椎不受压迫的效果。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种重症科护士使用的护腰用具，包括腰带，所述腰带从中间向两端的宽度逐渐减小，所述腰带内横向设置有可蜷缩钢片，所述腰带的两端设置固定件，所述腰带背部两侧设置有弧形钢板，所述腰带上设置有4片弧形软骨，其中两片所述弧形软骨位于两个所述弧形钢板的两侧且位于所述腰带的背部；另外两片所述弧形软骨位于所述腰带靠近腹部的两侧骨，所述弧形软骨为c型。

3、本实用新型的进一步设置为：所述腰带长度为90-95cm，所述腰带背部宽度为23-27cm，所述腰带腹部宽度为13-17cm。

4、本实用新型的进一步设置为：所述弧形钢板为c型，c型所述弧形钢板和c型所述弧形软骨均向腰带内部凸出。

5、通过采用上述技术方案，在腰带中加入可蜷缩的钢片，当护士后背用力靠上去会自动蜷缩束腰，保证腰部的贴合度，c型弧形钢板分布腰椎两侧，贴合腰椎曲线，保护腰椎不受压迫同时采用加宽设置，强力支撑，c型弧形软骨能够有助于侧腰辅助支撑，硬度适宜，舒适度良好。

6、本实用新型的进一步设置为：所述腰带位于腹部内侧设置有发热膜。

7、本实用新型的进一步设置为：所述发热膜内与调温按钮电连接，所述调温按钮设置在位于腹部位置的所述腰带的外侧。

8、通过采用上述技术方案，发热膜采用石墨烯搭载pi发热膜技术，导电发热迅速，3档可调温按钮可方便护士腹部不适时进行腹部热敷驱寒，调温按钮设置在腹部外侧能够方便调节。

9、本实用新型的进一步设置为：所述腰带背部内侧设置有按摩垫。

10、本实用新型的进一步设置为：所述按摩垫内与按摩按钮电连接，所述按摩按钮设置在位于腹部位置的所述腰带的外侧。

11、通过采用上述技术方案，可方便护士腰部受累后进行按摩。

12、本实用新型的进一步设置为：所述固定件为魔术贴。

13、通过采用上述技术方案，魔术贴设置为较宽的魔术贴，使其能够上下均匀受力，紧而不勒，稳固腰椎。

14、本实用新型的有益效果是：本实用新型通过在腰带中加入可蜷缩的钢片，当护士后背用力靠上去会自动蜷缩束腰，保证腰部的贴合度，c型弧形钢板分布腰椎两侧，贴合腰椎曲线，保护腰椎不受压迫同时采用加宽设置，强力支撑，c型弧形软骨能够有助于侧腰辅助支撑，硬度适宜，舒适度良好。

技术特征：

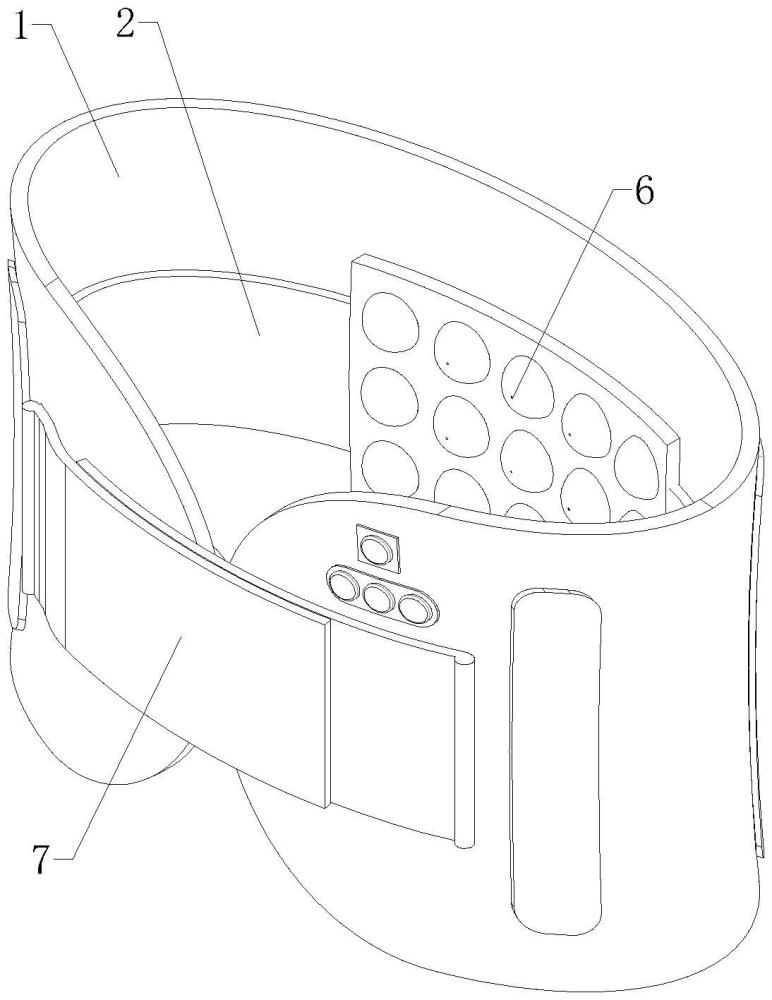

1.一种重症科护士使用的护腰用具，其特征在于，包括腰带(1)，所述腰带(1)从中间向两端的宽度逐渐减小，所述腰带(1)内横向设置有可蜷缩钢片(2)，所述腰带(1)的两端设置固定件，所述腰带(1)背部两侧设置有弧形钢板(3)，所述腰带(1)上设置有4片弧形软骨(4)，其中两片所述弧形软骨(4)位于两个所述弧形钢板(3)的两侧且位于所述腰带(1)的背部；另外两片所述弧形软骨(4)位于所述腰带(1)靠近腹部的两侧骨，所述弧形软骨(4)为c型。

2.根据权利要求1所述的一种重症科护士使用的护腰用具，其特征在于：所述腰带(1)长度为90-95cm，所述腰带(1)背部宽度为23-27cm，所述腰带(1)腹部宽度为13-17cm。

3.根据权利要求1所述的一种重症科护士使用的护腰用具，其特征在于：所述弧形钢板(3)为c型，c型所述弧形钢板(3)和c型所述弧形软骨(4)均向腰带(1)内部凸出。

4.根据权利要求1所述的一种重症科护士使用的护腰用具，其特征在于：所述腰带(1)位于腹部内侧设置有发热膜(5)。

5.根据权利要求4所述的一种重症科护士使用的护腰用具，其特征在于：所述发热膜(5)内与调温按钮(51)电连接，所述调温按钮(51)设置在位于腹部位置的所述腰带(1)的外侧。

6.根据权利要求1所述的一种重症科护士使用的护腰用具，其特征在于：所述腰带(1)背部内侧设置有按摩垫(6)。

7.根据权利要求6所述的一种重症科护士使用的护腰用具，其特征在于：所述按摩垫(6)内与按摩按钮(61)电连接，所述按摩按钮(61)设置在位于腹部位置的所述腰带(1)的外侧。

8.根据权利要求1所述的一种重症科护士使用的护腰用具，其特征在于：所述固定件为魔术贴(7)。

技术总结
本技术涉及医疗用品技术领域，公开了一种重症科护士使用的护腰用具，包括腰带，所述腰带从中间向两端的宽度逐渐减小，所述腰带内横向设置有可蜷缩钢片，所述腰带的两端设置固定件，所述腰带背部两侧设置有弧形钢板，所述腰带上设置有4片弧形软骨，其中两片所述弧形软骨位于两个所述弧形钢板的两侧且位于所述腰带的背部；另外两片所述弧形软骨位于所述腰带靠近腹部的两侧骨，所述弧形软骨为C型，具有自动蜷缩束腰、贴合腰椎曲线、保护腰椎不受压迫的效果。

技术研发人员：刘杏,周玉梅,彭剑英,刘娟,王洁
受保护的技术使用者：襄阳市第一人民医院（襄阳市肿瘤医院）
技术研发日：20230620
技术公布日：2024/1/22
