一种吹风装置、美发造型设备的制作方法

本技术涉及美发造型设备，更具体地说，涉及一种吹风装置。此外，本技术还涉及一种包括上述吹风装置的美发造型设备。

背景技术：

1、目前的美发造型产品中，风嘴出风口的尺寸是固定的，同一美发造型产品中，出风量大小和出风压力均不可调，在日常美发造型过程中，不同客户、不同的造型效果需要不同的出风量和出风压力，或者不同用户对出风量、出风压力的要求也存在差异，现有的吹风装置已经不能满足用户的多样化需求。

2、综上所述，如何提供一种可满足用户多样化需求的吹风装置，是目前本领域技术人员亟待解决的问题。

技术实现思路

1、有鉴于此，本实用新型的目的是提供一种吹风装置，通过调整内壳体的位置，可以对实际出风面积和实际进风面积进行调整，以调整吹风装置的出风量和出风压力。

2、本实用新型的另一目的是提供一种包括上述吹风装置的美发造型设备。

3、为了实现上述目的，本实用新型提供如下技术方案：

4、一种吹风装置，包括：

5、外壳体，设置有第一进风口和出风风嘴，所述出风风嘴具有第一内端面和第一外端面，所述第一外端面为所述出风风嘴的第一出风口所在端面，所述第一内端面为所述出风风嘴的进风端面；

6、内壳体，所述外壳体套设于所述内壳体外部，所述内壳体设置有第二进风口和第二出风口；

7、驱动组件，用于带动所述内壳体在第一位置与第二位置之间移动；

8、当所述内壳体位于所述第一位置时，所述内壳体的外壁面与所述出风风嘴的内壁面贴合；

9、当所述内壳体位于所述第二位置时，所述内壳体的外壁面与所述出风风嘴的内壁面间隙设置。

10、可选地，所述内壳体由所述第一位置移动至所述第二位置的过程中，所述内壳体的外壁面与所述出风风嘴的内壁面之间的间隙尺寸逐渐增加。

11、可选地，当所述内壳体位于所述第一位置时，所述第二出风口所在端面与所述第一外端面平齐。

12、可选地，当所述内壳体位于所述第二位置时，所述第二出风口所在端面低于所述第一内端面。

13、可选地，所述内壳体的第二出风口设置有若干隔板，所述隔板用于将所述第二出风口划分为多个不同区域。

14、可选地，所述驱动组件包括：

15、旋转部，可转动设置于所述外壳体；

16、连杆组件，一端与所述旋转部连接，并由所述旋转部带动转动，另一端与所述内壳体连接；

17、转动所述旋转部，所述连杆组件可带动所述内壳体移动至所述第一位置或所述第二位置。

18、可选地，所述旋转部和所述外壳体中的一者沿周向设置有至少两个凹槽，另一者设置有用于与所述凹槽配合的弹性凸部，所述弹性凸部可沿平行于所述旋转部的旋转轴线的方向弹性伸缩。

19、可选地，所述内壳体设置有导向孔，所述外壳体设置有用于与所述导向孔配合的导向柱，所述导向柱的延伸方向沿所述第一位置与所述第二位置的连接方向、并垂直于所述旋转部的旋转轴线。

20、可选地，所述连杆组件包括第一连杆、第二连杆以及转动轴，所述第一连杆的一端固设于所述转动轴，所述转动轴由所述旋转部带动转动，所述第一连杆的另一端与所述第二连杆的一端转动连接，所述第二连杆的另一端与所述内壳体转动连接。

21、一种美发造型设备，包括上述任一项所述的吹风装置。

22、在使用本实用新型提供的吹风装置的过程中，当需要有较大的出风量时，可以通过驱动组件将内壳体带动移动至第二位置，内壳体的外壁面与出风风嘴的内壁面间隙设置，气体由第一进风口进入后，部分气体依次流经第二进风口、第二出风口，由所述第一出风口吹出；另外部分气体流经内壳体的外壁面与出风风嘴的内壁面之间的间隙，并由所述第一出风口吹出。

23、内壳体位于第二位置时，内壳体的外壁面与出风风嘴的内壁面之间的间隙以及内壳体的第二进风口均可以用于进风，使进风面积增加，同时气体由第一出风口吹出，第一出风口的横截面积大于第二出风口的横截面积，可以保证较大的出风量，出风压力较小。

24、当需要有较大的出风压力时，可以通过驱动组件将内壳体带动移动至第一位置，内壳体的外壁面与，出风风嘴的内壁面贴合，气体依次流经第一进风口、第二进风口，并由第二出风口吹出；进风面积为第二进风口的横截面积，出风面积为第二出风口的横截面积；由于出风面积小于内壳体位于第二位置时的出风面积，相同情况下，可有效提高出风压力；同时由于缩小了进风面积，出风量较内壳体位于第二位置时减小。

25、综上，使用本申请提供的吹风装置，可以对出风量及出风压力进行调节，满足用户的多样化需求。

26、此外，本实用新型还提供了一种包括上述吹风装置的美发造型设备。

技术特征：

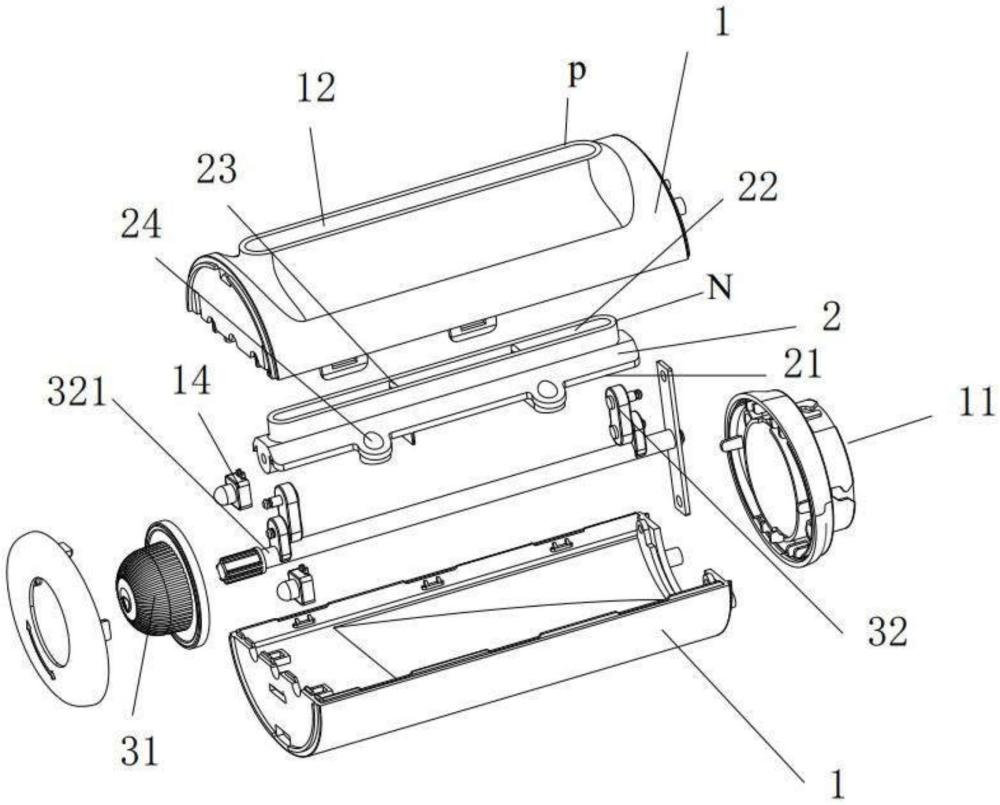

1.一种吹风装置，其特征在于，包括：

2.根据权利要求1所述的吹风装置，其特征在于，所述内壳体(2)由所述第一位置移动至所述第二位置的过程中，所述内壳体(2)的外壁面与所述出风风嘴的内壁面之间的间隙尺寸逐渐增加。

3.根据权利要求2所述的吹风装置，其特征在于，当所述内壳体(2)位于所述第一位置时，所述第二出风口(22)所在端面与所述第一外端面平齐。

4.根据权利要求3所述的吹风装置，其特征在于，当所述内壳体(2)位于所述第二位置时，所述第二出风口(22)所在端面低于所述第一内端面(13)。

5.根据权利要求1所述的吹风装置，其特征在于，所述内壳体(2)的第二出风口(22)设置有若干隔板(23)，所述隔板(23)用于将所述第二出风口(22)划分为多个不同区域。

6.根据权利要求1-5任一项所述的吹风装置，其特征在于，所述驱动组件(3)包括：

7.根据权利要求6所述的吹风装置，其特征在于，所述旋转部(31)和所述外壳体(1)中的一者沿周向设置有至少两个凹槽(311)，另一者设置有用于与所述凹槽(311)配合的弹性凸部(14)，所述弹性凸部(14)可沿平行于所述旋转部(31)的旋转轴线的方向弹性伸缩。

8.根据权利要求6所述的吹风装置，其特征在于，所述内壳体(2)设置有导向孔(24)，所述外壳体(1)设置有用于与所述导向孔(24)配合的导向柱(16)，所述导向柱(16)的延伸方向沿所述第一位置与所述第二位置的连接方向、并垂直于所述旋转部(31)的旋转轴线。

9.根据权利要求6所述的吹风装置，其特征在于，所述连杆组件(32)包括第一连杆(322)、第二连杆(323)以及转动轴(321)，所述第一连杆(322)的一端固设于所述转动轴(321)，所述转动轴(321)由所述旋转部(31)带动转动，所述第一连杆(322)的另一端与所述第二连杆(323)的一端转动连接，所述第二连杆(323)的另一端与所述内壳体(2)转动连接。

10.一种美发造型设备，其特征在于，包括权利要求1-9任一项所述的吹风装置。

技术总结
本技术公开了一种吹风装置、美发造型设备，涉及美发造型设备技术领域，吹风装置包括：外壳体，设置有第一进风口和出风风嘴；内壳体，外壳体套设于内壳体外部，内壳体设置有第二进风口和第二出风口；驱动组件，用于带动内壳体在第一位置与第二位置之间移动；当内壳体位于第一位置时，内壳体的外壁面与出风风嘴的内壁面贴合；当内壳体位于第二位置时，内壳体的外壁面与出风风嘴的内壁面间隙设置。使用本申请提供的吹风装置，可以对出风量及出风压力进行调节，满足用户的多样化需求。

技术研发人员：宋向军,邓娟华,黄杰昌
受保护的技术使用者：深圳市奋达科技股份有限公司
技术研发日：20230712
技术公布日：2024/1/22
