多功能遮阳帽的制作方法

本技术属于生活防护用品，涉及一种遮阳帽，特别是一种多功能遮阳帽。

背景技术：

1、遮阳帽，由帽舌和帽身所构成，帽舌为双层或双层以上，上层帽舌可附着在下层遮阳帽舌上，在帽舌后方具有直立的圆弧面，圆弧面上具有成水平面的帽顶。市场上的遮阳帽在使用的过程中，由于其结构简单，形式较为单一，不具有多功能性，导致其在市场上的销售过于的低下，同时也不便于使用者对其进行清洗，为此，我们提出一种多功能遮阳帽。

2、如中国专利文献公开的一种多功能遮阳帽(申请号：202120551376.7)，包括帽身和风扇，帽身的上端中部设置有凸块，且凸块的外部设置有凹槽，凹槽的外部设置有防尘帽，帽身的左端上侧设置有第一帽舌，且第一帽舌的左端中部设置有第二帽舌，第二帽舌的左端中部设置有放置槽，且放置槽的内部左端设置有连接帽舌，连接帽舌的上端中部左侧设置有槽道，且槽道的内部设置有遮阳板，遮阳板的上端设置有挡块。但该多功能遮阳帽的第二帽舌和第一帽舌采用插接方式相连，风扇通过升缩杆连接在第一帽舌上，因此其结构复杂、使用不可靠。

技术实现思路

1、本实用新型的目的是针对现有的技术存在上述问题，提出了一种结构简单且使用可靠的多功能遮阳帽。

2、本实用新型的目的可通过下列技术方案来实现：多功能遮阳帽，包括帽身以及设置在帽身前端的帽舌，其特征在于，所述的帽舌的中部设有通孔，所述的通孔处固连有安装座且所述的安装座沿着所述的通孔的边沿设置，所述的安装座内可拆卸连接有风扇，所述的风扇包括壳体、电机以及风叶，所述的壳体的两侧设有凸出的连接柱，所述的安装座的内侧设有安装孔且所述的连接柱插设在对应的安装孔内，所述的壳体的后侧设有支撑脚且所述的支撑脚铰接在所述的壳体上。

3、由于风扇的连接柱插设在安装孔内，通过转动风扇的壳体实现调节风扇的角度，由于风扇可拆卸连接在安装座上，便于风扇的拆装。当风扇从安装座上拆卸后，通过打开支撑脚使用，具有使用方便、结构简单以及使用可靠的优点。

4、在上述的多功能遮阳帽中，所述的连接柱的外侧壁套设有阻尼圈且所述的阻尼圈挤压于所述的连接柱的外侧壁以及所述的安装孔的内侧壁之间。通过设置上述的阻尼圈，使风扇能够转动到任意角度，具有调节方便且结构简单的优点。

5、在上述的多功能遮阳帽中，所述的壳体内设有线路板、可充电的锂电池，所述的电机、锂电池均与所述的线路板相连。

6、在上述的多功能遮阳帽中，所述的阻尼圈采用塑料制成。阻尼圈采用塑料制成，具有摩擦力适中，便于调节风扇的角度。

7、在上述的多功能遮阳帽中，所述的壳体的外侧壁设有凹槽且所述的支撑脚能够折叠于所述的凹槽内。支撑脚折叠于凹槽内，具有结构紧凑且结构简单的优点。

8、在上述的多功能遮阳帽中，所述的安装座的外侧壁边沿设有定位槽且所述的定位槽沿着所述的通孔的边沿设置，所述的帽舌通孔的孔沿嵌于定位槽内。采用上述设置，使安装座能够牢固定位在帽舌上，提高了使用寿命。

9、在上述的多功能遮阳帽中，所述的风叶的直径为80mm-120mm。采用上述设置，使风扇的出风效果好的优点。

10、在上述的多功能遮阳帽中，所述的安装座的一侧铰接有盖板且所述的盖板的外侧能够扣接于安装座并封堵所述的通孔。当取下风扇时，通过盖板将通孔封堵，具有使用方便的优点。

11、与现有技术相比，本多功能遮阳帽具有以下优点：

12、1、由于风扇可拆卸连接在安装座上，当风扇从安装座上拆卸后，通过打开支撑脚使用，具有使用方便、结构简单以及使用可靠的优点；

13、2、连接柱的外侧壁套设有阻尼圈且阻尼圈挤压于连接柱的外侧壁以及安装孔的内侧壁之间，使风扇能够转动到任意角度，具有调节方便且结构简单的优点；

14、3、支撑脚折叠于凹槽内，具有结构紧凑且结构简单的优点；

15、4、帽舌上铰接有盖板且盖板能够封堵所述的通孔，当取下风扇时，通过盖板将通孔封堵，具有使用方便的优点。

技术特征：

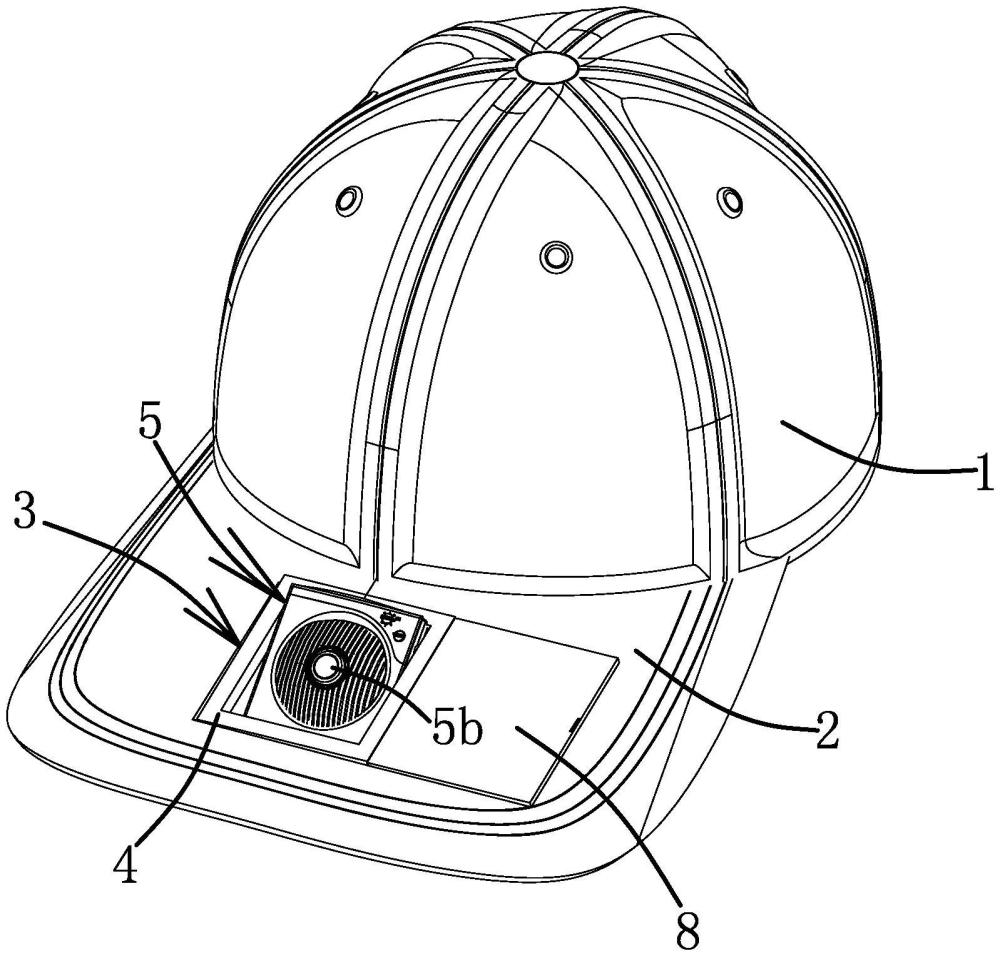

1.多功能遮阳帽，包括帽身(1)以及设置在帽身(1)前端的帽舌(2)，其特征在于，所述的帽舌(2)的中部设有通孔(3)，所述的通孔(3)处固连有安装座(4)且所述的安装座(4)沿着所述的通孔(3)的边沿设置，所述的安装座(4)内可拆卸连接有风扇(5)，所述的风扇(5)包括壳体(5a)、电机(5b)以及风叶(5c)，所述的壳体(5a)的两侧设有凸出的连接柱(5a1)，所述的安装座(4)的内侧设有安装孔(4a)且所述的连接柱(5a1)插设在对应的安装孔(4a)内，所述的壳体(5a)的后侧设有支撑脚(6)且所述的支撑脚(6)铰接在所述的壳体(5a)上。

2.根据权利要求1所述的多功能遮阳帽，其特征在于，所述的连接柱(5a1)的外侧壁套设有阻尼圈(7)且所述的阻尼圈(7)挤压于所述的连接柱(5a1)的外侧壁以及所述的安装孔(4a)的内侧壁之间。

3.根据权利要求1所述的多功能遮阳帽，其特征在于，所述的壳体(5a)内设有线路板、可充电的锂电池，所述的电机(5b)、锂电池均与所述的线路板相连。

4.根据权利要求2所述的多功能遮阳帽，其特征在于，所述的阻尼圈(7)采用塑料制成。

5.根据权利要求1或2或3或4所述的多功能遮阳帽，其特征在于，所述的壳体(5a)的外侧壁设有凹槽(5a2)且所述的支撑脚(6)能够折叠于所述的凹槽(5a2)内。

6.根据权利要求1或2或3或4所述的多功能遮阳帽，其特征在于，所述的安装座(4)的外侧壁边沿设有定位槽(4b)且所述的定位槽(4b)沿着所述的通孔(3)的边沿设置，所述的帽舌(2)的通孔(3)的孔沿嵌于定位槽(4b)内。

7.根据权利要求1或2或3或4所述的多功能遮阳帽，其特征在于，所述的风叶(5c)的直径为80mm-120mm。

8.根据权利要求1或2或3或4所述的多功能遮阳帽，其特征在于，所述的安装座(4)的一侧铰接有盖板(8)且所述的盖板(8)的外侧能够扣接于安装座(4)并封堵所述的通孔(3)。

技术总结
本技术提供了一种多功能遮阳帽，属于生活防护用品技术领域。它解决了现有的多功能遮阳帽结构复杂、使用不可靠的问题。本多功能遮阳帽，包括帽身以及设置在帽身前端的帽舌，帽舌的中部设有通孔，通孔处固连有安装座且安装座沿着通孔的边沿设置，安装座内可拆卸连接有风扇，风扇包括壳体、电机以及风叶，壳体的两侧设有凸出的连接柱，安装座的内侧设有安装孔且连接柱插设在对应的安装孔内，壳体的后侧设有支撑脚且支撑脚铰接在壳体上。本多功能遮阳帽具有结构简单且使用可靠的优点。

技术研发人员：郑利明
受保护的技术使用者：温岭市倡盛帽业有限公司
技术研发日：20230801
技术公布日：2024/1/25
