一种铲形碳板及带碳板的马拉松跑鞋的制作方法

本技术属于鞋，尤其涉及一种铲形碳板及带碳板的马拉松跑鞋。

背景技术：

1、马拉松是一种长跑比赛，参赛选手需要在一定的时间内完成42.195公里的赛程，随着人们生活的发展，越来越多的人们投入到了这项运动之中，马拉松比赛中需要穿着合适的运动鞋，一双合适的运动鞋可以帮助运动员十分显著的提升成绩。

2、现有的马拉松鞋大都会采用在鞋底加入支撑板用来增加鞋底的支撑性，目前支撑板的材质大都为碳纤维，这种材质可以提供稳定支撑的同时还可以提高鞋子的回弹性以及能量回弹，但是于此同时传统的碳板跑鞋在转弯时会因为由于碳板的刚性限制鞋底的柔软性从而导致无法像传统跑鞋一样灵活的弯曲或扭转，会使使用者感觉到不稳定甚至意外晒伤或者扭伤。

技术实现思路

1、本实用新型公开一种带碳板的马拉松跑鞋，主要解决目前的碳板跑鞋在转弯时缺乏稳定性的问题。

2、为实现所述目的，本实用新型提供的一种用于马拉松跑鞋的铲形碳板，所述碳板由碳纤维铺设而成，其特征在于，所述铲形碳板上设置有卸压孔以及翘角。

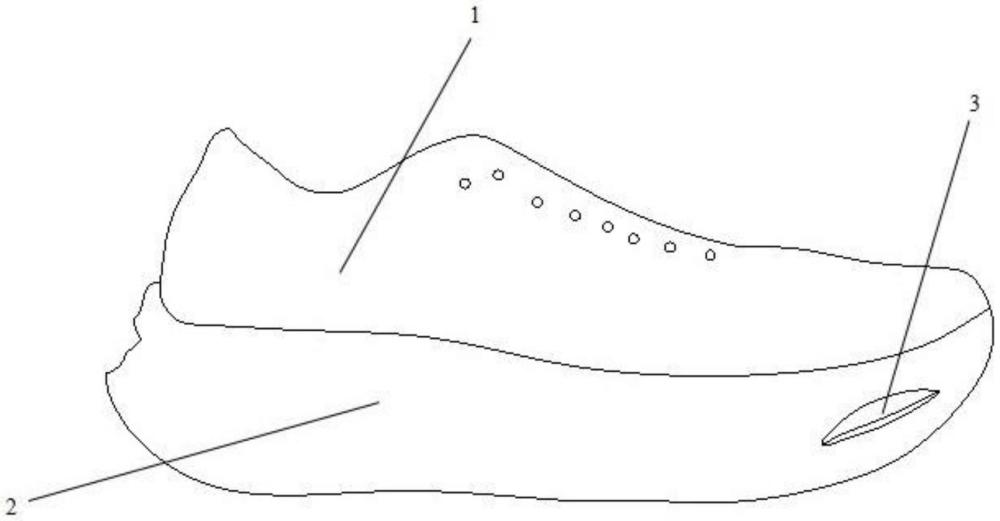

3、优选的，一种使用所述铲形碳板制造的马拉松跑鞋，所述马拉松跑鞋包括鞋底以及鞋身，所述鞋身包括设置在鞋底上方的鞋面，所述鞋底包括中底，所述中底包括上底以及下底，所述下底的表面设置有安装槽，所述安装槽内安装有碳板，所述下底的底端设置有大底。

4、优选的，所述鞋底的侧面设置有卸力槽。

5、优选的，所述鞋面的鞋后跟处设置有环抱式泡棉。

6、优选的，所述鞋面还包括鞋舌，所述鞋舌的材质桃皮绒。

7、优选的，所述鞋面为tpu纱材质。

8、优选的，所述大底为cpu（浇铸形聚氨酯）材质。

9、优选的，所述上底以及下底的材质为pebax（聚醚嵌段聚酰胺）。

10、本实用新型提供的技术方案至少具有如下技术效果：

11、本实用新型通过在碳板上开设卸压孔从而达到降低碳板部分区域的刚性的效果，增强了本实用新型在弯道时的灵活性与稳定性。

12、本实用新型通过将鞋面采用轻薄透气tpu纱鞋面，降低了鞋身的重量的同时还保证了鞋面透气性。

13、本实用新型通过采用pebax作为中底的材料，回弹性能达85%以上，降低了鞋底的轻质的同时还保证了回弹以及缓震性能，增强了产品的实用性。

14、本实用新型通过在鞋底的侧面设置卸力槽的方式，可以在运动的过程中形成一个小型的气流旋转，有效输出能量的同时还可以利用压缩空气在跑步过程中提供部分推力，在过弯时起到稳定保护的作用。

15、本实用新型通过将碳板的前脚掌的脚掌外侧设置翘角的方式，可以在转弯的时候对使用者提供托举力以达到辅助使用者过弯道的作用。

16、本实用新型通过在鞋身的后跟处设置环抱式泡面从而保障了穿着的包裹度以及舒适度，同时还避免了不跟脚的现象。

技术特征：

1.一种用于马拉松跑鞋的铲形碳板，其特征在于，所述碳板由碳纤维铺设而成，所述碳板上设置有卸压孔以及翘角。

2.一种使用如权利要求1所述的铲形碳板制造的一种带碳板的马拉松跑鞋，其特征在于，所述马拉松跑鞋包括鞋底以及鞋身，所述鞋身包括设置在鞋底上方的鞋面，所述鞋底包括中底，所述中底包括上底以及下底，所述下底的表面设置有安装槽，所述安装槽内安装有碳板，所述下底的底端设置有大底。

3.如权利要求2所述的一种带碳板的马拉松跑鞋，其特征在于，所述鞋底的侧面设置有卸力槽。

4.如权利要求2所述的一种带碳板的马拉松跑鞋，其特征在于，所述鞋面的鞋后跟处设置有环抱式泡棉。

5.如权利要求2所述的一种带碳板的马拉松跑鞋，其特征在于，所述鞋面还包括鞋舌，所述鞋舌的材质桃皮绒。

6.如权利要求2所述的一种带碳板的马拉松跑鞋，其特征在于，所述鞋面为tpu纱材质。

7.如权利要求2所述的一种带碳板的马拉松跑鞋，其特征在于，所述大底为cpu浇铸形聚氨酯材质。

技术总结
本技术属于鞋技术领域，尤其涉及一种铲形碳板及带碳板的马拉松跑鞋。本技术提供一种用于马拉松跑鞋的铲形碳板，所述碳板由碳纤维铺设而成，所述铲形碳板上设置有卸压孔以及翘角。本技术还提供一种使用所述的铲形碳板制造的马拉松跑鞋，所述马拉松跑鞋包括鞋底以及鞋身，所述鞋身包括设置在鞋底上方的鞋面，所述鞋底包括中底，所述中底包括上底以及下底，所述下底的表面设置有安装槽，所述安装槽内安装有碳板，所述下底的底端设置有大底，所述鞋底的侧面设置有卸力槽。所述鞋面的鞋后跟处设置有环抱式泡棉。

技术研发人员：吴荣照,林秀欣
受保护的技术使用者：福建鸿星尔克体育用品有限公司
技术研发日：20230821
技术公布日：2024/7/23
