可拆卸拉片、拉链头和拉链的制作方法

本技术涉及拉链，特别涉及一种可拆卸拉片、拉链头和拉链。

背景技术：

1、拉链是日常生活中非常常见的物品，广泛应用于衣物、箱包等制品上。一般地，拉链包括一对布带、固定在布带上的链牙、以及用于将两条布带上的链牙进行接合与打开的拉链头。拉链头包括拉链座和拉片组件。有的拉片组件包括连接片和绳带，连接片一端与拉链座活动连接，绳带以打结的方式可拆卸固定于连接片另一端，其绳带安装和拆卸不方便。

2、故需要提供一种可拆卸拉片、拉链头和拉链来解决上述技术问题。

技术实现思路

1、本实用新型提供一种可拆卸拉片、拉链头和拉链，其拉绳拆卸和组装方便。

2、本实用新型的技术方案为：

3、一种可拆卸拉片，其包括：

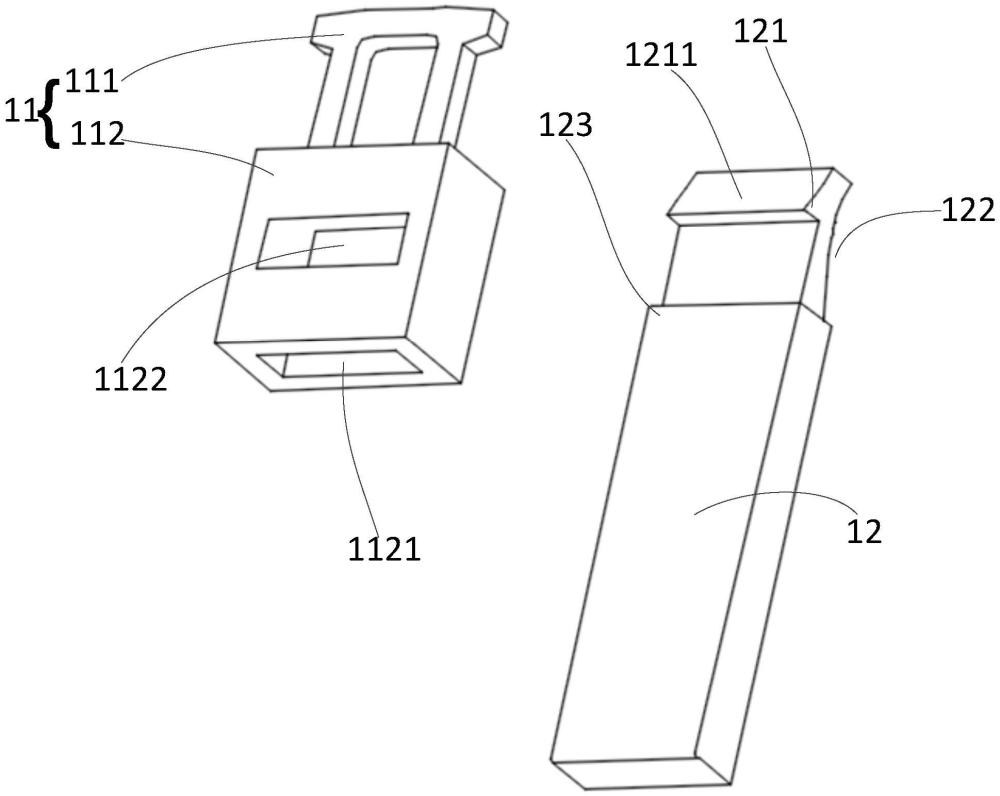

4、主体件，其包括拉环和连接套，所述连接套的一端设置有穿口，另一端与所述拉环连接，所述连接套的一个侧面设置有长条形的卡接口，所述卡接口的长度方向垂直于所述拉环和所述连接套的连接方向；以及，

5、拉绳，其为长条形，所述拉绳一端的一个侧面设置有卡扣，另一侧面设置有凹槽，所述卡扣为长条形，所述卡扣的长度方向垂直于所述拉绳的长度方向，所述凹槽的位置与所述卡扣的位置相对，所述拉绳穿设于所述穿口，并与所述连接套可拆卸连接，当所述拉绳与所述连接套连接时，所述卡扣位于所述卡接口中，所述凹槽使得所述卡扣可以向远离所述卡接口的方向移动，从而使得所述拉绳与所述连接套分离。

6、本实用新型所述的可拆卸拉片中，所述凹槽为弧形。

7、本实用新型所述的可拆卸拉片中，所述卡扣包括导入面，所述导入面与所述凹槽相对，所述导入面为倾斜状，所述导入面与所述拉绳的端面相接，所述导入面从远离所述拉环的一端至靠近所述拉环的一端逐渐靠近所述凹槽。

8、本实用新型所述的可拆卸拉片中，所述拉绳的四个面均设置有凸出的卡接台阶，当所述拉绳与所述连接套连接时，所述穿口的四个边缘与四个所述卡接台阶一一对应抵接。

9、本实用新型所述的可拆卸拉片中，所述卡扣的长度与所述卡接口的长度相同。

10、本实用新型所述的可拆卸拉片中，所述拉环与所述连接套一体成型。

11、本实用新型所述的可拆卸拉片中，所述主体件为金属材质。

12、本实用新型所述的可拆卸拉片中，所述拉绳为tpu材质。

13、本实用新型的另一技术方案为：

14、一种拉链头，其包括：

15、上述的可拆卸拉片；以及，

16、拉链座，其与所述拉环连接。

17、本实用新型的又一技术方案为：

18、一种拉链，其包括：

19、两条布带，各所述布带的边缘均设置有一组链牙；以及，

20、上述的拉链头，所述拉链头与两组所述链牙滑动连接。

21、本实用新型相较于现有技术，其有益效果为：本实用新型的可拆卸拉片、拉链头和拉链，组装拉绳时，将拉绳的一端穿设于穿口，并使得卡扣位于卡接口中，从而使得拉绳与主体件连接，拆卸拉绳时，向凹槽的方向按压卡扣，使得卡扣脱离卡接口，从而使得拉绳与主体件分离。本实用新型的拆卸拉片、拉链头和拉链，其拉绳拆卸和组装方便。

技术特征：

1.一种可拆卸拉片，其特征在于，包括：

2.根据权利要求1所述的可拆卸拉片，其特征在于，所述凹槽为弧形。

3.根据权利要求1所述的可拆卸拉片，其特征在于，所述卡扣包括导入面，所述导入面与所述凹槽相对，所述导入面为倾斜状，所述导入面与所述拉绳的端面相接，所述导入面从远离所述拉环的一端至靠近所述拉环的一端逐渐靠近所述凹槽。

4.根据权利要求1所述的可拆卸拉片，其特征在于，所述拉绳的四个面均设置有凸出的卡接台阶，当所述拉绳与所述连接套连接时，所述穿口的四个边缘与四个所述卡接台阶一一对应抵接。

5.根据权利要求1所述的可拆卸拉片，其特征在于，所述卡扣的长度与所述卡接口的长度相同。

6.根据权利要求1所述的可拆卸拉片，其特征在于，所述拉环与所述连接套一体成型。

7.根据权利要求1所述的可拆卸拉片，其特征在于，所述主体件为金属材质。

8.根据权利要求1所述的可拆卸拉片，其特征在于，所述拉绳为tpu材质。

9.一种拉链头，其特征在于，包括：

10.一种拉链，其特征在于，包括：

技术总结
本技术提供一种可拆卸拉片、拉链头和拉链。可拆卸拉片包括主体件和拉绳。主体件包括拉环和连接套，连接套的一端设置有穿口，另一端与拉环连接。连接套的一个侧面设置有长条形的卡接口，卡接口的长度方向垂直于拉环和连接套的连接方向。拉绳为长条形，拉绳一端的一个侧面设置有卡扣，另一侧面设置有凹槽。卡扣为长条形，凹槽的位置与卡扣的位置相对，拉绳穿设于穿口，并与连接套可拆卸连接，当拉绳与连接套连接时，卡扣位于卡接口中，凹槽使得卡扣可以向远离卡接口的方向移动，从而使得拉绳与连接套分离。拉链头和拉链均包括上述的可拆卸拉片。本技术的可拆卸拉片、拉链头和拉链，其拉绳拆卸和组装方便。

技术研发人员：陈梦琦
受保护的技术使用者：深圳市联星服装辅料有限公司
技术研发日：20231008
技术公布日：2024/6/18
