一种登山杖避振机构的制作方法

本技术涉及登山杖,具体为一种登山杖避振机构。


背景技术:

1、登山杖,顾名思义,就是指从事登山运动时使用的辅助器械。登山杖可以让户外登山穿越活动带来很多的好处,如提高步行的稳定性,减轻腿部的负担。

2、现有技术中,市面上常见的登山杖一般采用弹簧结构来实现,但弹簧结构使用过程中易出现声音异响、避振失效等不良影响,已无法满足用户使用需求。


技术实现思路

1、本实用新型提供了一种登山杖避振机构,以解决背景技术中的问题。

2、为实现上述目的,本实用新型提供如下技术方案:一种登山杖避振机构,包括登山杖主体,所述登山杖主体的内部设置有内管,所述内管的一端套设有仗尖,所述仗尖的一端设置有与内管相套接的缓冲圈,所述登山杖主体的一端设置有一端与缓冲圈另一端相抵触的仗尖上盖,所述内管上套接有与仗尖相卡接的防转动器。

3、进一步的,所述缓冲圈的两端均设置有限位块,所述仗尖和仗尖上盖的相对端均开设有限位槽,所述限位槽与限位块相卡接。

4、进一步的,所述仗尖的表面开设有数量不少于一个的锁定槽。

5、进一步的,所述防转动器的一端上设置有数量不少于一个的锁定块,所述锁定块与锁定槽相卡接。

6、进一步的,所述仗尖上盖的内部设置有套设于防转动器上的定位片。

7、进一步的,所述内管上设置有与登山杖主体内部滑动套接且数量不少于一个的滑动器。

8、与现有技术相比,本实用新型提供了一种登山杖避振机构,具备以下有益效果:

9、该登山杖避振机构,相比同类型避振产品,胿胶制作的缓冲圈,使用更加耐久,不影响产品弹性且在使用过程中不会产生任何异响,滑动器的设置,在保证滑动力同时,也能很好保证同心度,防转动器的设置,防止仗尖、仗尖上盖与缓冲圈之间间发生转动,同时方便了后期维护,满足用户使用需求。



技术特征:

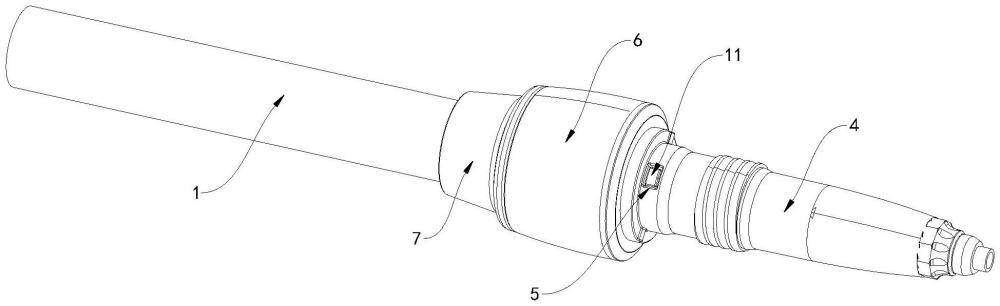

1.一种登山杖避振机构,包括登山杖主体(1),其特征在于:所述登山杖主体(1)的内部设置有内管(2),所述内管(2)的一端套设有仗尖(4),所述仗尖(4)的一端设置有与内管(2)相套接的缓冲圈(6),所述登山杖主体(1)的一端设置有一端与缓冲圈(6)另一端相抵触的仗尖上盖(7),所述内管(2)上套接有与仗尖(4)相卡接的防转动器(10)。

2.根据权利要求1所述的一种登山杖避振机构,其特征在于:所述缓冲圈(6)的两端均设置有限位块(8),所述仗尖(4)和仗尖上盖(7)的相对端均开设有限位槽(9),所述限位槽(9)与限位块(8)相卡接。

3.根据权利要求1所述的一种登山杖避振机构,其特征在于:所述仗尖(4)的表面开设有数量不少于一个的锁定槽(5)。

4.根据权利要求1所述的一种登山杖避振机构,其特征在于:所述防转动器(10)的一端上设置有数量不少于一个的锁定块(11),所述锁定块(11)与锁定槽(5)相卡接。

5.根据权利要求1所述的一种登山杖避振机构,其特征在于:所述仗尖上盖(7)的内部设置有套设于防转动器(10)上的定位片(12)。

6.根据权利要求1所述的一种登山杖避振机构,其特征在于:所述内管(2)上设置有与登山杖主体(1)内部滑动套接且数量不少于一个的滑动器(3)。


技术总结
本技术公开了一种登山杖避振机构,涉及登山杖技术领域。包括登山杖主体,登山杖主体的内部设置有内管,内管的一端套设有仗尖,仗尖的一端设置有与内管相套接的缓冲圈,登山杖主体的一端设置有一端与缓冲圈另一端相抵触的仗尖上盖,内管上套接有与仗尖相卡接的防转动器,缓冲圈的两端均设置有限位块,仗尖和仗尖上盖的相对端均开设有限位槽。相比同类型避振产品,胿胶制作的缓冲圈,使用更加耐久,不影响产品弹性且在使用过程中不会产生任何异响,滑动器的设置,在保证滑动力同时,也能很好保证同心度,防转动器的设置,防止仗尖、仗尖上盖与缓冲圈之间间发生转动,同时方便了后期维护,满足用户使用需求。

技术研发人员:竺雪峰
受保护的技术使用者:宁海县百特户外用品有限责任公司
技术研发日:20231013
技术公布日:2024/5/16
