一种穿绳治具的制作方法

本技术涉及穿绳治具，尤其涉及一种穿绳治具。

背景技术：

1、弹力扣是一种较为常见的松紧结构，在衣服上经常用于帽子或者袖口，在制作过程中，需要将弹力绳穿过弹力扣，在没有按压弹力扣的压块时，弹簧会顶起压块，弹力绳是无法自由伸缩的，当挤压压块后，弹力绳就可以自由穿过中部的通孔进行缩放。

2、现在工厂中，很多弹力扣的弹力绳是靠人工进行穿插的，手工穿插一方面效率低，另一方面也会造成人力资源的浪费。随着人们的实践发现，用挂钩等器具将弹力绳牵引穿插会方便的多，这种小工具使得穿插效率得到提高，但是穿弹力扣的效率依旧很低。

技术实现思路

1、针对上述技术问题，本实用新型提供了一种穿绳治具。

2、本实用新型解决上述技术问题的技术方案如下：

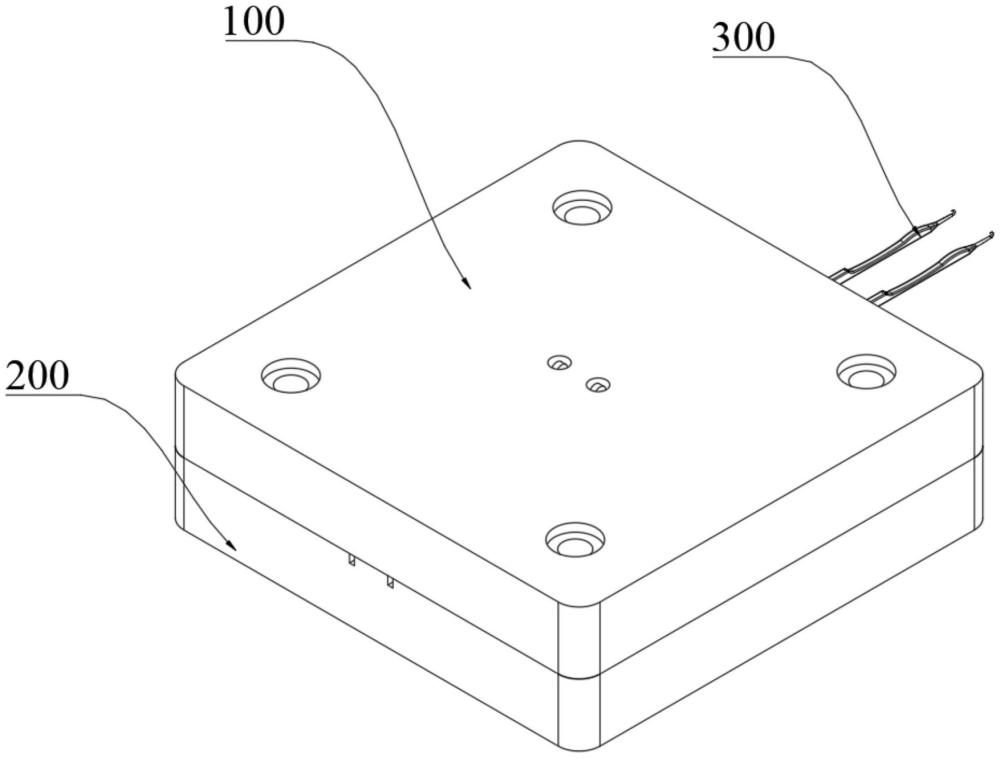

3、一种穿绳治具，包括上盖板、下盖板和引线针，所述上盖板设置于所述下盖板的上方，所述上盖板与所述下盖板可拆卸连接；

4、其中，所述上盖板包括上盖板本体和贯通设置在所述上盖板本体中的定位孔，所述下盖板包括下盖板本体和设置于所述下盖板本体上的固定槽；

5、所述引线针包括针体部和针头部，所述针体部设置有突起部；所述针体部设置在固定槽中，所述突起部设置在所述定位孔中。

6、进一步地，所述针头部包括依次连接的钩头、过渡杆及凹槽，所述凹槽与所述针体部连接。

7、进一步地，所述凹槽两侧为弧形结构。

8、进一步地，所述钩头为弧形结构。

9、进一步地，所述上盖板及下盖板均设置有螺纹孔，所述上盖板及下盖板通过螺钉连接。

10、进一步地，所述引线针为一体式结构。

11、综上，与现有技术相比，本实用新型具有如下技术效果：

12、本实用新型中，上盖板及下盖板固定连接，上盖板上设置有定位孔，下盖板上设置有固定槽，引线针突起部设置于定位孔中，针体部设置在固定槽内，增强了引线针在上盖板及下盖板中的稳固度，便于穿引工作，提高了穿引的工作效率，同时还具有结构简单、制作成本低、使用寿命长等优点。

技术特征：

1.一种穿绳治具，其特征在于，包括上盖板、下盖板和引线针，所述上盖板设置于所述下盖板的上方，所述上盖板与所述下盖板可拆卸连接；

2.根据权利要求1所述的一种穿绳治具，其特征在于，所述针头部包括依次连接的钩头、过渡杆及凹槽，所述凹槽与所述针体部连接。

3.根据权利要求2所述的一种穿绳治具，其特征在于，所述凹槽两侧为弧形结构。

4.根据权利要求2所述的一种穿绳治具，其特征在于，所述钩头为弧形结构。

5.根据权利要求1所述的一种穿绳治具，其特征在于，所述上盖板及下盖板均设置有螺纹孔，所述上盖板及下盖板通过螺钉连接。

6.根据权利要求1所述的一种穿绳治具，其特征在于，所述引线针为一体式结构。

技术总结
本技术涉及穿绳治具技术领域，尤其涉及一种穿绳治具，包括上盖板、下盖板和引线针，所述上盖板设置于所述下盖板的上方，所述上盖板与所述下盖板固定连接；其中，所述上盖板包括上盖板本体和贯通设置在所述上盖板本体中的定位孔，所述下盖板包括下盖板本体和设置于所述下盖板本体上的固定槽；所述引线针包括针体部和针头部，所述针体部设置有突起部；所述针体部设置在固定槽中，所述突起部设置在所述定位孔中。本技术中上盖板及下盖板固定连接，引线针突起部设置于定位孔中，针体部设置在固定槽内，增强了引线针在上盖板及下盖板中的稳固度，便于穿引工作，提高了穿引的工作效率。

技术研发人员：王文涛,付文兵,曾丹丹,盖永凤
受保护的技术使用者：烟台宝峰电子材料有限公司
技术研发日：20231023
技术公布日：2024/7/18
