一种可调节充气压力的鞋大底的制作方法

本技术属于鞋底，具体是指一种可调节充气压力的鞋大底。

背景技术：

1、鞋子作为人们日常生活的必须品，主要用于保护足部，便于行走的穿着物。随着人们生活品质的提升，对鞋子也提出了更高的要求。鞋大底作为鞋子直接接触地面的部位，对其耐磨防滑的要求很高，同时也需要其满足质量轻舒适度高的要求，但现有的鞋大底存在以下问题：无法根据个人体重及使用环境任意调整大底气囊内气压，支撑效果不好，并且后跟的支撑装置耐磨效果差。

技术实现思路

1、为了解决上述难题，本实用新型提供了一种可以充气并能根据个人体重及使用环境任意调整大底气囊内气压的鞋大底。

2、为了实现上述功能，本实用新型采取的技术方案如下：一种可调节充气压力的鞋大底，包括下底与上底，所述下底与上底粘合连接设置，所述上底的顶部掏空设置有空腔，所述空腔设置三组且分别位于上底的前掌、脚弓外测、后踵位置处，所述空腔内设置有排骨面凸弧楞，所述上底的顶部上覆盖有密封覆盖层，所述密封覆盖层与空腔之间形成气囊腔，所述密封覆盖层设置与排骨面凸弧楞适配的凹槽，所述上底的脚后跟位置处安装有止气阀。

3、作为本实用新型的一种优选技术方案，三组所述空腔之间连通设置有排气沟槽

4、作为本实用新型的一种优选技术方案，所述下底的底部均匀设置有防滑凸起。

5、本实用新型采取上述结构取得有益效果如下：本实用新型提供的一种可调节充气压力的鞋大底，利用止气阀来确保充气后气囊腔内气体的保存，通过密封覆盖层与空腔之间形成气囊腔，可以充气并能根据个人体重及使用环境任意调整大底气囊腔内的气压。

技术特征：

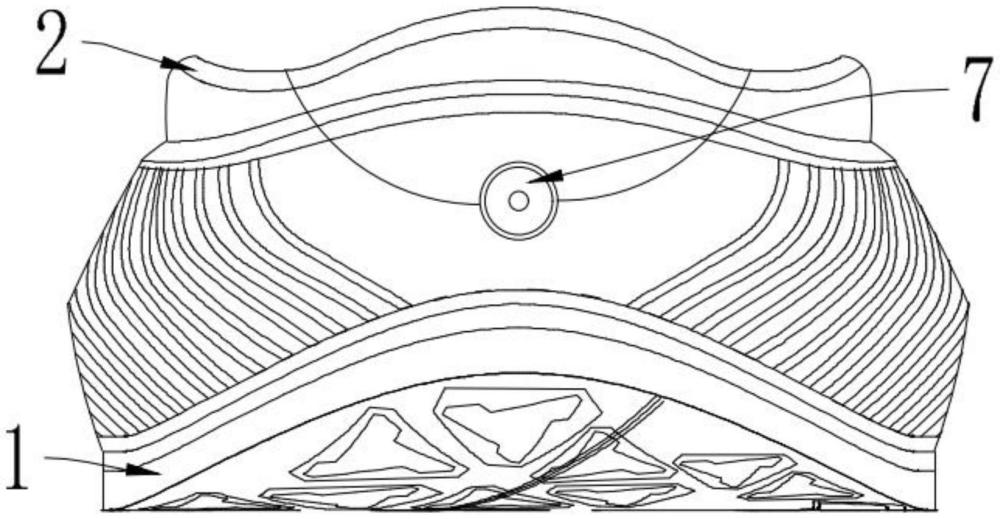

1.一种可调节充气压力的鞋大底，包括下底(1)与上底(2)，所述下底(1)与上底(2)粘合连接设置，其特征在于：所述上底(2)的顶部掏空设置有空腔(3)，所述空腔(3)设置三组且分别位于上底(2)的前掌、脚弓外测、后踵位置处，所述空腔(3)内设置有排骨面凸弧楞(4)，所述上底(2)的顶部上覆盖有密封覆盖层(5)，所述密封覆盖层(5)与空腔(3)之间形成气囊腔(6)，所述密封覆盖层(5)设置与排骨面凸弧楞(4)适配的凹槽，所述上底(2)的脚后跟位置处安装有止气阀(7)。

2.根据权利要求1所述的一种可调节充气压力的鞋大底，其特征在于：三组所述空腔(3)之间连通设置有排气沟槽(8)。

3.根据权利要求2所述的一种可调节充气压力的鞋大底，其特征在于：所述下底(1)的底部均匀设置有防滑凸起(9)。

技术总结
本技术公开了一种可调节充气压力的鞋大底，包括下底与上底，所述下底与上底粘合连接设置，所述上底的顶部掏空设置有空腔，所述空腔设置三组且分别位于上底的前掌、脚弓外测、后踵位置处，所述空腔内设置有排骨面凸弧楞，所述上底的顶部上覆盖有密封覆盖层，所述密封覆盖层与空腔之间形成气囊腔，所述密封覆盖层设置与排骨面凸弧楞适配的凹槽，所述上底的脚后跟位置处安装有止气阀。本技术属于鞋底技术领域，具体是指一种可以充气并能根据个人体重及使用环境任意调整大底气囊内气压的鞋大底。

技术研发人员：彭荣华
受保护的技术使用者：彭荣华
技术研发日：20231109
技术公布日：2024/5/29
