一种带防护结构的鸡眼扣的制作方法

本技术涉及鸡眼扣，具体为一种带防护结构的鸡眼扣。

背景技术：

1、鸡眼扣安装在衣服、鞋子、包等的布料上，使布料带有用于实现透气性、透水性或者供鞋带穿过的孔。鸡眼扣一般由金属圈和环状的垫圈这两个部件构成，金属圈具有圆筒部和从圆筒部的轴向一端向半径方向外侧延伸的凸缘部。而且，在将鸡眼扣安装于布料的情况下，使金属圈的圆筒部穿过布料之后对圆筒部进行铆接，利用垫圈承接该圆筒部的铆接部分，由此，在垫圈与金属圈的凸缘部之间保持限制布料，从而将鸡眼扣固定于布料。

2、传统的鸡眼扣通常是螺丝结构及紧拍结构，螺丝结构安装后能够看到螺丝，美观性较差，紧拍结构通过按压金属圈使垫圈部分发生形变来固定鸡眼扣，这样安装的鸡眼扣并不是很牢固，存在脱落的风险，同时对于作为装饰品的鸡眼扣，虽然能够实现产品透气性和装饰性，但是在产品使用的过程中，会出现外界杂质颗粒物通过鸡眼扣进入产品的内部，降低产品使用的体验感，为此，提出一种带防护结构的鸡眼扣。

技术实现思路

1、本实用新型的目的在于提供一种带防护结构的鸡眼扣，以解决上述背景技术中提出传统的鸡眼扣通常是螺丝结构及紧拍结构，螺丝结构安装后能够看到螺丝，美观性较差，紧拍结构通过按压金属圈使垫圈部分发生形变来固定鸡眼扣，这样安装的鸡眼扣并不是很牢固，存在脱落的风险，同时对于作为装饰品的鸡眼扣，虽然能够实现产品透气性和装饰性，但是在产品使用的过程中，会出现外界杂质颗粒物通过鸡眼扣进入产品的内部，降低产品使用的体验感的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种带防护结构的鸡眼扣，包括第一扣体，所述第一扣体的一侧固定连接有固定环，所述第一扣体的一侧位于固定环的外侧固定连接有若干个固定柱，若干个所述固定柱远离第一扣体的一端开设有深槽，所述深槽的内部设置有第一尖锥，所述第一扣体的外侧设置有若干个第二尖锥，所述固定环的内侧设置有防护组件。

3、作为本技术方案进一步优选的：所述第一扣体的一侧设置有第二扣体，所述第二扣体的一侧固定连接有若干个连接柱。

4、作为本技术方案进一步优选的：所述防护组件包括弹性圈和纱网，所述纱网连接于弹性圈的内侧。

5、作为本技术方案进一步优选的：所述固定环的内侧开设有安装槽，所述弹性圈设置于安装槽的内部。

6、作为本技术方案进一步优选的：所述连接柱与所述深槽互相匹配，所述连接柱的截面圆直径小于所述深槽内径。

7、作为本技术方案进一步优选的：所述第一尖锥设置于深槽内部中心处。

8、与现有技术相比，本实用新型的有益效果是：

9、1、本实用新型通过工具拍打第二扣体，使得第一尖锥嵌入至连接柱的内部，在此过程中连接柱的顶部会膨胀变粗变大，使得连接柱的一端抵触于在深槽的内侧，即可完成第二扣体的固定，则完成鸡眼扣的安装；通过设置纱网的设置，能够避免外部颗粒杂质与人体发生接触，提高鸡眼扣装饰的体验感。

10、2、本实用新型当鸡眼扣不作为装饰品使用时，通过工具抵触在纱网的一侧，推动纱网发生形变，通过纱网带动弹性圈发生形变，使得弹性圈脱离安装槽的内部，此时即可对鸡眼扣进行使用，可以将绳线穿过鸡眼扣的内部，能够起到防磨损的效果，同时提高材料上孔洞的强度。

技术特征：

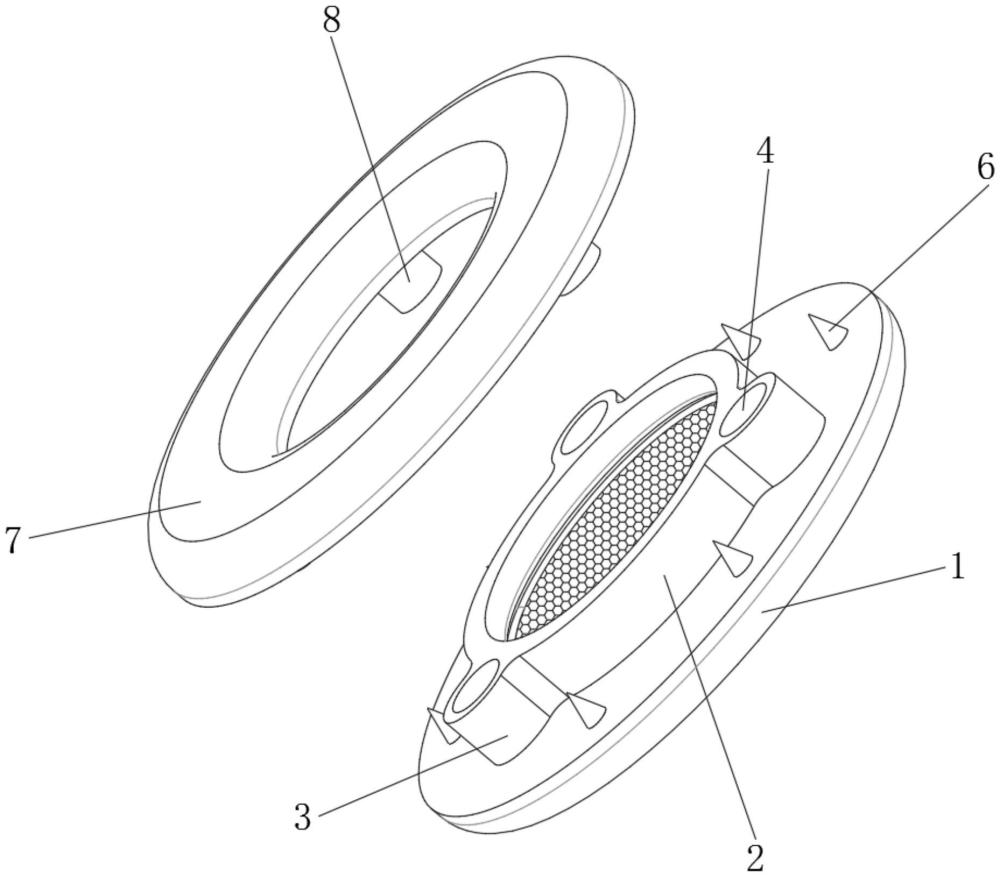

1.一种带防护结构的鸡眼扣，包括第一扣体(1)，其特征在于：所述第一扣体(1)的一侧固定连接有固定环(2)，所述第一扣体(1)的一侧位于固定环(2)的外侧固定连接有若干个固定柱(3)，若干个所述固定柱(3)远离第一扣体(1)的一端开设有深槽(4)，所述深槽(4)的内部设置有第一尖锥(5)，所述第一扣体(1)的外侧设置有若干个第二尖锥(6)，所述固定环(2)的内侧设置有防护组件。

2.根据权利要求1所述的一种带防护结构的鸡眼扣，其特征在于：所述第一扣体(1)的一侧设置有第二扣体(7)，所述第二扣体(7)的一侧固定连接有若干个连接柱(8)。

3.根据权利要求1所述的一种带防护结构的鸡眼扣，其特征在于：所述防护组件包括弹性圈(10)和纱网(11)，所述纱网(11)连接于弹性圈(10)的内侧。

4.根据权利要求3所述的一种带防护结构的鸡眼扣，其特征在于：所述固定环(2)的内侧开设有安装槽(9)，所述弹性圈(10)设置于安装槽(9)的内部。

5.根据权利要求2所述的一种带防护结构的鸡眼扣，其特征在于：所述连接柱(8)与所述深槽(4)互相匹配，所述连接柱(8)的截面圆直径小于所述深槽(4)内径。

6.根据权利要求1所述的一种带防护结构的鸡眼扣，其特征在于：所述第一尖锥(5)设置于深槽(4)内部中心处。

技术总结
本技术涉及鸡眼扣技术领域，且公开了一种带防护结构的鸡眼扣，包括第一扣体，第一扣体的一侧固定连接有固定环，第一扣体的一侧位于固定环的外侧固定连接有若干个固定柱，若干个固定柱远离第一扣体的一端开设有深槽，深槽的内部设置有第一尖锥，第一扣体的外侧设置有若干个第二尖锥，固定环的内侧设置有防护组件；本技术通过工具拍打第二扣体，使得第一尖锥嵌入至连接柱的内部，在此过程中连接柱的顶部会膨胀变粗变大，使得连接柱的一端抵触于在深槽的内侧，即可完成第二扣体的固定，则完成鸡眼扣的安装；通过设置纱网的设置，能够避免外部颗粒杂质与人体发生接触，提高鸡眼扣装饰的体验感。

技术研发人员：甘学优,周忠程
受保护的技术使用者：东莞市金诺精密科技有限公司
技术研发日：20231218
技术公布日：2024/7/15
