一种可调式制鞋支架的制作方法

本技术涉及制鞋支架，尤其涉及一种可调式制鞋支架。

背景技术：

1、制鞋支架是指鞋的母体，是鞋的成型模具，又被称作鞋楦，鞋楦不仅决定鞋造型和式样，更决定着鞋是否合脚，能否起到保护脚的作用，在鞋体制作完成后，需要将其与鞋楦进行分离，此时需要鞋楦具有一定的活动性，以便于鞋体的脱楦操作，因此需要使用一种可调式制鞋支架。

2、例如公告号为cn201967848u的中国专利公开了内鞋模，主要由脚模主体构成，脚模主体由脚掌模和脚踝模拼接而成，脚掌模和脚踝模形成的拼接线与脚模主体的脚掌呈45°-70°角。这种内鞋模，结构设计合理，通过脚掌模和脚踝模的配合，并设计了45°-70°的分离线，利用鞋坯脚踝处空间较大的特点，使得内鞋模能方便的从鞋坯内取出。

3、现有的可调式制鞋支架主要包括两类，两类均通过将鞋楦分为鞋头和鞋底两部分来便于鞋体的脱楦操作，第一类通过绳子和固定杆对两部分楦体进行连接，如上述文件中所示，该种方式降低了结构成本和装配难度，且受限于固定杆的导向，鞋底只能单向移动，脱楦仍然较为费力；后者通过弹簧将两部分楦体进行连接，使得脱楦操作简单、方便，且复位容易，但是该方式的装配相对复杂、成本较高，提高了整体的制造成本。

技术实现思路

1、本实用新型的目的是针对现有技术的不足之处，提供一种可调式制鞋支架，通过设置了弹片和永磁体，解决了现有的制鞋支架难以兼顾成本和调节以及便捷性的情况，提升了制鞋支架主体的使用效果问题。

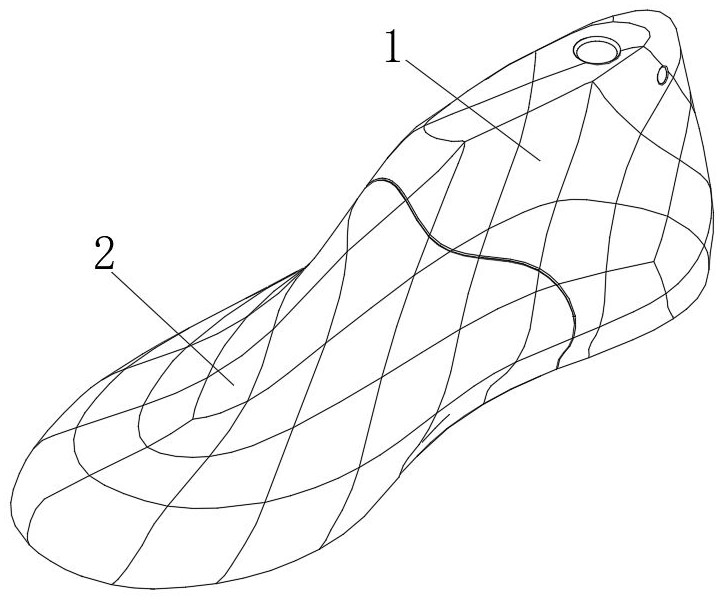

2、为实现上述目的，本实用新型提供如下技术方案：一种可调式制鞋支架，包括楦头和楦底，所述楦头和楦底的相邻面上均开设有直槽，所述直槽的一端开设有限位槽，所述楦头的一侧下侧开设有定位槽，所述定位槽的一侧开设有凸槽，所述凸槽的一侧开设有固定槽，所述直槽的内侧设置有用于方便脱楦的弹片，所述固定槽的内侧设置有方便复位的永磁体。

3、优选地，弹片包括有卡接段，所述卡接段分别位于两端的限位槽的内侧，所述卡接段之间固定连接有连接段，所述连接段位于直槽的内侧。

4、优选地，永磁体包括有固定座，所述固定座位于固定槽的内侧，所述固定座的一侧固定连接有小磁块，与小磁块吸附连接的另一侧设置有铁片，所述铁片固定安装在楦底的一侧。

5、优选地，所述连接段上开设有长条槽，所述连接段的长度大于直槽的长度。

6、优选地，所述限位槽的宽度大于直槽的宽度，两个所述限位槽中位于楦底上的限位槽的横向长度大于另一限位槽的横向长度。

7、优选地，所述固定座的宽度大于凸槽的宽度，所述固定座为塑料材质。

8、优选地，所述楦底与楦头的相邻侧前视轮廓包括波浪段和直段，直段处四角开设有用于定位的凹陷。

9、优选地，所述铁片的四角开设有圆孔，所述铁片通过钉子固定在楦底的直段上

10、本实用新型的有益效果在于：

11、（1）本实用新型通过设置有弹片和永磁体，可提高分离鞋子和制鞋支架时的便捷度，同时方便在复位时通过铁片和小磁块吸附进行复位固定，同时结构简单，也提升了制鞋支架主体的使用效果。

12、（2）本实用新型通过设置的凸槽、限位槽、卡接段和固定座，方便对铁片和小磁块进行安装和固定，拆装方便，成本较低，降低了整体的制造成本。

13、综上所述，本实用新型兼顾了方便装配、成本较低、脱楦容易的情况，提升了制鞋支架主体的使用效果等优点。

技术特征：

1.一种可调式制鞋支架，其特征在于，包括楦头和楦底，所述楦头和楦底的相邻面上均开设有直槽，所述直槽的一端开设有限位槽，所述楦头的一侧下侧开设有定位槽，所述定位槽的一侧开设有凸槽，所述凸槽的一侧开设有固定槽，所述直槽的内侧设置有用于方便脱楦的弹片，所述固定槽的内侧设置有方便复位的永磁体。

2.根据权利要求1所述的一种可调式制鞋支架，其特征在于，弹片包括有卡接段，所述卡接段分别位于两端的限位槽的内侧，所述卡接段之间

3.根据权利要求1所述的一种可调式制鞋支架，其特征在于，永磁体包括有固定座，所述固定座位于固定槽的内侧，所述固定座的一侧固定连接有小磁块，与小磁块吸附连接的另一侧设置有铁片，所述铁片固定安装在楦底的一侧。

4.根据权利要求2所述的一种可调式制鞋支架，其特征在于，所述连接段上开设有长条槽，所述连接段的长度大于直槽的长度。

5.根据权利要求1所述的一种可调式制鞋支架，其特征在于，所述限位槽的宽度大于直槽的宽度，两个所述限位槽中位于楦底上的限位槽的横向长度大于另一限位槽的横向长度。

6.根据权利要求3所述的一种可调式制鞋支架，其特征在于，所述固定座的宽度大于凸槽的宽度，所述固定座为塑料材质。

7.根据权利要求1所述的一种可调式制鞋支架，其特征在于，所述楦底与楦头的相邻侧前视轮廓包括波浪段和直段，直段处四角开设有用于定位的凹陷。

8.根据权利要求3所述的一种可调式制鞋支架，其特征在于，所述铁片的四角开设有圆孔，所述铁片通过钉子固定在楦底的直段上。

技术总结
本技术提供了一种可调式制鞋支架，包括楦头和楦底，所述楦头和楦底的相邻面上均开设有直槽，所述直槽的一端开设有限位槽，所述楦头的一侧下侧开设有定位槽，所述定位槽的一侧开设有凸槽，所述凸槽的一侧开设有固定槽，所述直槽的内侧设置有用于方便脱楦的弹片，所述固定槽的内侧设置有方便复位的永磁体。弹片包括有卡接段，所述卡接段分别位于两端的限位槽的内侧，所述卡接段之间固定连接有连接段，所述连接段位于直槽的内侧，永磁体包括有固定座，所述固定座位于固定槽的内侧，所述固定座的一侧固定连接有小磁块，与小磁块吸附连接的另一侧设置有铁片，所述铁片固定安装在楦底的一侧。

技术研发人员：刘坚,吴晶晶,潘诗成
受保护的技术使用者：浙江卡丝露鞋业有限公司
技术研发日：20240102
技术公布日：2024/9/9
