一种服装打版机的制作方法

本技术涉及服装加工，特别是指一种服装打版机。

背景技术：

1、服装打版是根据设计师的意图在纸样上将服装分解成衣片，绘制成结构图(纸样)，纸样经过校验后放在面料上，按照纸样的轮廓裁剪成衣片，将衣片进行缝纫后做出成衣。在服装加工过程中，为了提高打版效率，通常会采用激光打版机对面料进行打版制作。

2、例如在公告号为cn219425942u的中国专利中，公开了一种服装打版机，该专利通过工作人员拉直布料，并使布料的长度两端一一置于两压板的下方，然后工作人员调节驱动组件，以通过驱动组件驱使压板进行布料的按压，此时在压板的按压下，布料处于整平状态且不易因自身材料的回弹力而褶皱或翘边，以便打版机本体不易多切或少切布料。但是在人力手动拉直布料时，布料容易出现歪斜，然而上述的服装打版机不能将布料进行定位校准，从而导致布料在压紧时处于歪斜状态，使得布料切割时容易发生错偏而产生不良品，造成导致布料的浪费，不利于布料的精准切割，影响布料的后续加工。

技术实现思路

1、本实用新型提出一种服装打版机，以解决现有服装打版机在布料切割时容易发生错偏而产生不良品的问题。

2、为了实现上述目的，本实用新型提供如下技术方案：一种服装打版机，包括机架及架设在机架上的打版机本体，所述机架上设置有四个压料机构，且四个压料机构对称分布在机架的顶部两侧；

3、所述机架上还设置有将布料快速定位的定位机构，且定位机构包括两个嵌设在机架顶部的刻度尺条、以及两个可相对移动的安装板，两个所述刻度尺条对称分布在两个安装板的两侧，两个所述安装板对称分布，且两个安装板分别处于位于同侧的两个压料机构之间，两个所述安装板相向的一侧均固定有定位板，且两个定位板的两侧均安装有指示块，刻度尺条上设置有刻度示值，且刻度尺条中心处的刻度示值为0，并向两侧逐渐增大，具体可参考现有市场上的卷尺、皮尺等测量工具上的刻度，指示块的指示端指向刻度尺条上的刻度示值。

4、优选的，每个所述安装板均连接有驱动其移动的动力件，且所述动力件包括固定在机架上的固定板，所述固定板的一侧安装有电动推杆，且电动推杆的伸缩端与安装板固定连接。

5、优选的，每个所述压料机构均包括连接板，所述连接板上螺接有第一调节螺杆，且连接板水平段的下方设置有压料板，所述第一调节螺杆的底端与压料板的顶部转动连接。

6、优选的，每个所述压料机构还包括将连接板位置进行调整的调节组件，且所述调节组件包括支撑板，所述支撑板上螺接有第二调节螺杆，且第二调节螺杆的一端与连接板的侧壁转动连接，所述支撑板上还插设有两个限位光杆，且两个限位光杆的一端共同固定连接在连接板的侧壁上，两个所述限位光杆对称分布在第二调节螺杆的两侧。

7、优选的，所述压料板的底部还设置有弹性防滑板，弹性防滑板为橡胶材质制成的构件，方便压料板将布料稳定压紧，避免布料滑脱。

8、优选的，所述压料机构还包括将其与机架快速拆装的安装结构，且安装结构包括安装架，所述安装架的水平段上螺接有锁紧螺杆，且锁紧螺杆的顶端安装有抵紧盘，所述支撑板固定在安装架竖直段的顶部，锁紧螺杆的底端还安装有旋拧盘，方便锁紧螺杆的转动。

9、在上述技术方案中，本实用新型提供的技术效果和优点：

10、(1)通过定位机构的设置，在布料打版时，能够实现服装布料的定位校准，从而方便服装布料的精准切割，避免服装布料平铺在机架上时处于歪斜状态，解决了布料切割时容易发生错偏而产生不良品，造成导致布料的浪费的问题，可提高服装布料的利用率，有利于布料的后续加工；

11、(2)通过固定板上安装的电动推杆，能够带动安装板沿机架上移动，使得安装板带动定位板移动，从而实现定位板的位置调节，使得定位板能够适应不同规格的布料的定位校准，大大的提高了定位机构的适用范围，方便不同规格的布料的打版加工。

技术特征：

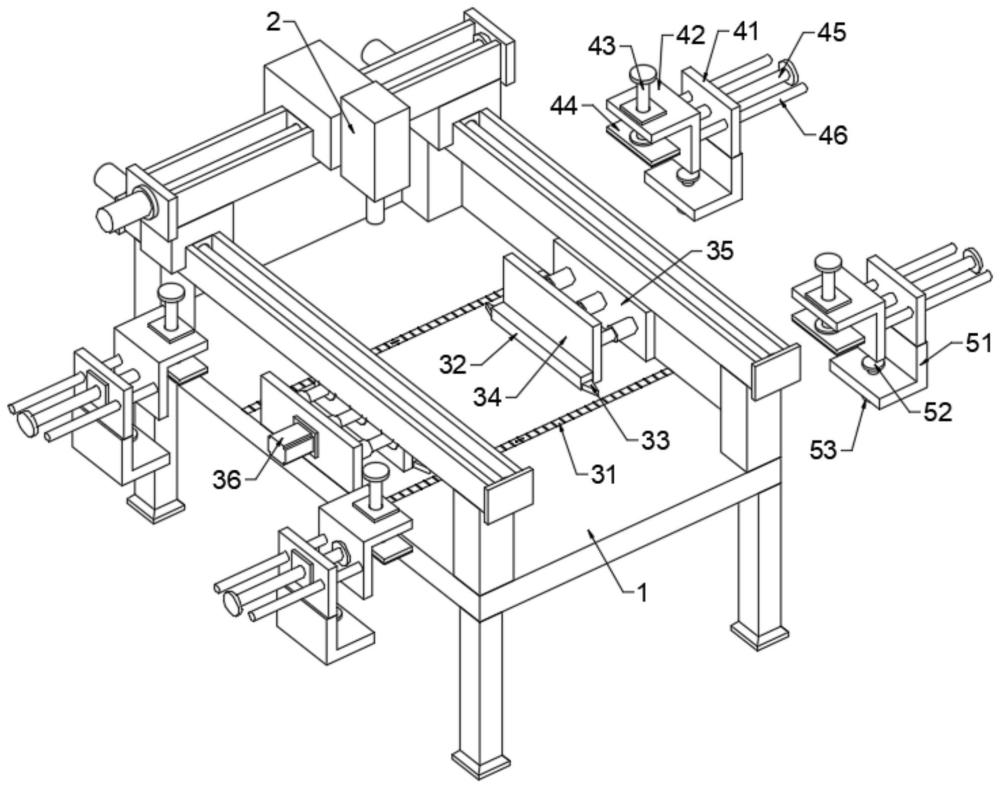

1.一种服装打版机，包括机架(1)及架设在机架(1)上的打版机本体(2)，其特征在于：所述机架(1)上设置有四个压料机构(4)，且四个压料机构(4)对称分布在机架(1)的顶部两侧；

2.根据权利要求1所述的一种服装打版机，其特征在于：每个所述安装板(34)均连接有驱动其移动的动力件，且所述动力件包括固定在机架(1)上的固定板(35)，所述固定板(35)的一侧安装有电动推杆(36)，且电动推杆(36)的伸缩端与安装板(34)固定连接。

3.根据权利要求1所述的一种服装打版机，其特征在于：每个所述压料机构(4)均包括连接板(42)，所述连接板(42)上螺接有第一调节螺杆(43)，且连接板(42)水平段的下方设置有压料板(44)，所述第一调节螺杆(43)的底端与压料板(44)的顶部转动连接。

4.根据权利要求3所述的一种服装打版机，其特征在于：每个所述压料机构(4)还包括将连接板(42)位置进行调整的调节组件，且所述调节组件包括支撑板(41)，所述支撑板(41)上螺接有第二调节螺杆(45)，且第二调节螺杆(45)的一端与连接板(42)的侧壁转动连接，所述支撑板(41)上还插设有两个限位光杆(46)，且两个限位光杆(46)的一端共同固定连接在连接板(42)的侧壁上，两个所述限位光杆(46)对称分布在第二调节螺杆(45)的两侧。

5.根据权利要求3所述的一种服装打版机，其特征在于：所述压料板(44)的底部还设置有弹性防滑板。

6.根据权利要求4所述的一种服装打版机，其特征在于：所述压料机构(4)还包括将其与机架(1)快速拆装的安装结构(5)，且安装结构(5)包括安装架(51)，所述安装架(51)的水平段上螺接有锁紧螺杆(53)，且锁紧螺杆(53)的顶端安装有抵紧盘(52)，所述支撑板(41)固定在安装架(51)竖直段的顶部。

技术总结
本技术涉及服装加工技术领域，且公开了一种服装打版机，包括机架及架设在机架上的打版机本体，所述机架上设置有四个压料机构，且四个压料机构对称分布在机架的顶部两侧；所述机架上还设置有将布料快速定位的定位机构，且定位机构包括两个嵌设在机架顶部的刻度尺条、以及两个可相对移动的安装板，两个所述刻度尺条对称分布在两个安装板的两侧，两个所述安装板对称分布；本技术通过定位机构的设置，能够实现服装布料的定位校准，从而方便服装布料的精准切割，避免服装布料平铺在机架上时处于歪斜状态，解决了布料切割时容易发生错偏而产生不良品，造成导致布料的浪费的问题，有利于布料的后续加工。

技术研发人员：王延辉,洛二培,陈妞妞
受保护的技术使用者：河南省丽圣博工贸有限公司
技术研发日：20240528
技术公布日：2025/3/13
