一种医用标识装置的制作方法

本发明涉及一种医用辅具，尤其是一种医用标识装置。

背景技术：

在医院中有很多的医疗设备，通常情况下只有经常使用某一设备的医护人员了解此设备状况或操作，而在设备异常的情况下，医护人员在不知道设备状况的情况下可能会继续使用，很可能由此导致设备的进一步损坏或造成医疗事故。

医院的病床护理中，病人和护理人员均需要针对病患的康复状况而调整病人的饮食注意事项或护理级别。若使用常规的工作日历，不仅不能重复使用而造成浪费，而且容易发生丢失或者损毁等情形而导致工作失误。

技术实现要素：

针对现有技术的不足，本发明提供一种医用标识装置，具有便于了解状况、重复使用、使用方便、不会丢失的优点。

为了解决上述技术问题，本发明的技术方案：一种医用标识装置，包括底座和遮蔽盖，其特征在于：在底座和遮蔽盖之间设有标识盘，标识盘能绕于遮蔽盖的中心处旋转，遮蔽盖上设有观察窗口；标识盘的一侧边缘处向外延伸有指柄，标识盘的正面上设有多个等圆心角分布的标识区，标识盘的背面上对应于标识区与标识区相连接处设有定位孔，定位孔内均设有磁体；底座的正面上对应定位孔处內镶有磁体，底座的背面上设有粘胶层，底座的一侧边缘处向外延伸有吊环。

有益效果：1.标识盘上具有多个标识区，这样可以显示不同状态。2.指柄便于旋转标识盘，具有使用方便的优点。3.底座和标识盘上的磁体相吸，这样具有很好的定位作用，防止标识盘自行转动的问题。4.粘胶层具有很好的粘接性，防止标识盘丢失的问题。5.吊环方便标识盘挂接于设备或病床上等等之处，这样可以重复使用。6.该装置具有便于了解状况、重复使用、使用方便、不会丢失、制作成本低的优点。

附图说明

图1是本发明的主视图。

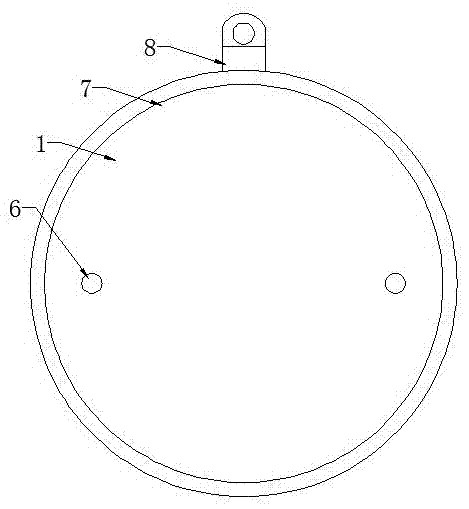

图2是本发明的后视图。

图3是图1中的标识盘结构示意图。

图4是本发明使用状态图。

图5是本发明另一使用状态图。

具体实施方式

如图1、图2和图3所示，一种医用标识装置，包括底座1和遮蔽盖2，在底座1和遮蔽盖2之间设有标识盘3，即连接轴4的一端与底座1的中心处固定连接、另一端与遮蔽盖2中心处通过螺纹结构连接，标识盘3能绕连接轴4旋转,遮蔽盖2上设有扇形的观察窗口，观察窗口起观察标识内容的作用；标识盘3的一侧边缘处向外延伸有指柄5，标识盘3的正面上设有两个等圆心角分布的扇形的标识区，分别为完好备用标识区和故障待修标识区，标识盘3的背面上对应于标识区与标识区相连接处设有两个定位孔，定位孔内设有磁体6；底座1的正面上对应于定位孔处內镶有磁体6，即底座1的正面上对应定位孔处设有磁体孔、磁体孔内设有磁体6；底座的背面上设有粘胶层7，底座7的一侧边缘处向外延伸有吊环8。

工作原理：如图4和图5所示，医用设备出现故障时，为了防止他人使用，将标识装置通过粘贴胶粘贴或通过吊环挂接在故障设备上，通过指柄旋转标识盘，标识盘旋转180°后，底座和标识盘上的磁体相吸，从而使故障待修标识区定位在观察窗口内，便于他人了解此设备的状态，避免故障设备使用的问题；待医用设备修复后，通过指柄旋转标识盘，标识盘旋转180°后，底座和标识盘上的磁体相吸，从而使完好备用标识区定位在观察窗口内，这样可以放心使用此设备。该标识装置可以用于标识患者病症情况、药品使用情况、护理工作情况等等需要标识的地方，仅需要改变标识盘上的标识内容即可。

本说明书中未作详细说明之处，为本领域公知的技术。

技术特征：

技术总结
一种医用标识装置，包括底座和遮蔽盖，在底座和遮蔽盖之间设有标识盘，标识盘能绕于遮蔽盖的中心处旋转，遮蔽盖上设有观察窗口；标识盘的一侧边缘处向外延伸有指柄，标识盘的正面上设有多个等圆心角分布的标识区，标识盘的背面上对应于标识区与标识区相连接处设有定位孔，定位孔内均设有磁体；底座的正面上对应定位孔处内镶有磁体，底座的背面上设有粘胶层，底座的一侧边缘处向外延伸有吊环。该装置具有便于了解状况、重复使用、使用方便、不会丢失、制作成本低的优点。

技术研发人员：罗湘玉;夏勇;罗卫民;原野;左金梅
受保护的技术使用者：十堰市太和医院
技术研发日：2016.01.26
技术公布日：2017.08.01
