一种坐凳式骨科治疗架的制作方法

本发明涉及医疗用具技术领域，具体是一种坐凳式骨科治疗架。

背景技术：

骨科学又称矫形外科学。是医学的一个专业或学科，专门研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能，以及治疗这一系统的伤病。骨科学又称矫形外科学。是医学的一个专业或学科，专门研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能，以及治疗这一系统的伤病。

骨折病人，尤其是下肢骨折病人在换药时，经常需要护理人员将骨折病人的肢体抬起，或将肢体搭靠在临时的物品上，即使这样在给病人底部皮肤换药时也需要弯腰处理，这样不但护理人员工作量大，而且很容易造成换药不彻底，而且现有的骨科医疗架还存在占用医疗空间的问题。

技术实现要素：

本发明的目的在于提供一种坐凳式骨科治疗架，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种坐凳式骨科治疗架，包括底座，所述底座左右两侧对称设有滚轮，底座上端面垂直设有两个平行设置的导向夹板，导向夹板中滑动配合有升降杆，升降杆下端设有升降螺孔，升降螺孔中配合设有升降螺杆，升降螺杆下端设有与升降电机的输出端连接，升降杆上端设有坐板，坐板侧面设有抽屉，进而方便对小物品的收纳，升降杆左上侧边角通过转动轴与坐板连接固定，靠近转动轴的升降杆左侧面设有第一限位孔，第一限位孔为螺纹孔，第一限位孔中配合设有限位螺杆，限位螺杆左端转动设有支撑块，支撑块为矩形块，支撑块的作用是对坐板左下侧产生一个支撑力，进而避免坐板向左转动，靠近支撑块的限位螺杆上套设有杆套，坐板下端右侧垂直设有放置板，放置板左侧面与升降杆相贴合，放置板右侧面设有放置槽，靠近放置板的坐板下端面设有烤灯，坐板和坐垫上都设有第二限位孔，第二限位孔的位置与第一限位孔的位置相对应。

作为本发明进一步的方案：所述坐板上端设有坐垫。

作为本发明进一步的方案：所述升降杆的截面为矩形。

作为本发明进一步的方案：所述升降电机通过螺栓固定在底座上。

作为本发明进一步的方案：所述滚轮为自锁式滚轮。

作为本发明进一步的方案：所述放置板内部还钳设有具有磁疗保健作用的磁铁块。

作为本发明进一步的方案：所述烤灯和升降电机通过导线连接位于底座上的控制开关，控制开关通过导线连接钳设在底座内部的蓄电池。

作为本发明进一步的方案：所述放置槽中设有透气垫。

作为本发明进一步的方案：所述放置槽为弧形槽。

与现有技术相比，本发明的有益效果是：本发明结构简单、合理，便于搬运，在平时可以作为凳子使用，在需要进行辅助治疗时可以方便对病人肢体进行支撑，从而有效的降低了现有治疗装置占用空间的问题，而且装置高度可调，从而方便不同人的需求，有助于医疗人员提高工作效率，另外装置上还设有烤灯和磁铁块，进而有助于提高辅助治疗的效果，实用性强。

附图说明

图1为本发明的结构示意图。

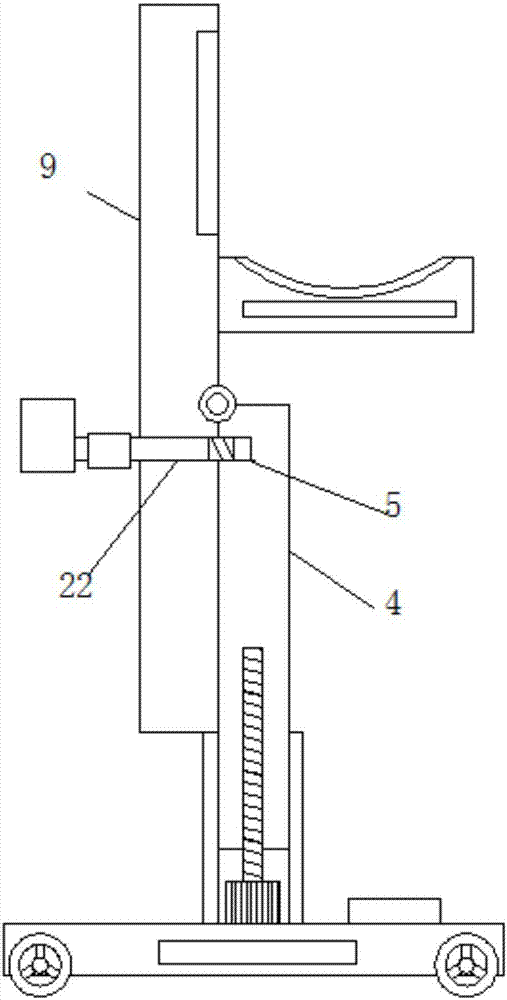

图2为本发明的治疗状态结构示意图

其中：底座1、滚轮2、导向夹板3、升降杆4、第一限位孔5、限位螺杆6、杆套7、支撑块8、坐板9、坐垫10、转动轴11、抽屉12、烤灯13、放置槽14、磁铁块15、放置板16、升降螺孔17、升降螺杆18、升降电机19、控制开关20、蓄电池21、第二限位孔22。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明实施例中，一种坐凳式骨科治疗架，包括底座1，所述底座1左右两侧对称设有方便装置搬运的滚轮2，滚轮2为自锁式滚轮，底座1上端面垂直设有两个平行设置的导向夹板3，导向夹板3中滑动配合有升降杆4，升降杆4的截面为矩形，升降杆4下端设有升降螺孔17，升降螺孔17中配合设有升降螺杆18，升降螺杆18下端设有与升降电机9的输出端连接，升降电机9通过螺栓固定在底座1上，升降杆4上端设有坐板9，坐板9上端设有坐垫10，坐板9侧面设有抽屉12，进而方便对小物品的收纳，升降杆4左上侧边角通过转动轴11与坐板9连接固定，靠近转动轴11的升降杆4左侧面设有第一限位孔5，第一限位孔5为螺纹孔，第一限位孔5中配合设有限位螺杆6，限位螺杆6左端转动设有支撑块8，支撑块8为矩形块，支撑块8的作用是对坐板9左下侧产生一个支撑力，进而避免坐板9向左转动，靠近支撑块8的限位螺杆6上套设有杆套7，坐板9下端右侧垂直设有放置板16，放置板16左侧面与升降杆4相贴合，放置板16右侧面设有放置槽14，放置槽14为弧形槽，放置槽14中设有透气垫，在不使用装置进行辅助治疗时，整个装置相当于一个坐凳，当需要使用装置时，只需将限位螺杆6从第一限位孔5中取出，然后转动坐板9，进而使得坐板9左侧的下端面与升降杆4相贴合，此时，放置板16呈水平设置，放置槽14的作用是方便对病人肢体的支撑，通过升降电机19带动升降螺杆18与升降杆4相对转动，在螺纹的作用下，升降杆4沿着导向夹板3上下运动，从而实现坐板9上放置板16高度的调节，进而方便了人们使用，为了方便放置板16的固定，坐板9和坐垫10上都设有第二限位孔22，在坐板9左侧与升降杆4相贴合时，第二限位孔22的位置与第一限位孔5的位置相对应，然后通过限位螺杆6穿过第二限位孔22，且深入第一限位孔5中，从而实现装置治疗状态的固定，靠近放置板16的坐板9下端面设有烤灯13，烤灯13的作用是有助于伤口的恢复，烤灯13和升降电机19通过导线连接位于底座1上的控制开关20，控制开关20通过导线连接钳设在底座1内部的蓄电池21，放置板16内部还钳设有具有磁疗保健作用的磁铁块15。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

技术总结
本发明公开了一种坐凳式骨科治疗架，包括底座，所述底座左右两侧对称设有滚轮，底座上端面垂直设有两个平行设置的导向夹板，导向夹板中滑动配合有升降杆，升降杆的截面为矩形，升降杆下端设有升降螺孔，升降螺孔中配合设有升降螺杆，升降螺杆下端设有与升降电机的输出端连接，升降杆上端设有坐板，坐板上端设有坐垫，坐板侧面设有抽屉，进而方便对小物品的收纳，升降杆左上侧边角通过转动轴与坐板连接固定，靠近转动轴的升降杆左侧面设有第一限位孔，第一限位孔为螺纹孔，第一限位孔中配合设有限位螺杆，限位螺杆左端转动设有支撑块，本发明结构简单、合理，便于搬运，方便不同人的需求，有助于医疗人员提高工作效率，实用性强。
