一种羊水破膜针的制作方法

(一)技术领域

本发明涉及一种医疗器械，特别涉及一种羊水破膜针。

(二)

背景技术：

人工破膜取羊水来观察清浊程度，目的是为了证明宫内是否缺氧。目前，产科临床在进行人工破膜时，尚无专用器械，需要用针头或血管钳进行，针头用于人工破膜时，需要夹持在食指和中指之间进入阴道，其稳定性较差，准确性不高，当宫口小于3cm时则无法进行操作。血管钳用于人工破膜时，因血管钳长度有限，钳顶较炖，需夹住胎膜撕破，这样无法控制破口大小，一次性成功率低。针对以上情况，我科设计了一种新型羊水破膜针。

(三)

技术实现要素：

本发明为了弥补现有技术的不足，提供了一种结构合理、方便实用、省时省力、破膜准确、安全高效、破口大小可控的羊水破膜针，解决了现有技术中存在的问题。

本发明是通过如下技术方案实现的：

一种羊水破膜针，包括一圆柱形的中空设置的涡轮壳体，在涡轮壳体内部空腔中设有一涡轮，在涡轮的圆心处设有一与涡轮垂直设置的立柱，立柱的顶端穿过涡轮壳体设置，在立柱的顶端设有一水平设置的摇杆；在涡轮壳体的顶端设有一中空设置的两端开口的筒体，筒体与涡轮壳体的内部空腔相连通，在筒体的顶端中央设有一破膜针，破膜针的四周通过若干根连杆与筒体的内壁固连；在涡轮壳体的底端设有一中空设置的两端开口的管体，管体与涡轮壳体的内部空腔相连通，在管体的底端设有一中空设置的集液瓶，管体与集液瓶的内部空腔相连通。

所述涡轮壳体由透明塑料材料制成。

所述涡轮由塑料材料制成。

所述立柱由塑料材料制成，立柱的底端通过粘接剂粘接在涡轮的圆心处。

所述摇杆由塑料材料制成，摇杆的一端通过粘接剂与立柱的顶端粘接固连。

所述筒体由塑料材料制成，筒体的底端通过粘接剂粘接在涡轮壳体上。

所述破膜针由塑料材料制成。

所述连杆由塑料材料制成，连杆的一端通过粘接剂与破膜针粘接固连，另一端通过粘接剂与筒体的内壁粘接固连。

所述管体由塑料材料制成，管体的顶端通过粘剂与涡轮壳体粘接固连，底端通过粘接剂与集液瓶粘接固连。

所述集液瓶由透明塑料材料制成。

本发明的有益效果是：该羊水破膜针，结构合理，方便实用，省时省力，破膜准确，安全高效，破口大小可控，适于广泛推广应用。

(四)附图说明

下面结合附图对本发明作进一步的说明。

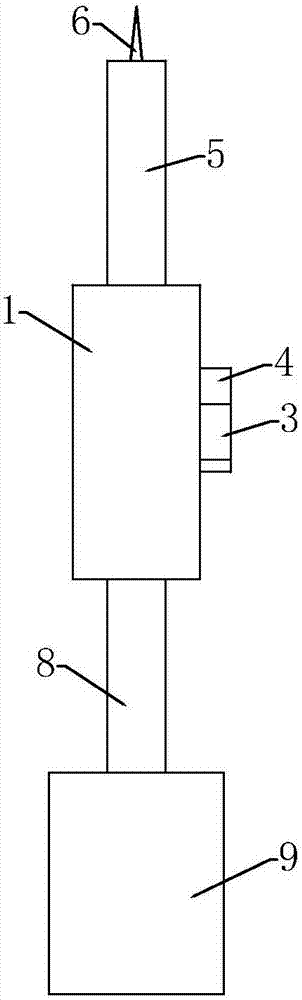

图1为本发明的结构示意图；

图2为图1的侧视图；

图3为图1中a-a向的剖面放大结构示意图。

图中，1涡轮壳体，2涡轮，3立柱，4摇杆，5筒体，6破膜针，7连杆，8管体，9集液瓶。

(五)具体实施方式

为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本发明进行详细阐述。

如图1-图3中所示，该实施例包括一圆柱形的中空设置的涡轮壳体1，在涡轮壳体1内部空腔中设有一涡轮2，在涡轮2的圆心处设有一与涡轮2垂直设置的立柱3，立柱3的顶端穿过涡轮壳体1设置，在立柱3的顶端设有一水平设置的摇杆4；在涡轮壳体1的顶端设有一中空设置的两端开口的筒体5，筒体5与涡轮壳体1的内部空腔相连通，在筒体5的顶端中央设有一破膜针6，破膜针6的四周通过若干根连杆7与筒体5的内壁固连；在涡轮壳体1的底端设有一中空设置的两端开口的管体8，管体8与涡轮壳体1的内部空腔相连通，在管体8的底端设有一中空设置的集液瓶9，管体8与集液瓶9的内部空腔相连通。

所述涡轮壳体1由透明塑料材料制成。

所述涡轮2由塑料材料制成。

所述立柱3由塑料材料制成，立柱3的底端通过粘接剂粘接在涡轮2的圆心处。

所述摇杆4由塑料材料制成，摇杆4的一端通过粘接剂与立柱3的顶端粘接固连。

所述筒体5由塑料材料制成，筒体5的底端通过粘接剂粘接在涡轮壳体1上。

所述破膜针6由塑料材料制成。

所述连杆7由塑料材料制成，连杆7的一端通过粘接剂与破膜针6粘接固连，另一端通过粘接剂与筒体5的内壁粘接固连。

所述管体8由塑料材料制成，管体8的顶端通过粘剂与涡轮壳体1粘接固连，底端通过粘接剂与集液瓶9粘接固连。

所述集液瓶9由透明塑料材料制成。

使用时，对本发明进行消毒，孕妇取膀胱结石位，用扩阴棒进行阴道扩张，然后将本发明插入孕妇阴道内，医生用手握住涡轮壳体1，拇指放在摇杆4上，用破膜针6刺破胎膜后，用拇指转动摇杆4，摇杆4带动立柱3旋转，立柱3带动涡轮2旋转，羊水从连杆7之间的缝隙流入筒体5内，再沿着筒体5流入到涡轮壳体1内，最后从涡轮壳体1经管体8流入到集液瓶9中，医生将本发明拔出后可以观察集液瓶9内羊水的清浊程度。

该羊水破膜针6，结构合理，方便实用，省时省力，破膜准确，安全高效，破口大小可控，适于广泛推广应用。

本发明未详述之处，均为本技术领域技术人员的公知技术。最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的宗旨和范围，其均应涵盖在本发明的权利要求范围当中。

技术特征：

技术总结
本发明涉及一种羊水破膜针。该羊水破膜针，包括一圆柱形的中空设置的涡轮壳体，在涡轮壳体内部空腔中设有一涡轮，在涡轮的圆心处设有一与涡轮垂直设置的立柱，立柱的顶端穿过涡轮壳体设置，在立柱的顶端设有一水平设置的摇杆；在涡轮壳体的顶端设有一中空设置的两端开口的筒体，筒体与涡轮壳体的内部空腔相连通，在筒体的顶端中央设有一破膜针；在涡轮壳体的底端设有一中空设置的两端开口的管体，管体与涡轮壳体的内部空腔相连通，在管体的底端设有一中空设置的集液瓶，管体与集液瓶的内部空腔相连通。该羊水破膜针，结构合理，方便实用，省时省力，破膜准确，安全高效，破口大小可控。
